用PPT绘制一个“拼多多”版的碳纳米管

Hello，大家好，我是段十三！本期教程给大家分享用PPT绘制碳纳米管示意图的画法。

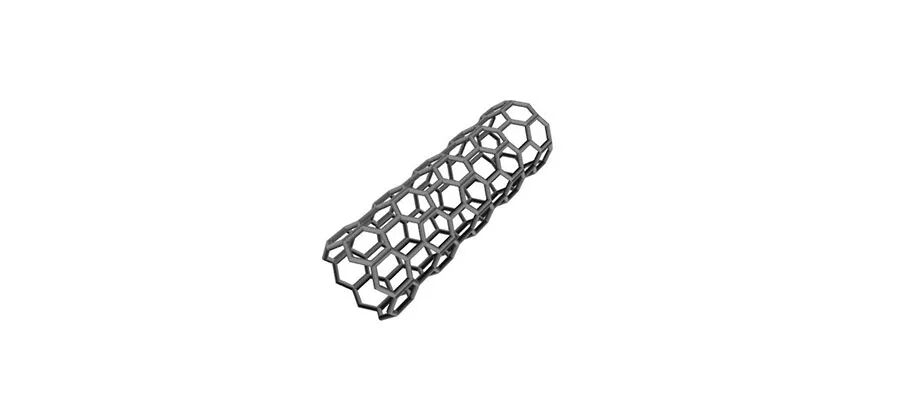

本期教程效果图如下：

   步骤1

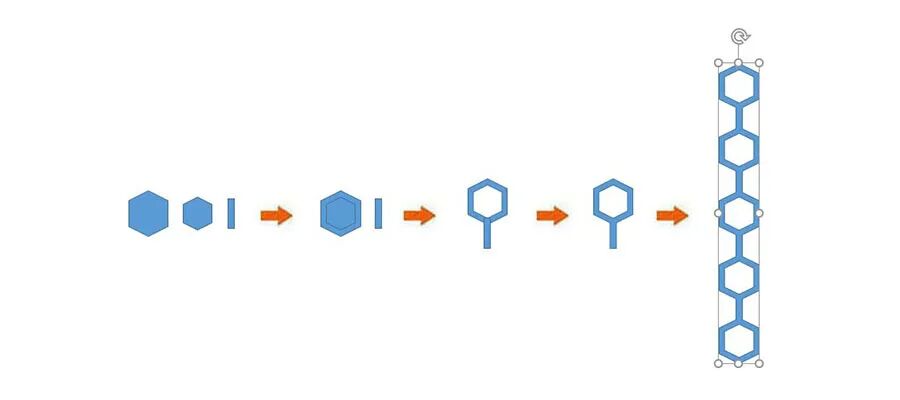

插入2个六边形，分别设置大小：六边形1：高度1.3厘米，宽度1.5厘米，旋转90°。六边形2：高度0.95厘米，宽度1.1厘米，旋转90°。插入1个矩形，设置大小：高度1厘米，宽度0.2厘米。将六边形1和六边形2居中对齐，依次选取六边形1和六边形2，进行布尔运算剪除，制成图形1。之后，依次选取矩形和图形1进行布尔运算结合，制成图形2。最后复制多个图形2，移动至合适位置后，选取全部图形2和图形1进行布尔运算结合，制成图形3。

   步骤2

选取图形3。

设置形状格式：

填充-纯色填充-灰色；

线条-无线条；

三维格式：顶部棱台-圆形，底部棱台-圆形，材料-亚光效果，光源-三点，具体参数详见下图；

三维旋转：X旋转-0°，Y旋转-0°，Z旋转-0°，透视-85°。

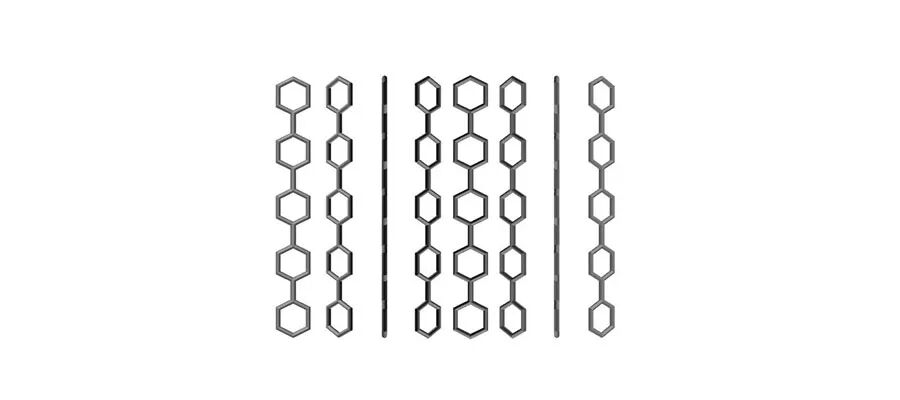

之后，复制7个图形3，设置X旋转依次为45°，90°，135°，180°，225°，270°，315°。

   步骤3

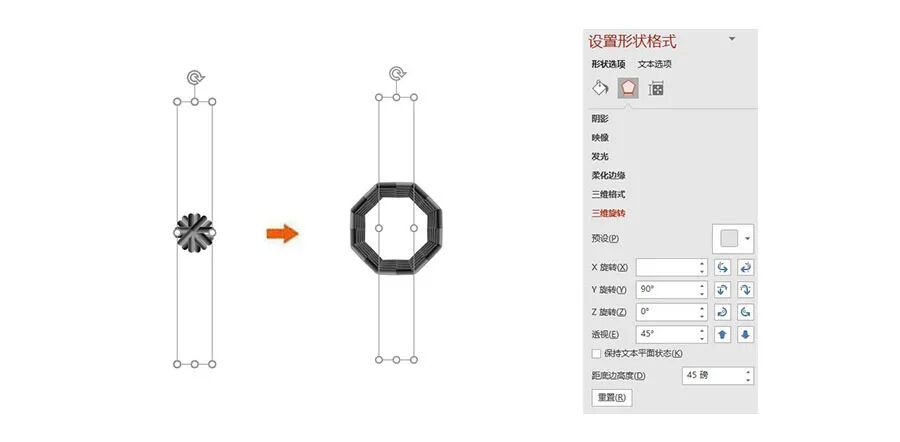

选取全部图形居中对齐。

设置形状格式：

三维旋转：Y旋转-90°，Z旋转-0°，透视-85°，距底边高度-45磅。

注意X旋转不用设置具体数值！

   步骤4

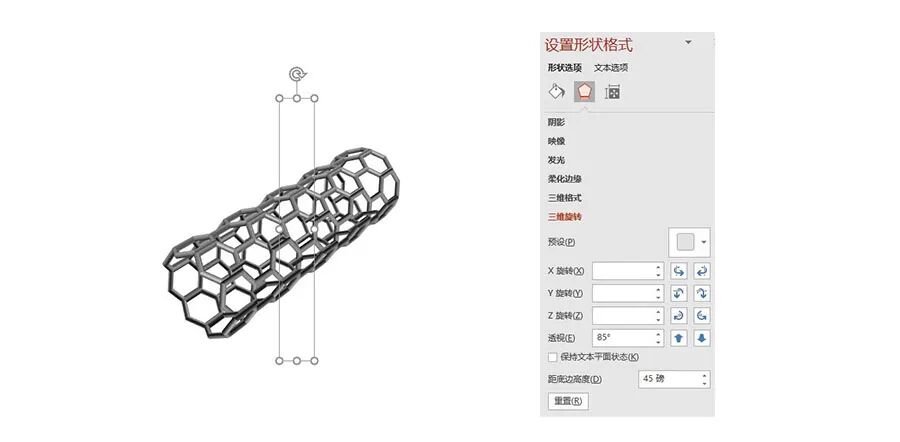

全选所有图形，点击X、Y、Z旋转按钮，对图形位置进行调整。

注意不能组合图形，不能设置具体旋转数值！

   步骤5

对上述图形的图层位置进行适当调整，即完成碳纳米管示意图的绘制。

今日分享到此结束，谢谢大家的观看！
