用PPT做SCI论文图②——图片预处理

       完成PPT导出图片分辨率设置之后，ppt就可以用来制作SCI论文图片了。科研图片往往从不同仪器获取，角度、大小、色彩等不一致，需要进行预处理。科研图片的预处理包括角度校准、剪裁、简单调色、调整大小等操作，这些操作都可以在ppt里面完成，而且处理完成之后可以马上用于排版、标注、组图，直到完成一幅标准科研结果图。下面以ppt2013为例，说明图片的预处理。ppt2010大同小异，ppt2007很多功能没有，ppt2003……算了，你别看了。
        文中所有科研图片均来自百度图片。
----------------------------分割线-----------------------------------
    一点小预设

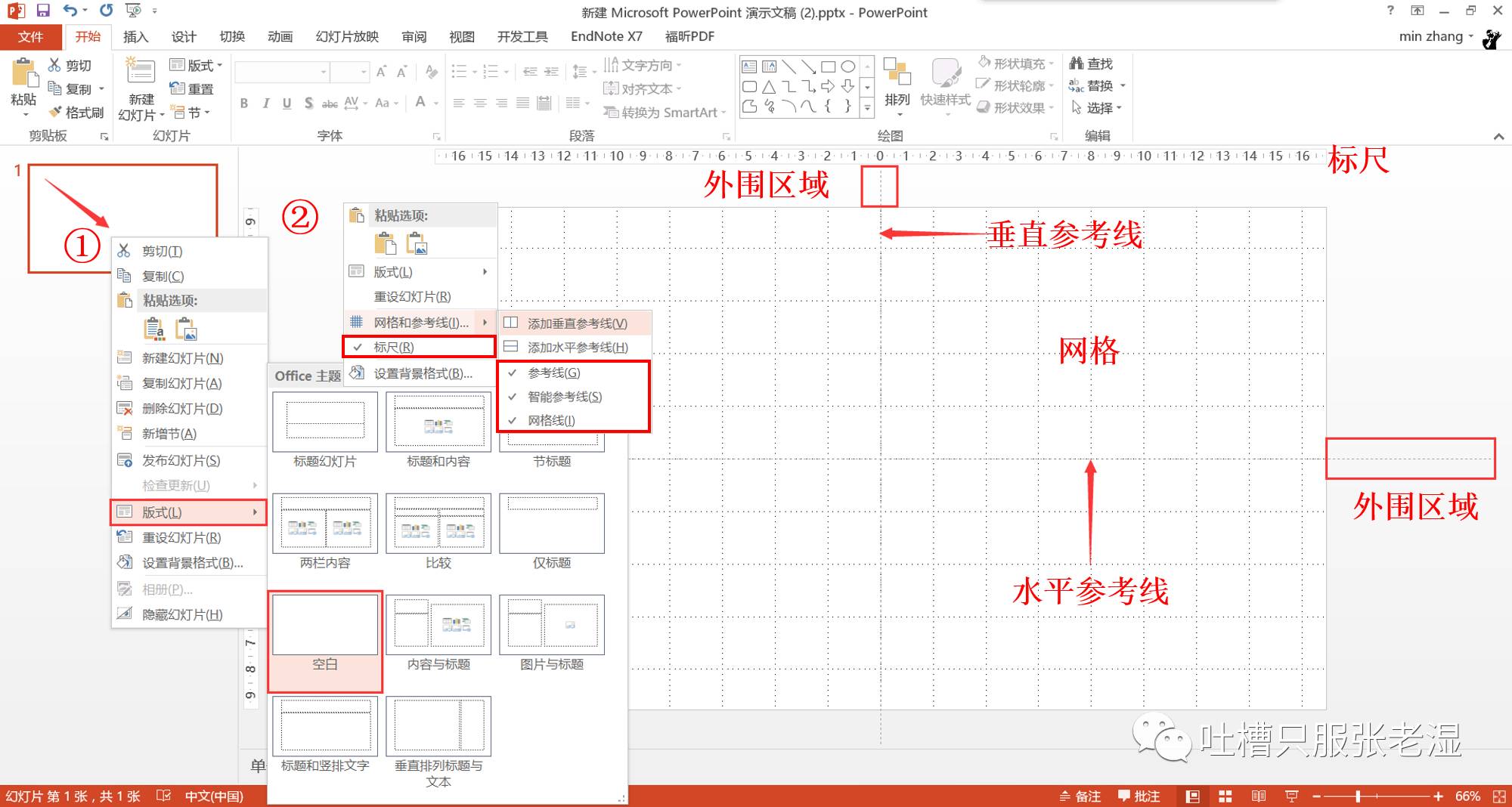

    采用PPT作图先要做一些预设，方便后面使用。新建一个ppt，点击生成第一张ppt：
    ①、右击导航栏中的第一张ppt，选择版式-空白，去掉占位符（就是提醒你输入文字的那些虚线框），生成的空白ppt就如同PS里的画布；
    ②、在ppt的外围区域右击-勾选标尺，上面和左边就出来标尺，标尺在排版的时候用很有用；右击-网格和参考线-智能参考线，智能参考线一定要选上，参考线和网格看情况来选，一般参考线用得多，网格线用的少一些。


---------------------------------分割线-------------------------------

         1、角度校准
        主要用在电泳图上面。有两种方式：
        ①点击图片，再选中图片的句柄进行旋转，方法简单，但是旋转角度不容易精确控制；
        ②右击图片-设置对象格式-（右边出现设置栏）设置图片格式-大小-旋转，精确调整角度；

        角度校准的时候一般需要调出参考线（看上面预设方法），参考线绝对垂直和水平，可以作为旋转角度的依据。将鼠标移到参考线上，变成“←||→”形状之后，选中参考线可以进行拖动 ，如果拖动的同时按住ctrl键，则是新建一条垂直或水平参考线。也可以根据预设②来添加：外围区域右击-网格和参考线-添加垂直或水平参考线。


         2、剪裁
        也是两种方式，一是利用绘图工具-合并形状进行剪裁，二是最常用的普通剪裁。

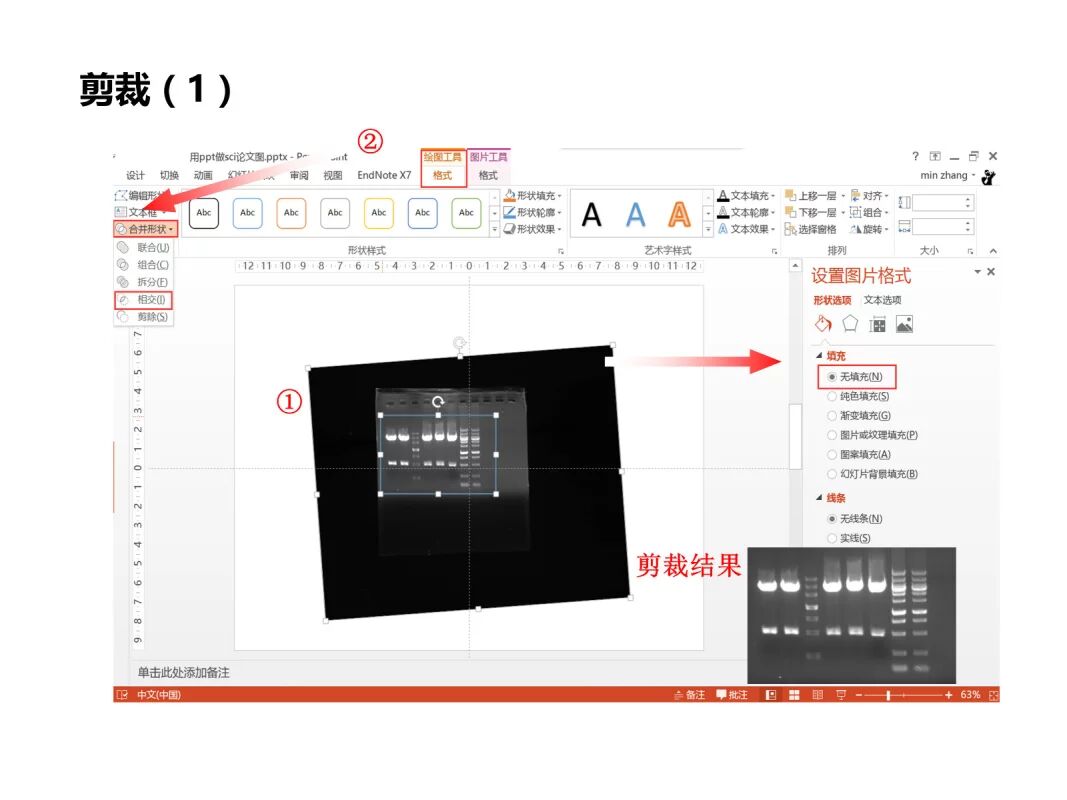

        合并形状剪裁用在旋转角度之后：
        ①校准角度之后，插入矩形，右键-设置对象格式-设置图片格式-形状选项-无填充；矩形大小以圈住需要剪裁的部分为宜，一般可稍大，以便进一步剪裁加工；

        ②先选中电泳图，按住Ctrl键再选中插入的方框，这时菜单栏右上角出来绘图工具和图片工具，选中绘图工具，从左侧找到合并形状-相交，可以剪下上步矩形所选范围。

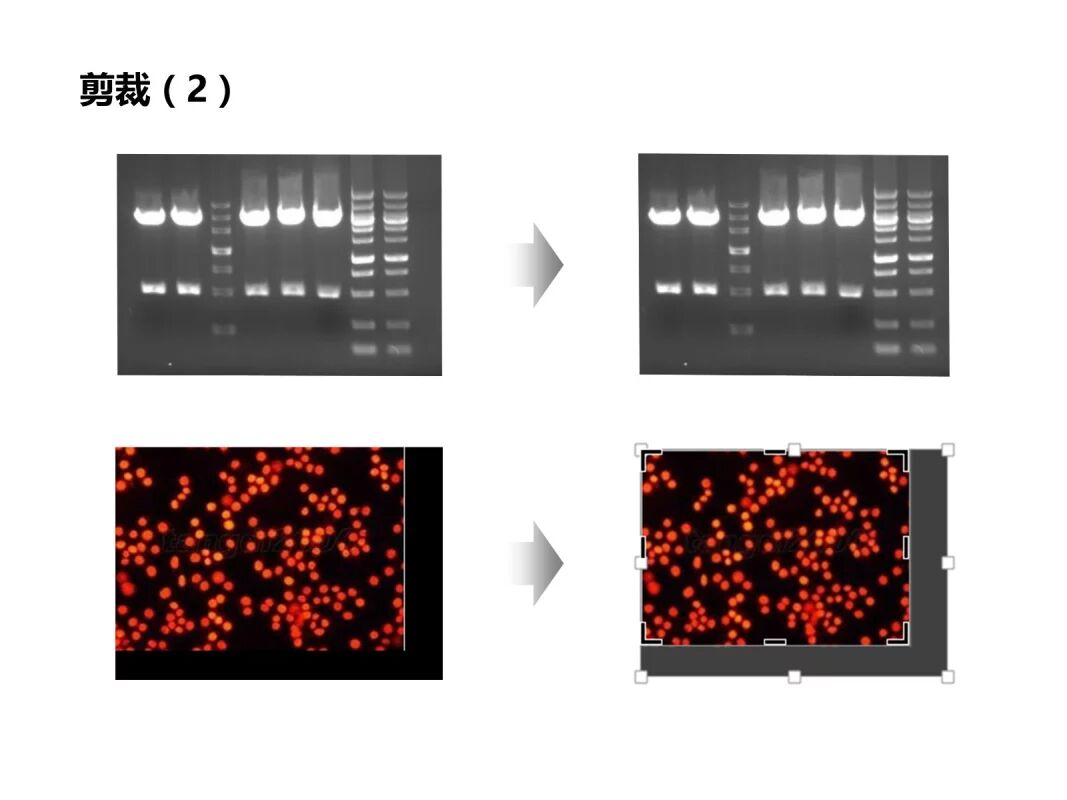

        普通剪裁
        点选图片之后，在新出来的图片工具-格式-剪裁里面，基本每个人都用过。

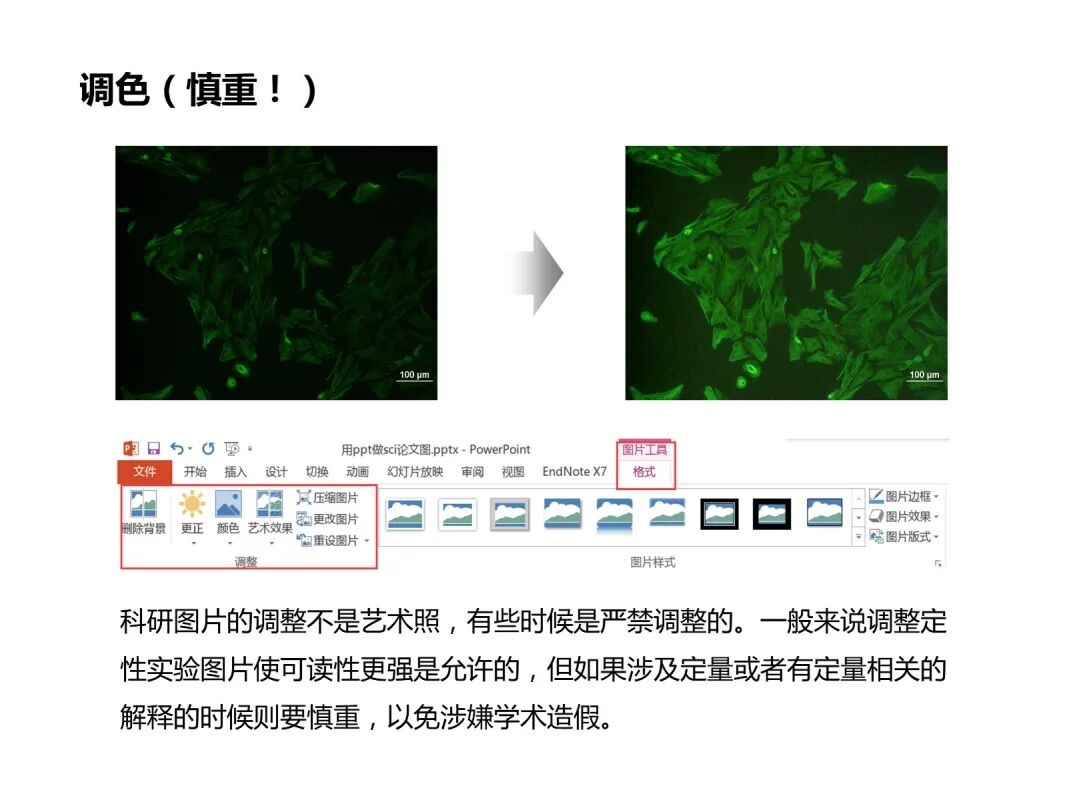

         3、调色

        在图片工具-格式-调整里面。调整大家用的不多，但是图片样式肯定基本都用过，ppt2007刚出来的时候，做ppt的都喜欢给图片加个框框、倒影什么的。


         4、调整大小
        这个都用过，不多说。点中图片之后拉四边或四角就行，需要精确控制大小的时候就点选图片-图片工具-格式，最右上角有横宽尺寸控制。两个特殊的拉法 ：
        ①、保持长宽比不变的放大：按住shift键，拉四个角之一 （按住shift键也用于插入正方形正圆形等）；
        ②、长宽比不变、中心也不变：同时按住ctrl+shift键，拉四个角或四边，不妨试试。
