PPT玩转南丁格尔图，数据图表的生命致敬者！《PPT图表说》01期

回到主题，在过去的一年口袋君为大家分享很多PPT设计干货，也如愿保持了每周至少一篇的干货输出，希望今年能够继续为大家分享更多的干货。

作为第一期的图表介绍，首先为大家带来的是：南丁格尔图，号称为敬畏生命而生的图表。

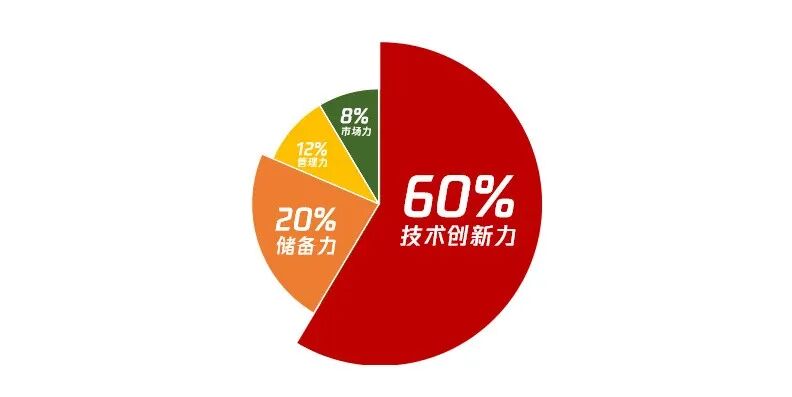

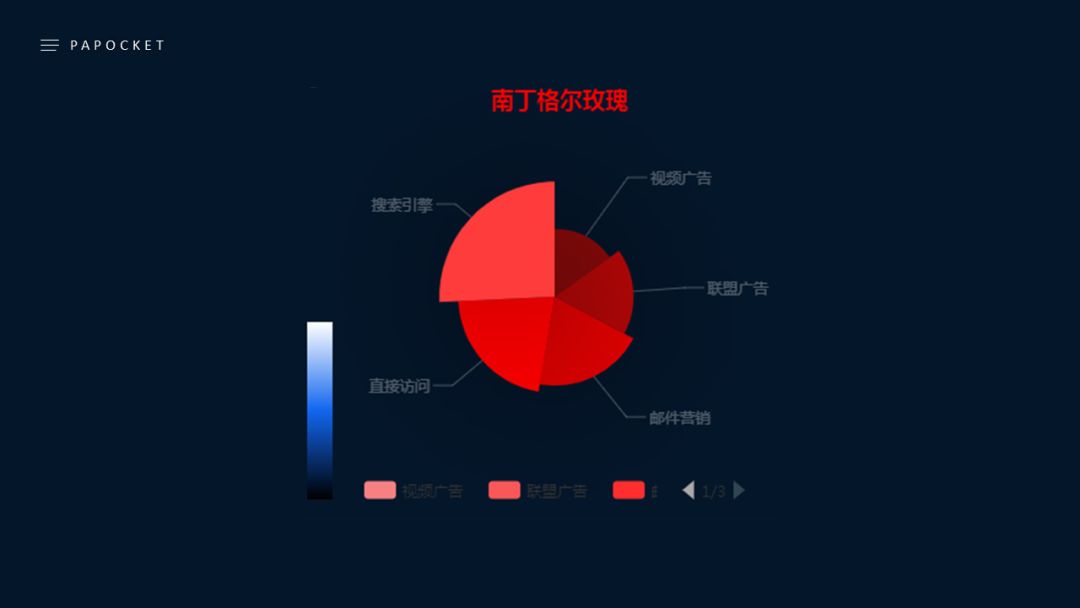

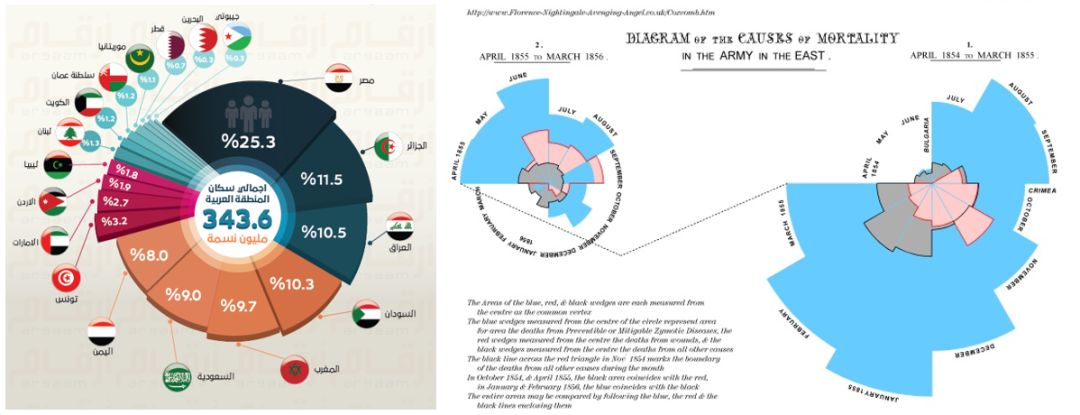

南丁格尔玫瑰图，又名为极区图，将柱图转化为更美观饼图形式，是极坐标化的柱图。不同于饼图用角度表现数值或占比，南丁格尔玫瑰图使用扇形的半径表示数据的大小，各扇形的角度则保持一致。

稍微提及一下，关于这个图表，还有一段很有故事的故事：

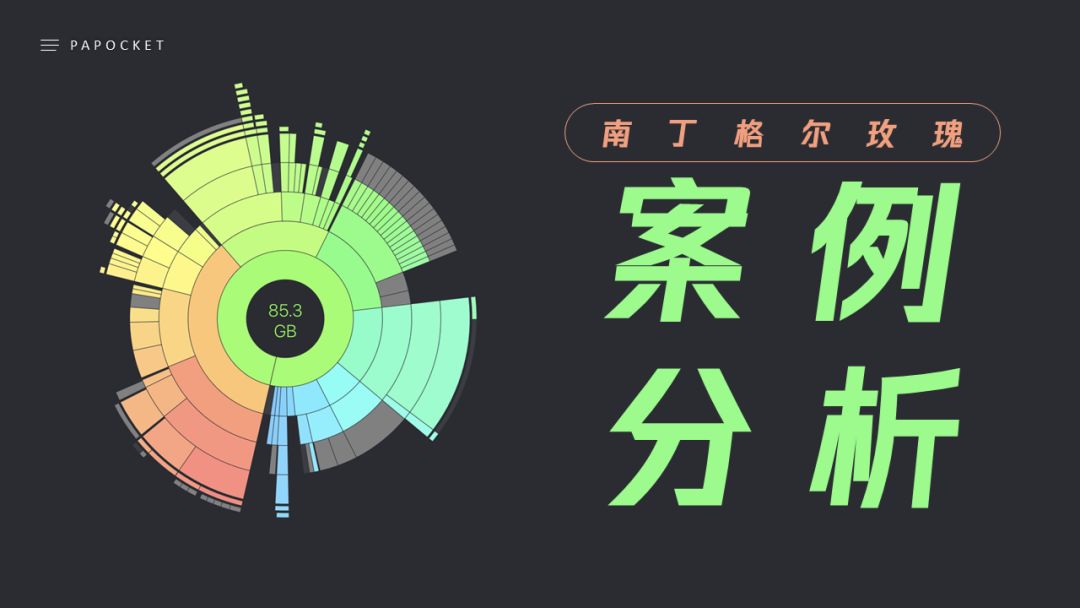

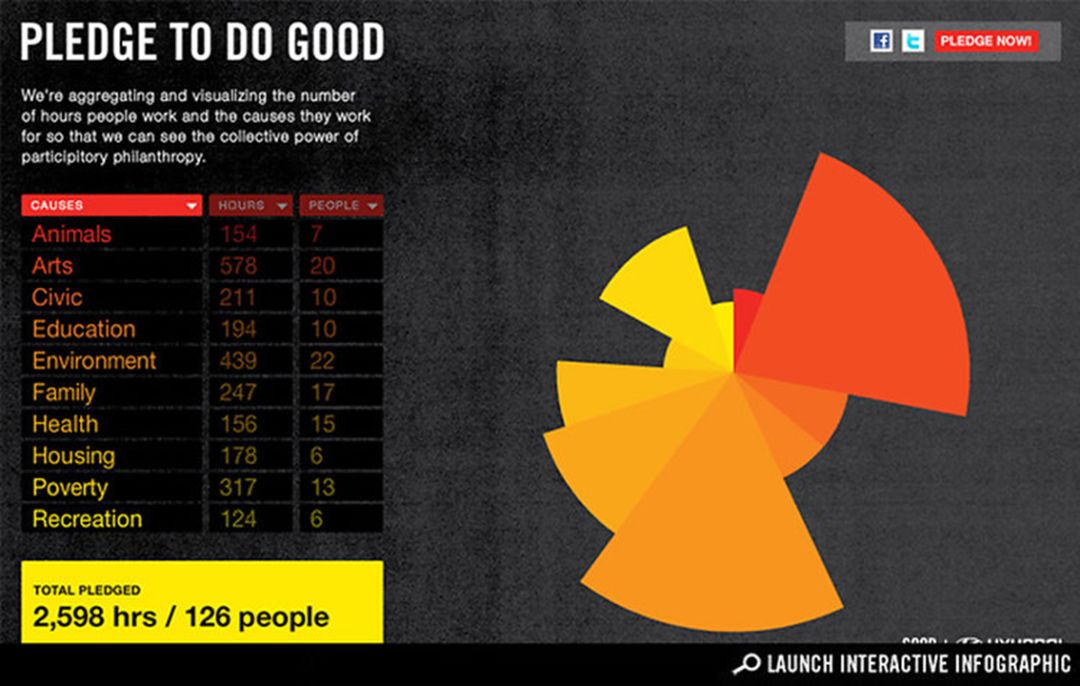

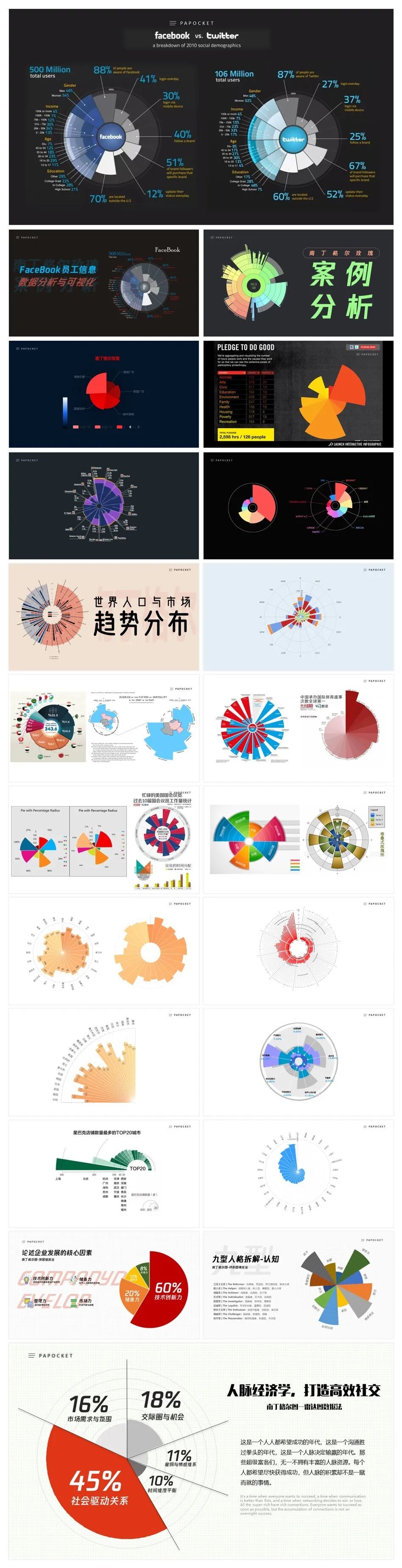

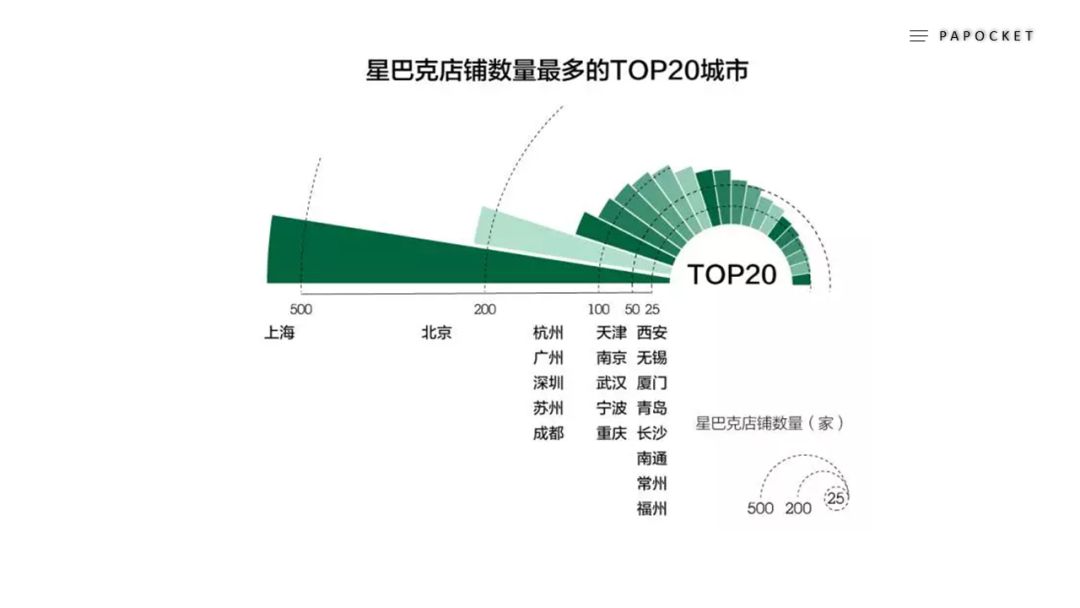

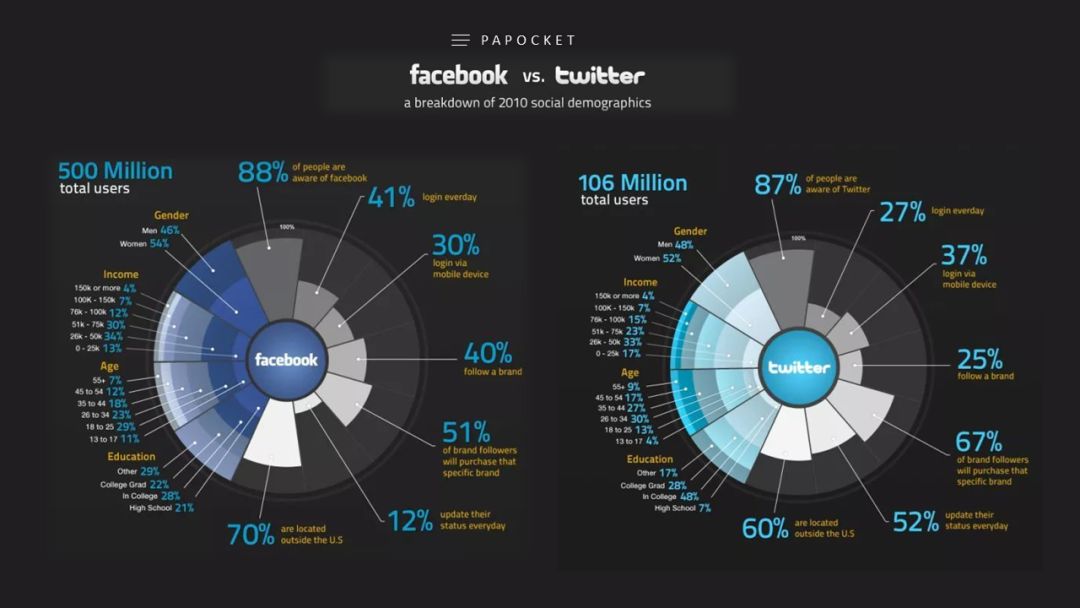

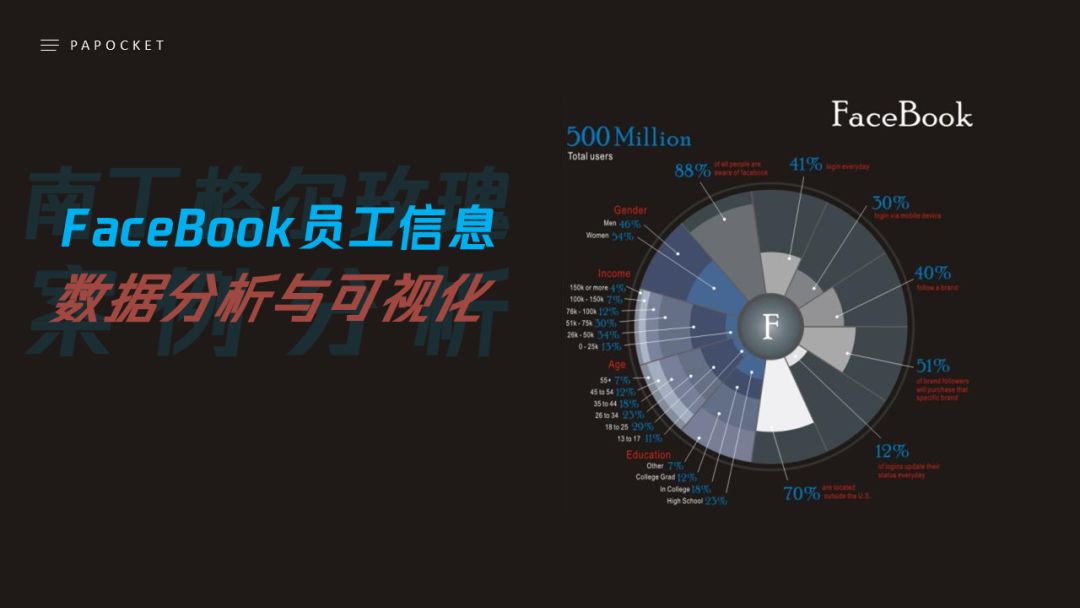

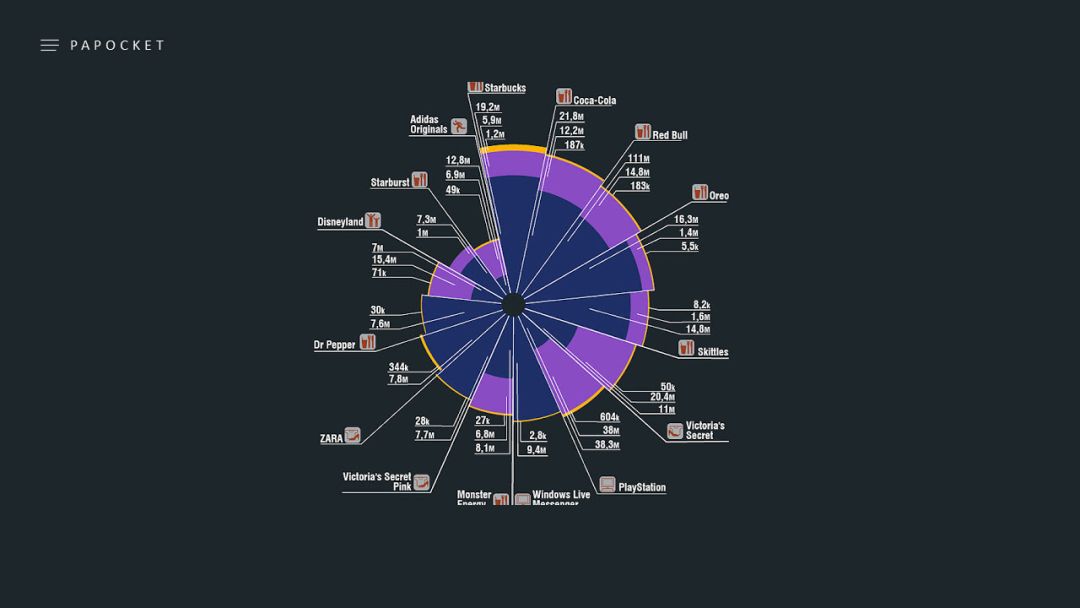

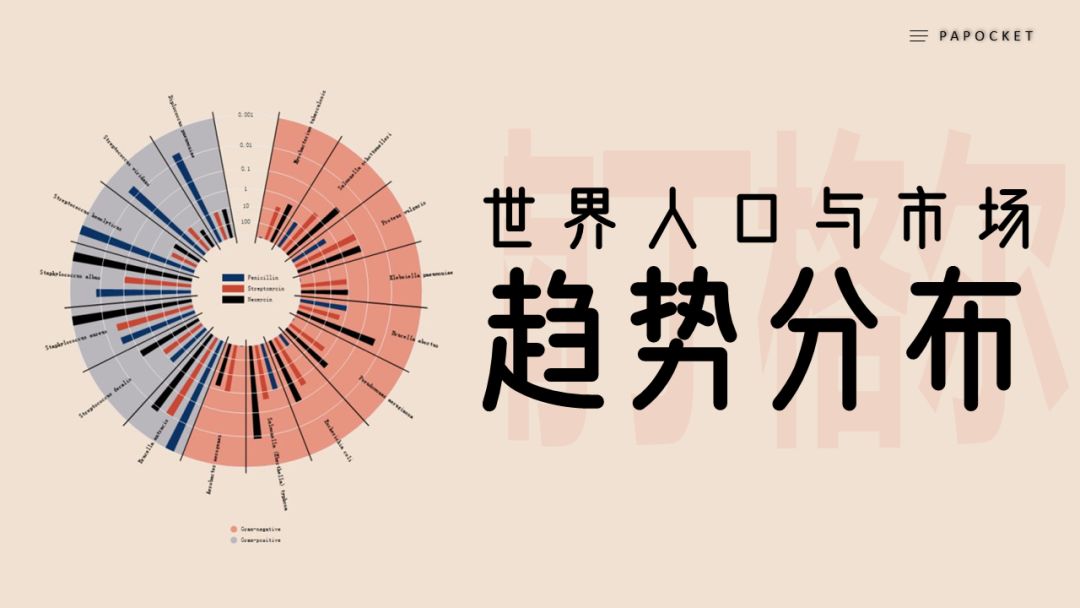

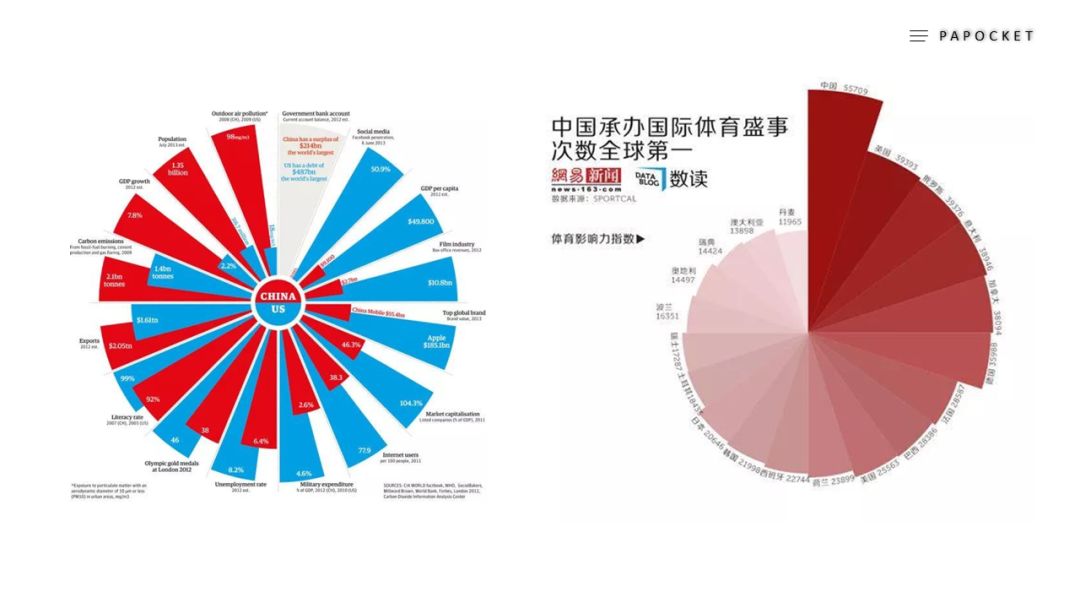

这类图表的数据呈现效果非常好，号称是一种老少皆宜、且高级的表达图表，在我们日常生活中的一些数据报告中也是比较常见的。

或许看到前面介绍的，你会去PPT图表中直接就去使用，不好意思，这个图表原则上不属于Office标准图表，所以我们需要借助一些“小技巧”来实现这类图表的制作。

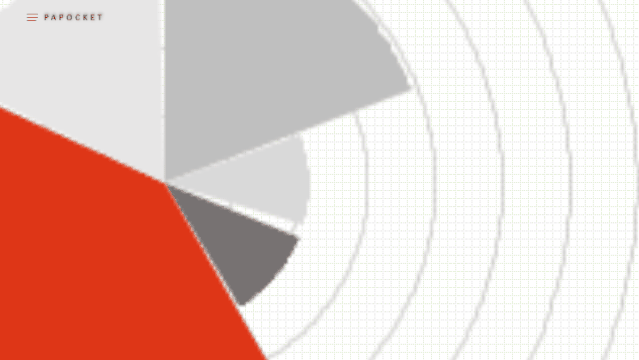

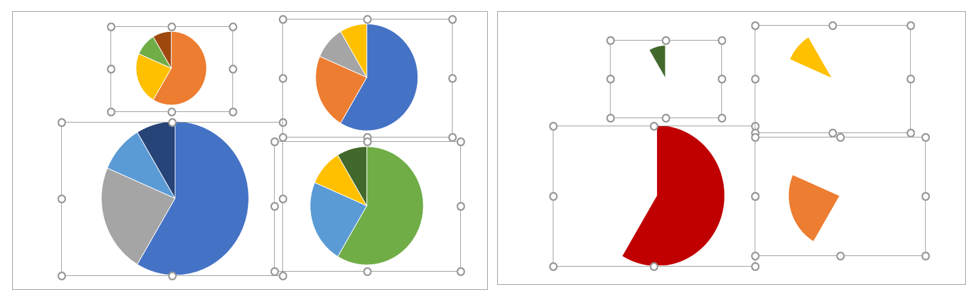

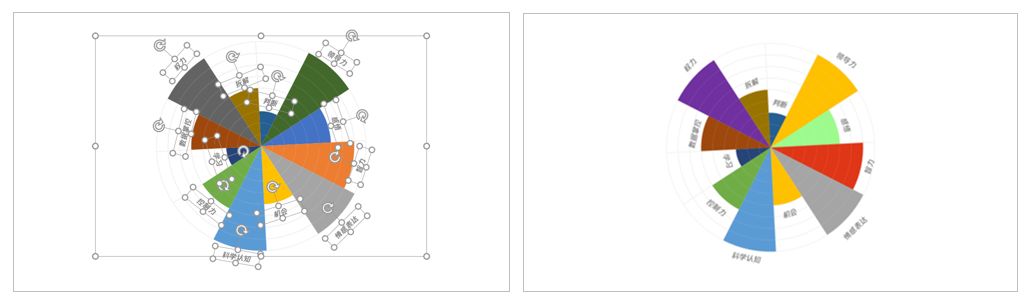

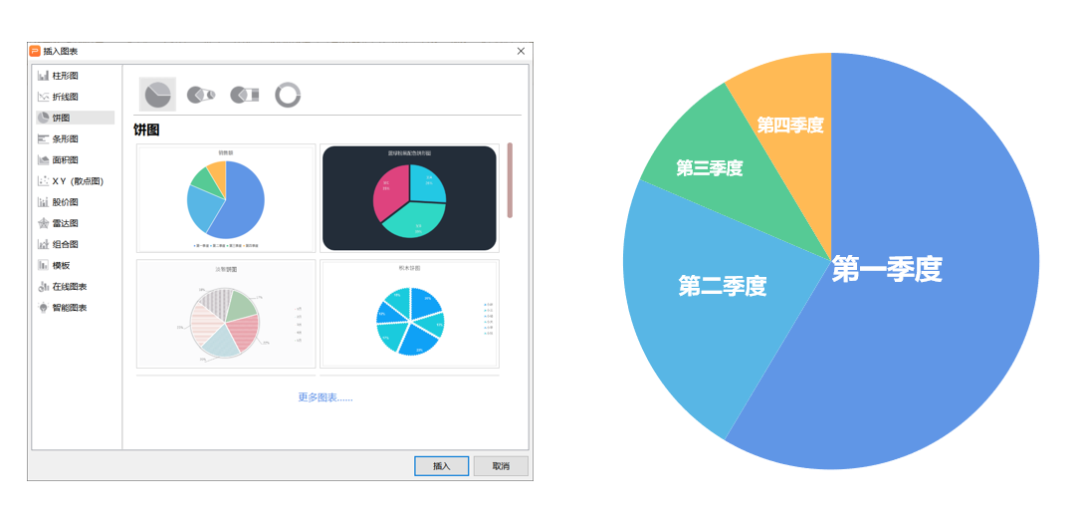

（1）插入基础饼图，设置基础数据。

（2）基于上一步中饼图，复制多个饼图。

（3）依次设置数据区域的填充为“无填充”，即可。

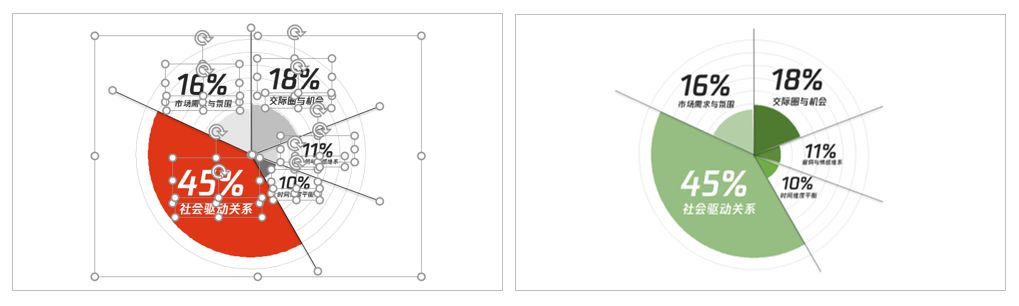

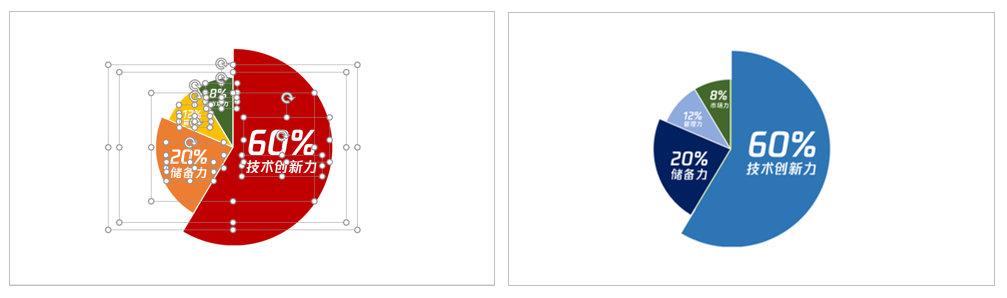

（4）缩放之后，中心对齐，加入其它文本即可。

相信这应该是是最简单的南丁格尔图的制作方式了。

核心步骤如下：

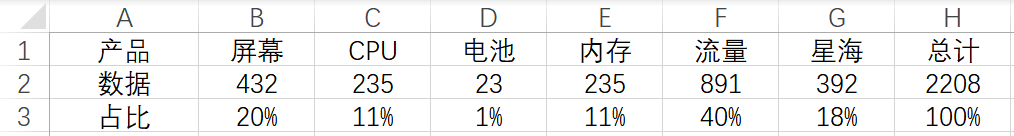

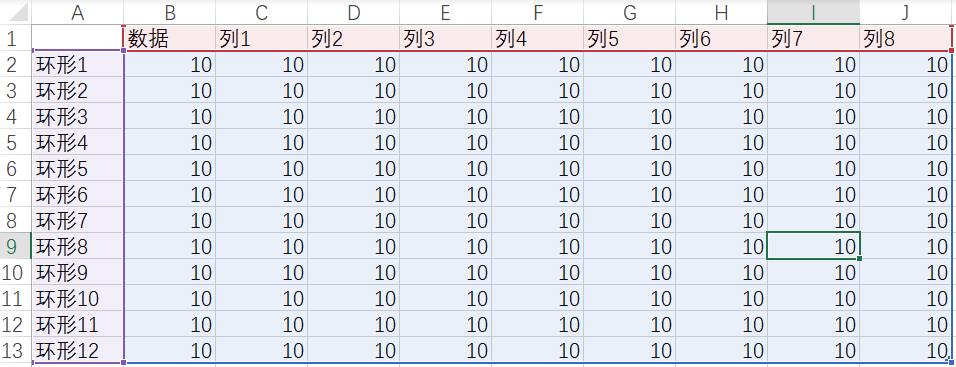

（1）创建基础数据

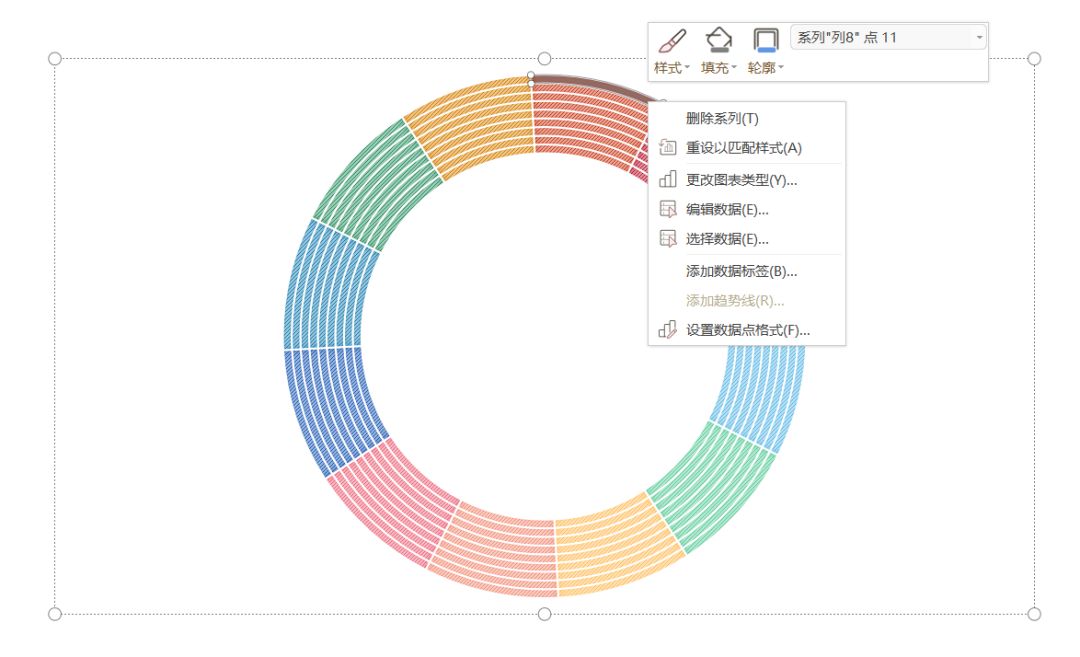

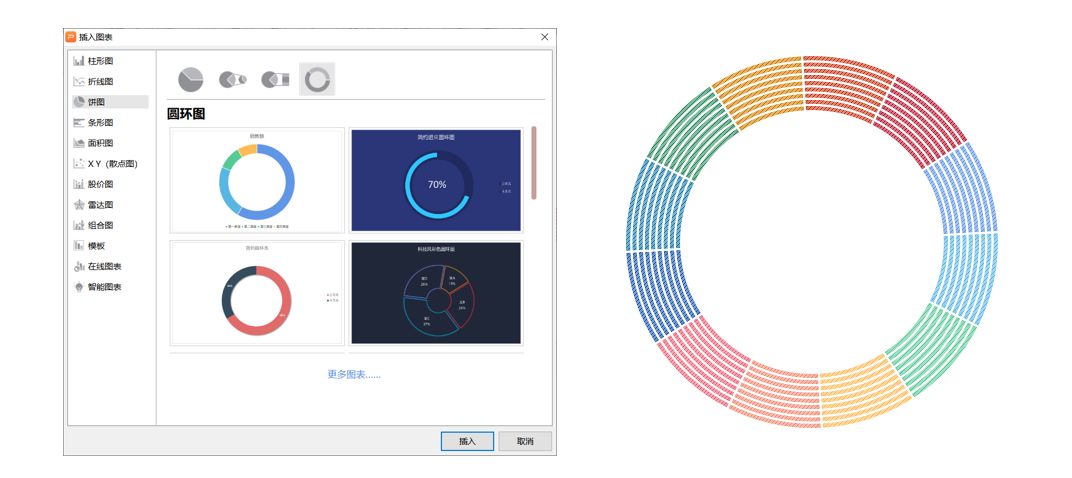

（2）建立基础环形图

（3）参照预期百分占比，手动调整填充色。

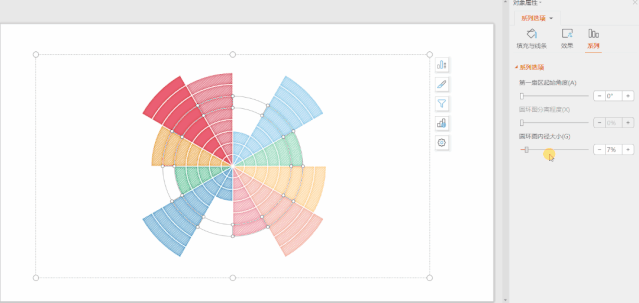

（4）设置边框色为“无边框”和填充颜色、起始半径等。

此方式的操作也比较简单，不过就是过程会繁杂些，需要手动一个个设置无填充，在数据很多的情况下....你懂得（点击三小时，制成一张表）。

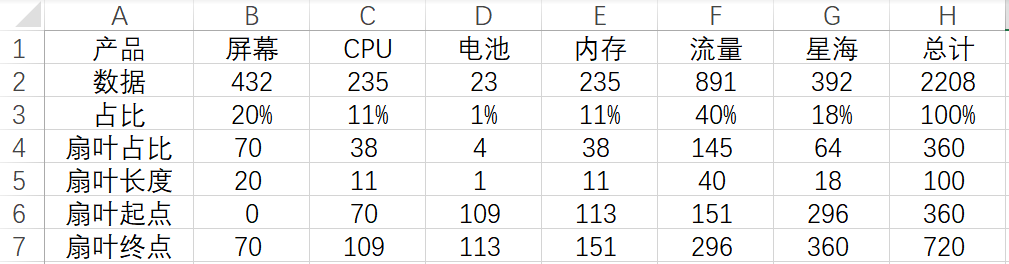

（2）创建对应的环形（中间）数据。

• 扇叶占比，即扇形区域，扇形区=当前值/总和x360，B4=ROUND(B3*360,2)

• 扇叶长度，长度即区域占比，B5=ROUND(B3*100,2)
• 扇叶起点，即起始角度，默认第1个为0，第2个值为，C6=B4，D6=C4.....
• 扇叶终点，即终点角度，B7=C6，C7=D6....

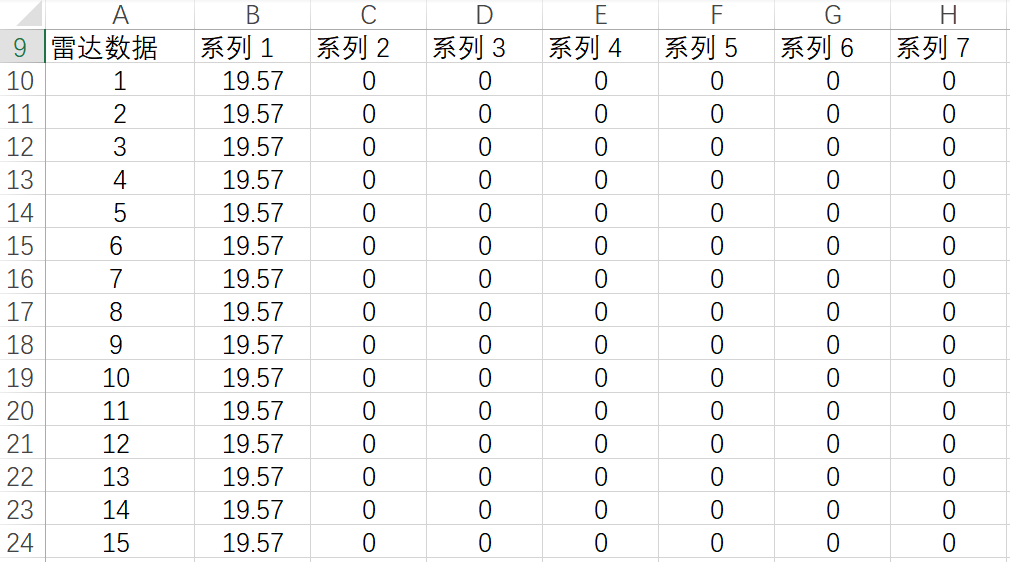

（3）构建雷达图数据。

依次建立360行、7列（列数参照基础数据列数）数据，基础数据规则是：B10=IF(AND(A10>B6,A10<B7),B5,0)，依次即可完成360x7列数据。

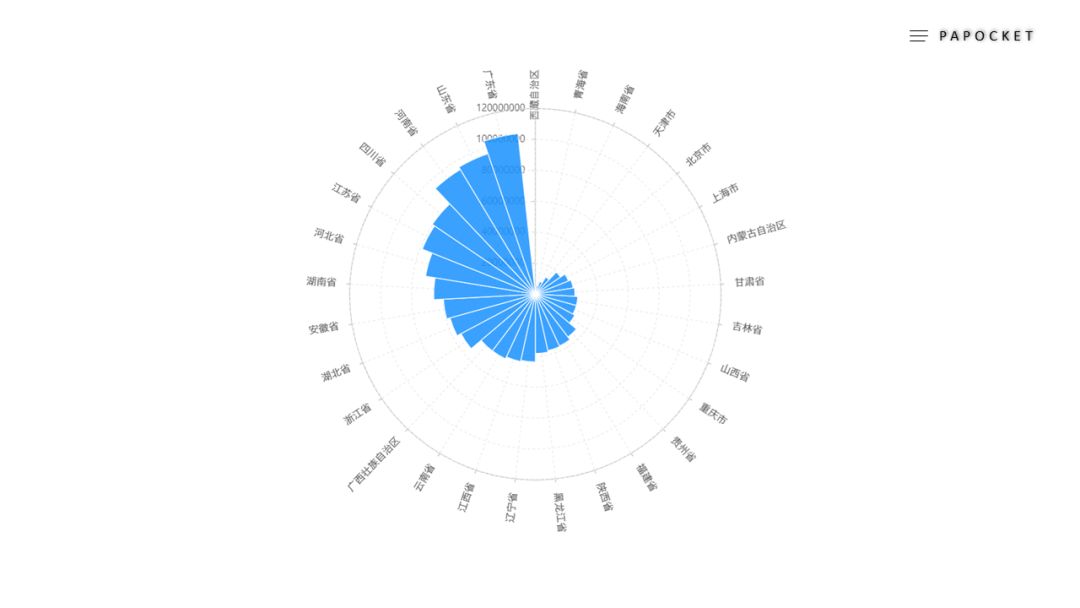

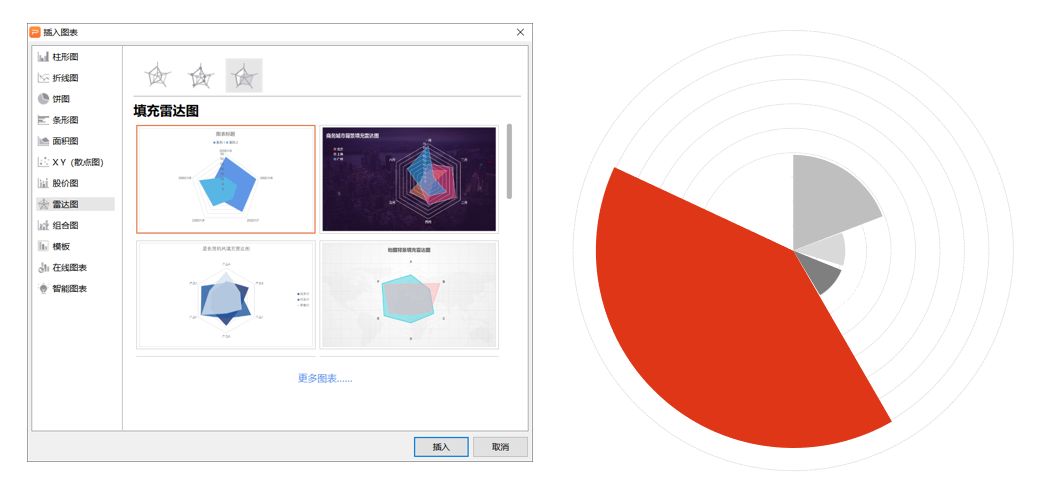

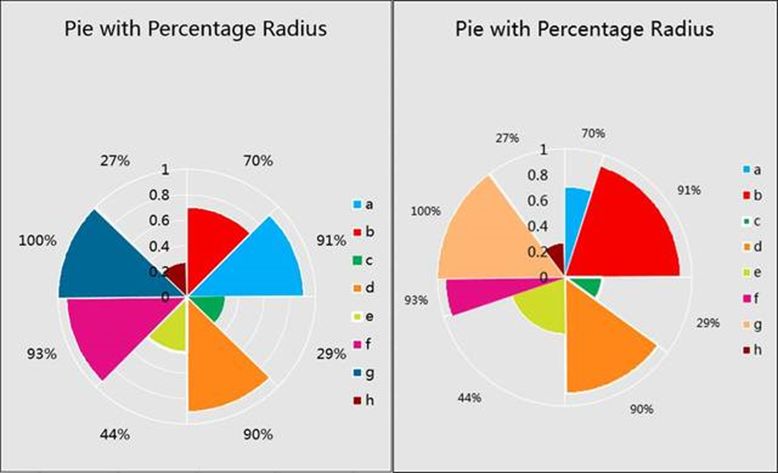

（4）创建雷达图，即最终的南丁格尔图。

南丁格尔作为非Office标准图表，是一个是很实用、且很高级的专业图表，在我们日常的PPT设计中用的也比较多。利用这南丁格尔的半径切分，既能够有较强的设计感，还能以最直观的方式去呈现数据比较的意义。南丁格尔玫瑰图，不愧是为生命致敬而生的图表。
