【软件技巧】利用PPT排版SEM图片

为什么高质量的论文让人看得很舒服呢？其中一个重要的原因就是里面的图片进行了较好的处理和排版。其中，SEM图片在文献里出现的机率较大，除了挑选出符合文章需求、美观的图片，SEM图片的处理和排版也非常必要，包括突出图片的标尺、裁剪、组合等基本操作。学会这些技巧可以使同学们熟悉SEM图片的处理步骤，可以应用在论文写作、海报排版等方面。

微软办公软件PPT，需要另外下载并安装islide插件。

教程以四张SEM图片为例。

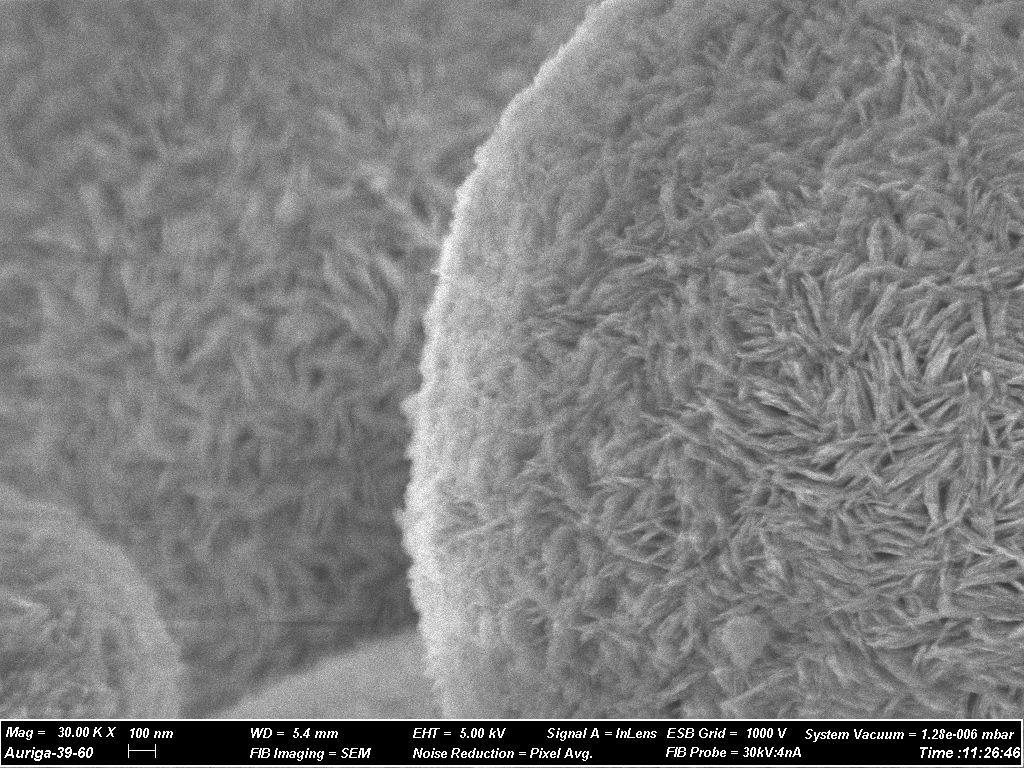

原图：

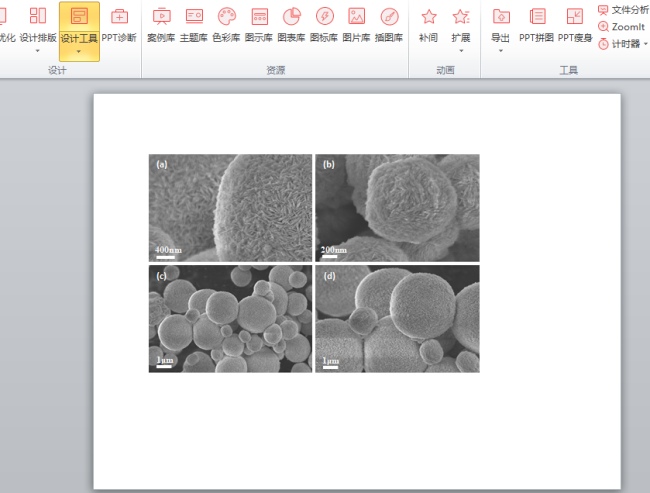

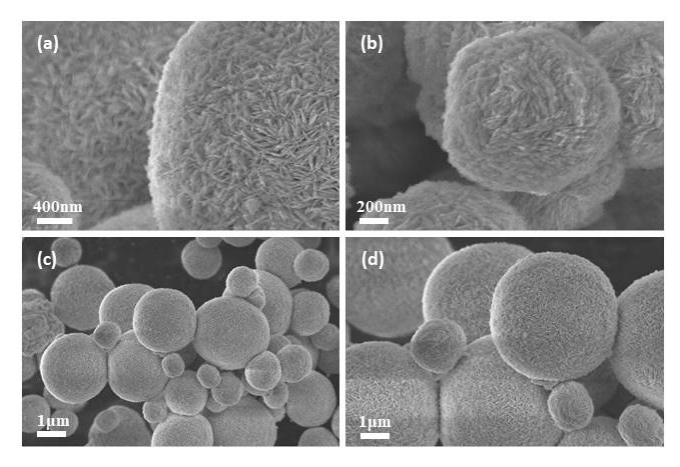

效果图：

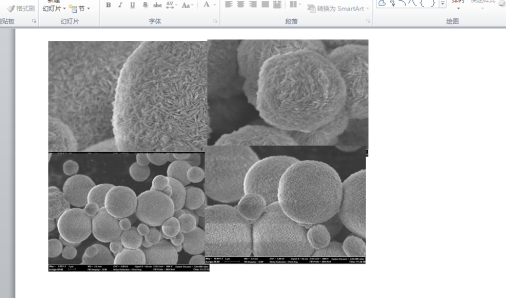

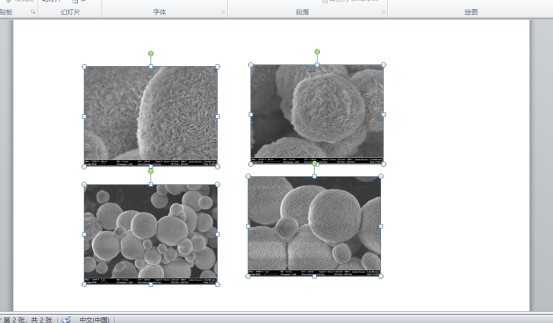

（一）将需要处理的四张图片复制粘贴在一页PPT里，分别拖放到合适的位置，选中所有图片，拖拉图片的一个角可以使图片整体放大或缩小到适应页面的大小。

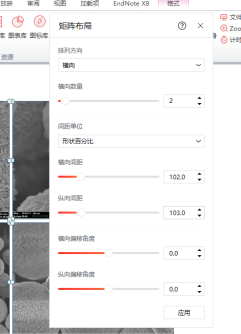

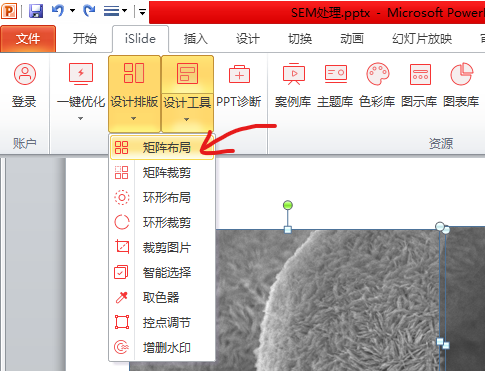

（二）初步排版。选中四张图，点击islide插件→设计排版→矩阵布局，调整横向数量为2，横向间距为102，纵向间距为103，点击应用。

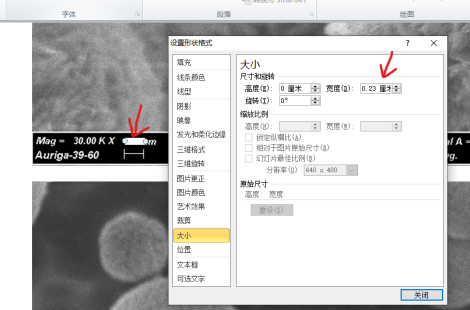

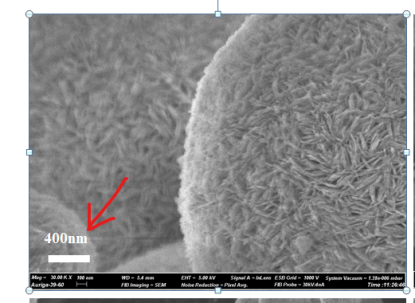

（三）加标尺。图片放大400倍左右，直至看清原图标尺，插入形状直线，并调整颜色为白色，调整粗细。点击右键设置形状的宽度数据，使其与原标尺一致，如果标尺长度不美观，可以等比例放大比例尺宽度，调整粗细。随后加入文本，写入对应的标尺，调整颜色为白色、加粗、字体设为Times New Roman。四张图的操作相同。

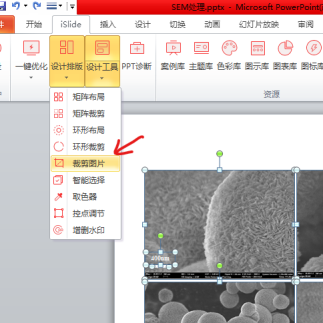

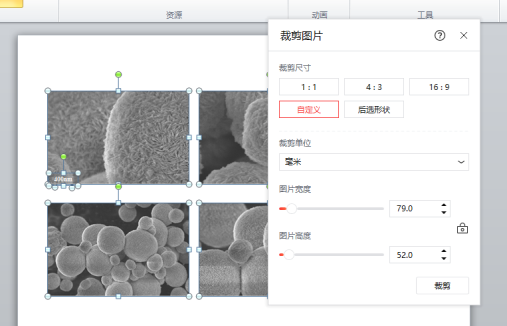

（四）去掉原图比例尺。选中四张图，点击点击islide插件→设计排版→裁剪图片，调整至看不到原图比例尺。

（五）再次排版。执行与（二）相同的步骤。然后给四个图加入文本框编上序号例如(a),(b),(c)等，调整标尺和序号的位置，使其美观对齐。

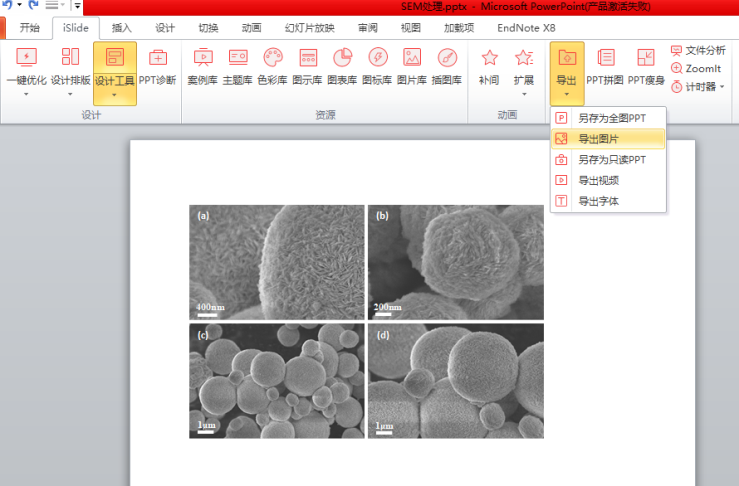

（六）最后，，，出片！！！点击islide插件→导出→导出图片，粘贴到Word文档中，裁剪掉多余的白边，至此，四张SEM图片排版完成。看到这里你学会了吗？如果感觉能帮到你，点个赞再走哦，要是有任何疑问或不清楚的地方，欢迎在公众号下留言。
