【PPT科绘教程·综述环形总结图绘制】

PPT如何绘制一张综述的环形总结TOC图？

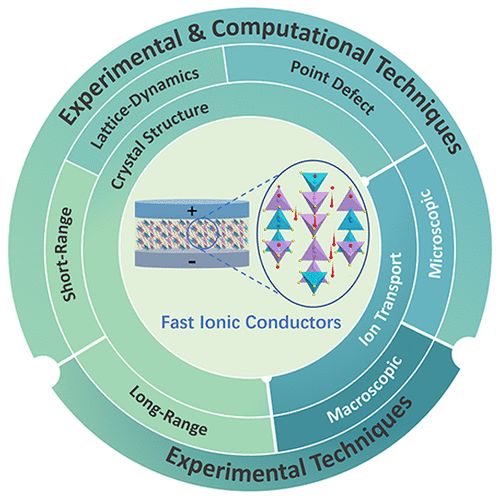

图源：2020 Chemical Reviews

DOI：10.1021/acs.chemrev.9b00747

这种是综述类最基本款的总结图，图形大致分为三块：紧密排列的环形、镶嵌在环形里的文字和三维配图。三维配图一般由另外的专业软件绘制完成，PPT可以解决的是环形和文字部分。

那么首先，怎么绘制环形排列的环形？

这点已经有很多大佬给出方法，利用PPT自带的图表功能即可实现：

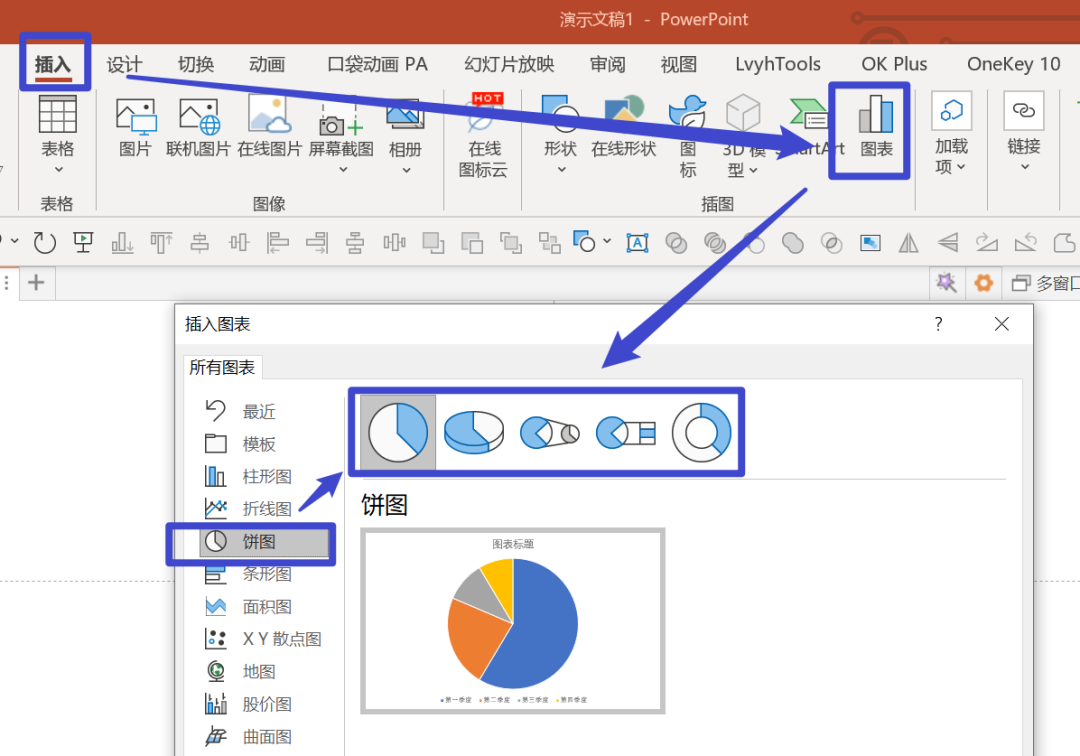

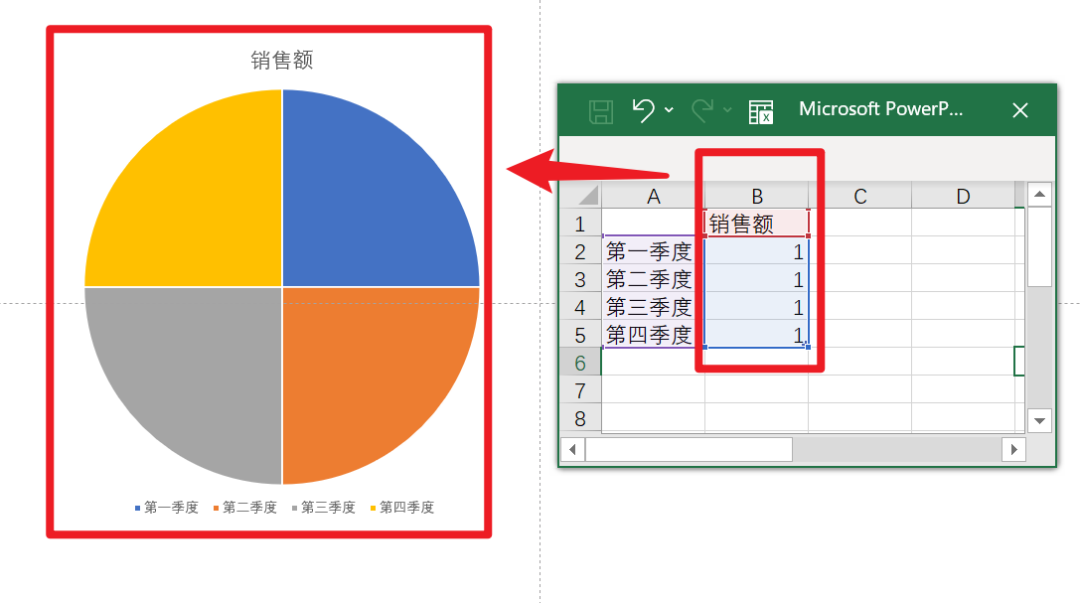

①PPT主菜单栏依次选择“插入-图表-饼图”，这里可以选择最基本的“饼图”或者最后一项的“环形图”，本篇以饼图示例。

点击确定后，在弹出的Excel表格里第二列可以更改饼图各组分的比例，例如这里选用最常见的1:1:1:1。

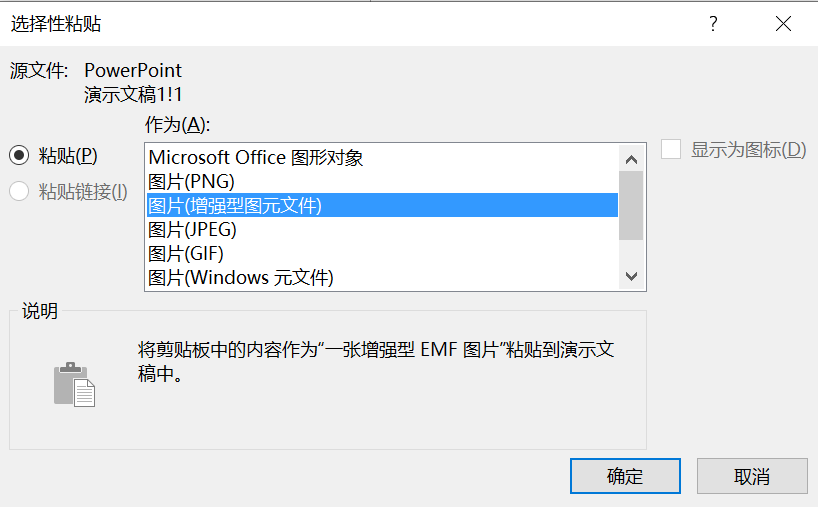

②复制这张图表，新建一页PPT，按住Ctrl + Alt + V选择性粘贴，在弹出的窗口中选择“图片（增强型图元文件）”，点击确定。

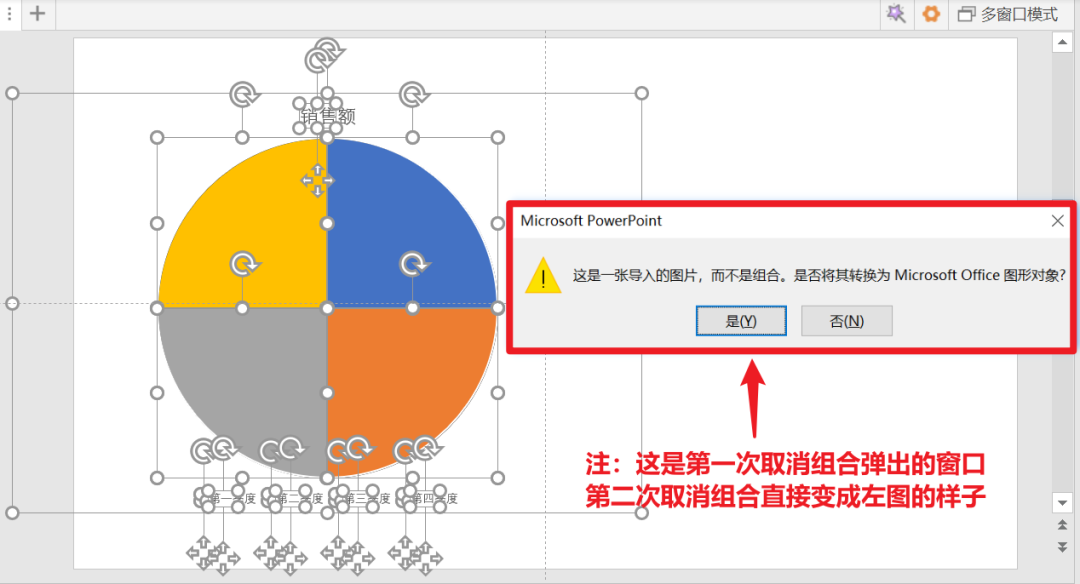

将粘贴出来的图片取消组合两次，再删掉多余的图形（包括标题、底部标签和饼状图的轮廓），只留下默认给的填充形状即可，设置好轮廓填充。全选组合后对齐到视图中央。

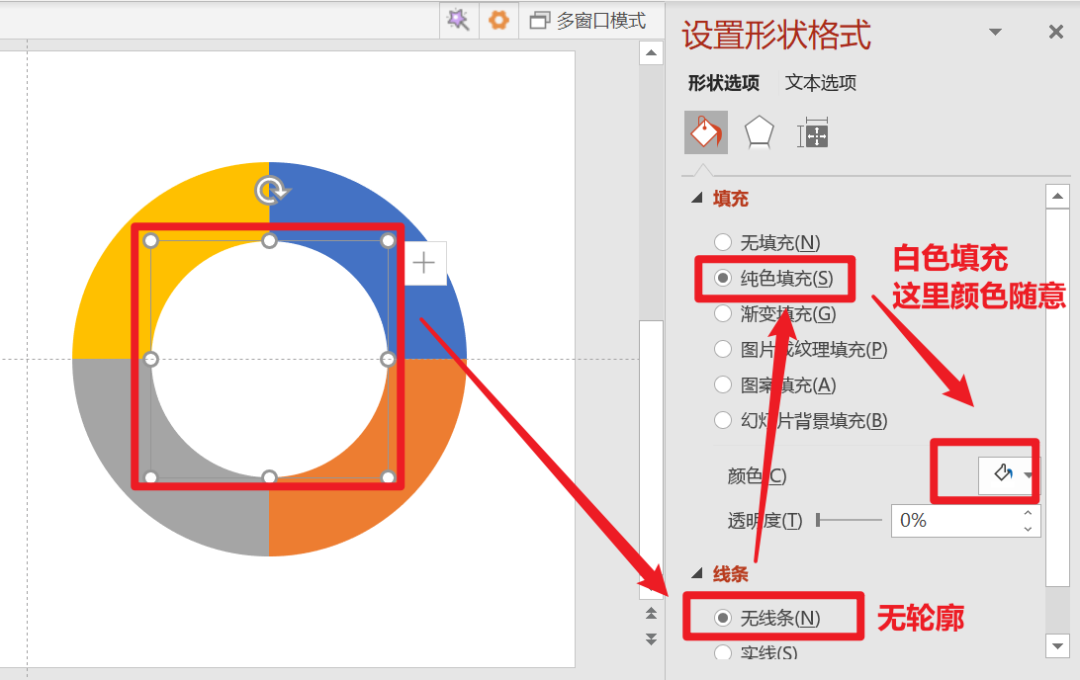

绘制一个正圆（无轮廓、白色填充）也对齐到视图中央，饼图部分差不多完成。

这里利用视觉遮罩做出环形效果的错觉

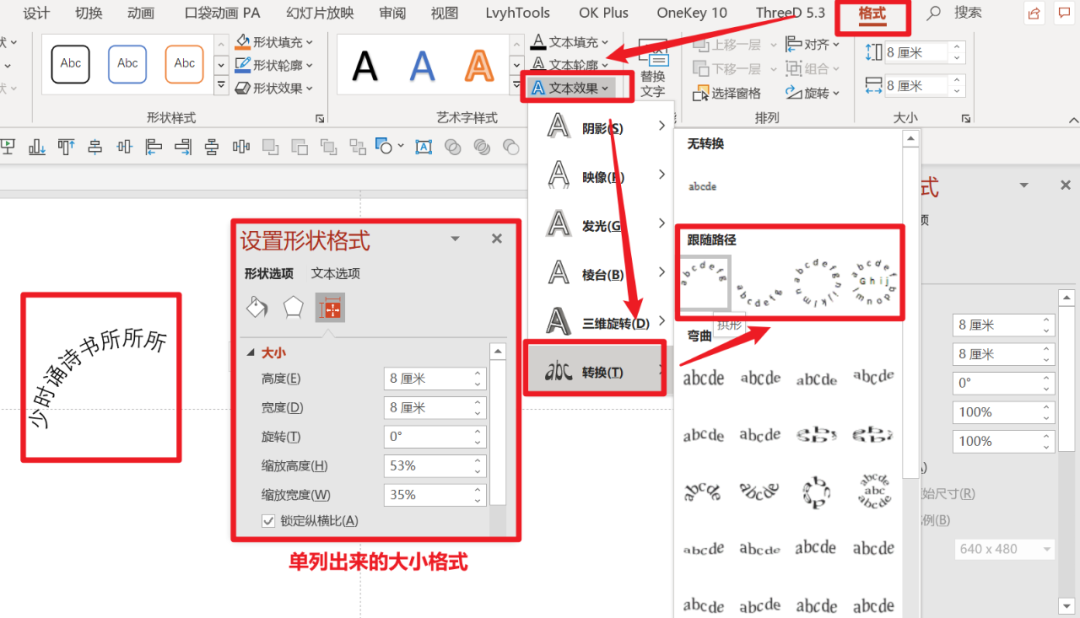

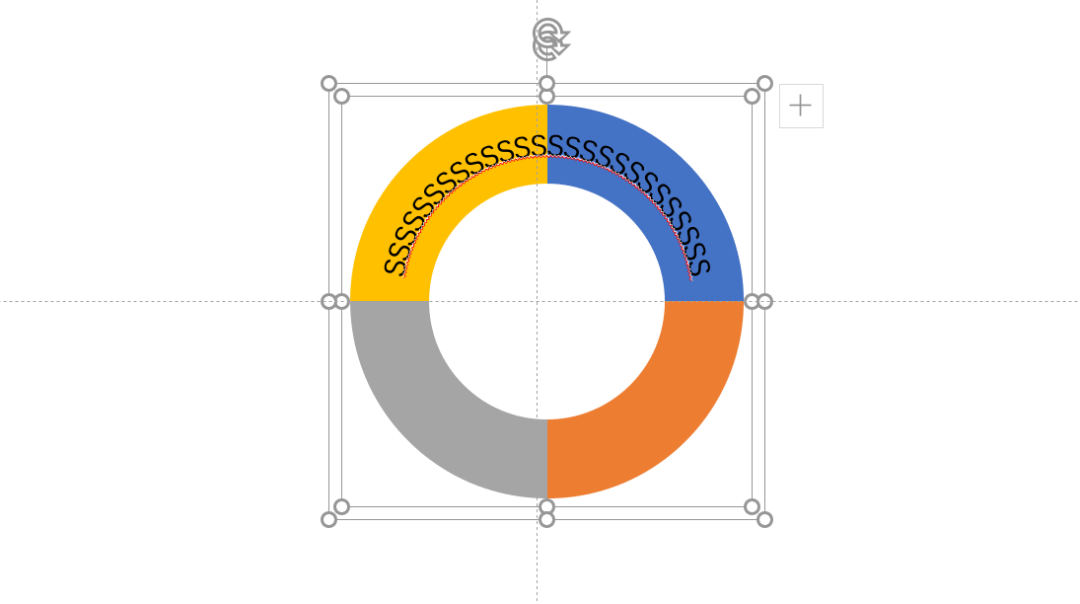

③环形文字部分。目前已有常见思路是给纵横比为1:1的文本框添加一个“跟随路径”的“文本转换”，再进行复制旋转操作，如下图：

④本文给出另一种类似方法，算是殊途同归。

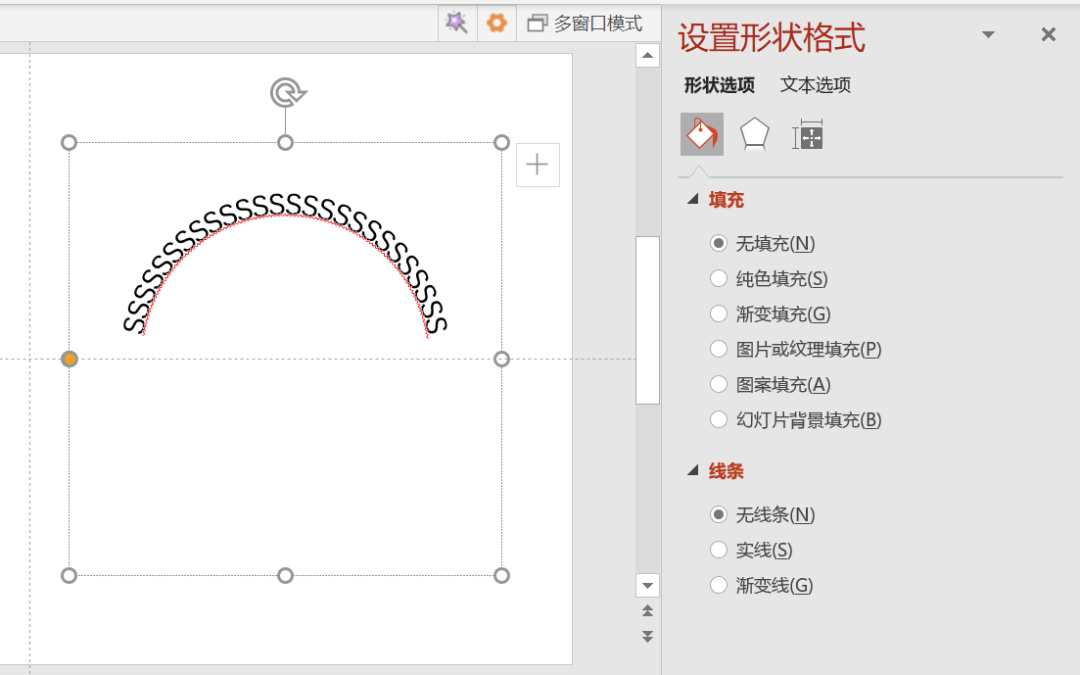

绘制一个正圆，双击预先输入一行文字，更改字体大小。同样，设置其文本效果为“跟随路径”，然后将圆形的轮廓和填充都去掉。

选中饼图的组合和这个无填充的圆形水平垂直居中对齐（注意如果最开始不是1:1:1:1的饼图比例，这一步可能需要手动对齐），最后缩放无填充的圆形至合适大小，使文字居于环形中间即可。

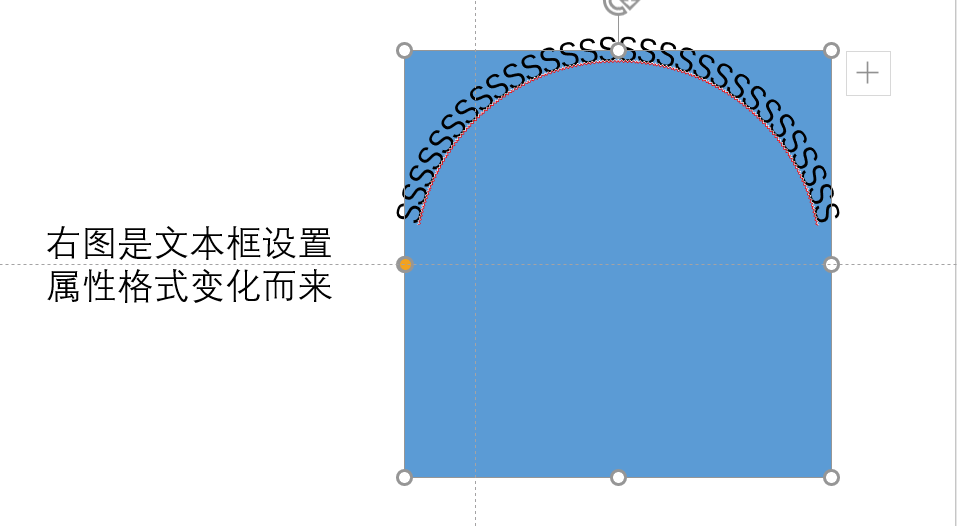

⑤这两种方法有何异同？仔细研究会发现，纵横比为1:1的文本框，其实就是一个无填充、无轮廓的正方形。所以两种方法本质上是一样的，不过是插入形状不同（一个正圆、一个正方形）而已。

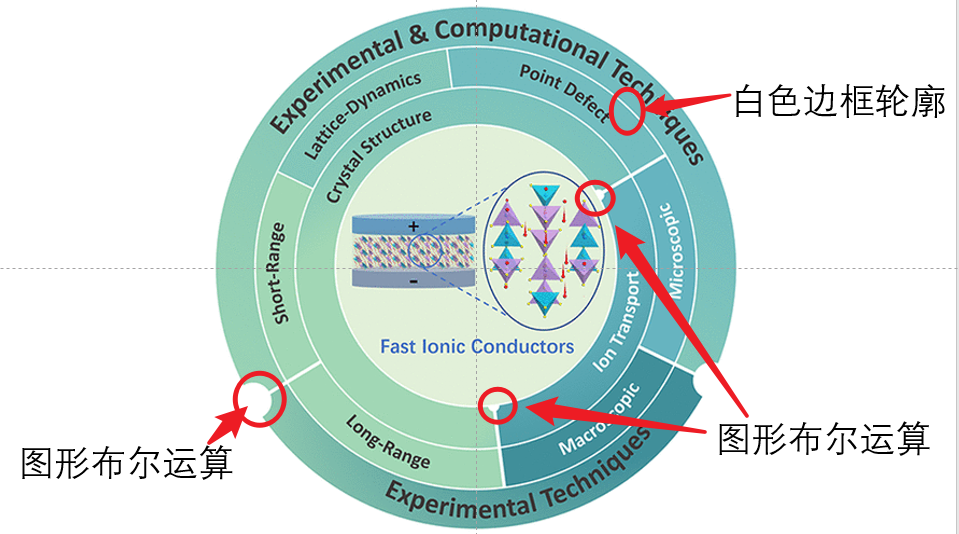

最后进行适当的复制旋转操作，即可做出目标效果，原图中的白色边框和圆形缺口，后期可以用白色轮廓填充和图形的布尔运算实现，这里就不赘述了。

下期再见~
