PPT进击技能三：棱角圆滑，阴影、映射设置及红细胞绘制-答疑（再次修改版）

依然为前期内容的再修改。

继续承接上一章，本内容为后台答疑“立方体棱角可不可以变得圆滑些”、“绘制的三维图（含阵列）的阴影、映射怎么调整更加自然”的画法及“红细胞PPT可以画吗”，此处分别以与介绍，望有用！知识储备有限，仅供参考，相互学习。

最终效果如下：

正文：

1.  棱角光滑的设置办法，其实前期在饼状图中已经提过，此处原理一样，具体如下：二维层面上角的圆滑，Z轴方向上棱的进一步圆滑（加圆棱台），下面以正方体为例进行介绍并做适当的延伸，供参考。

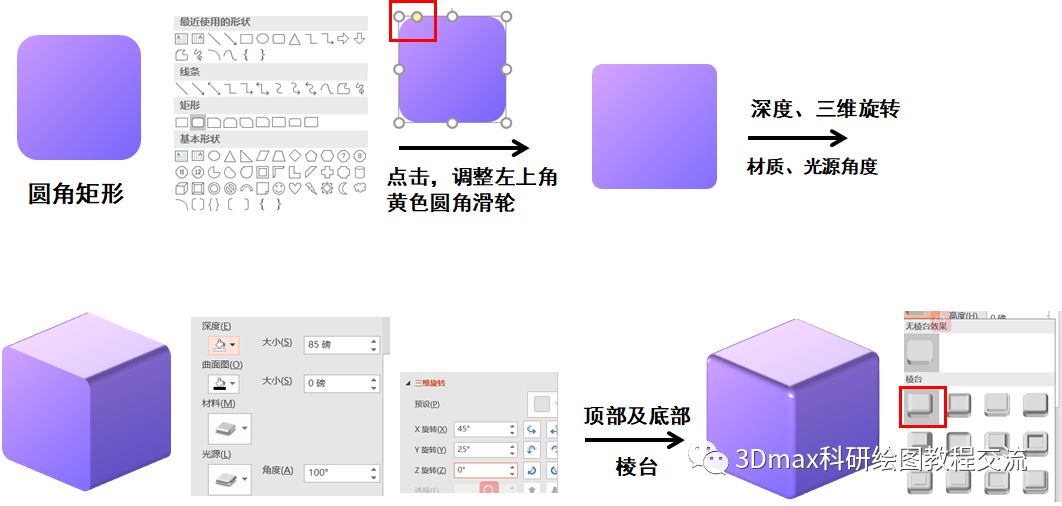

1）棱角光滑的正方体：绘制一个圆角矩形，调整左上角的黄色“圆角滑轮”进行直角的圆滑调整，添加深度、三维旋转、材质、光源角度等，即可达到我们熟悉的三维图（此时，三维图形Z轴方向上棱不圆滑），继续添加顶部和底部棱台（选择“圆”），调整数值，即可实现棱的圆滑，效果如下。

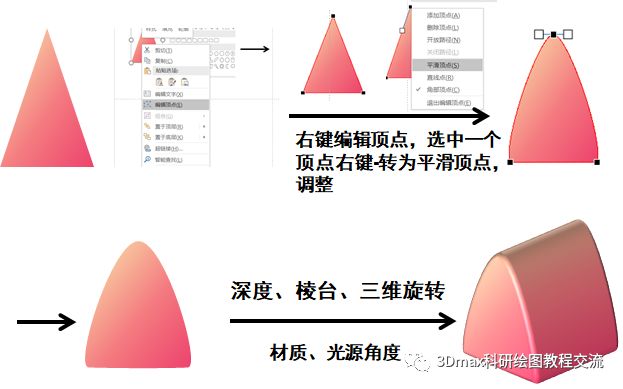

2）延伸1，对于其他没有现成的二维圆角的图形，我们可以右键点击编辑顶点，分别进行角的圆滑，如三角形，建立三角形，右键编辑顶点，直接点击一个顶点调整两个小棒，或者在一个顶点前右键，选择“平滑顶点”，分别以与调整即可实现二维图形角的圆滑处理，再同上进行深度、棱台添加即可最终实现圆滑图形绘制。其他图形的圆滑，自行尝试。

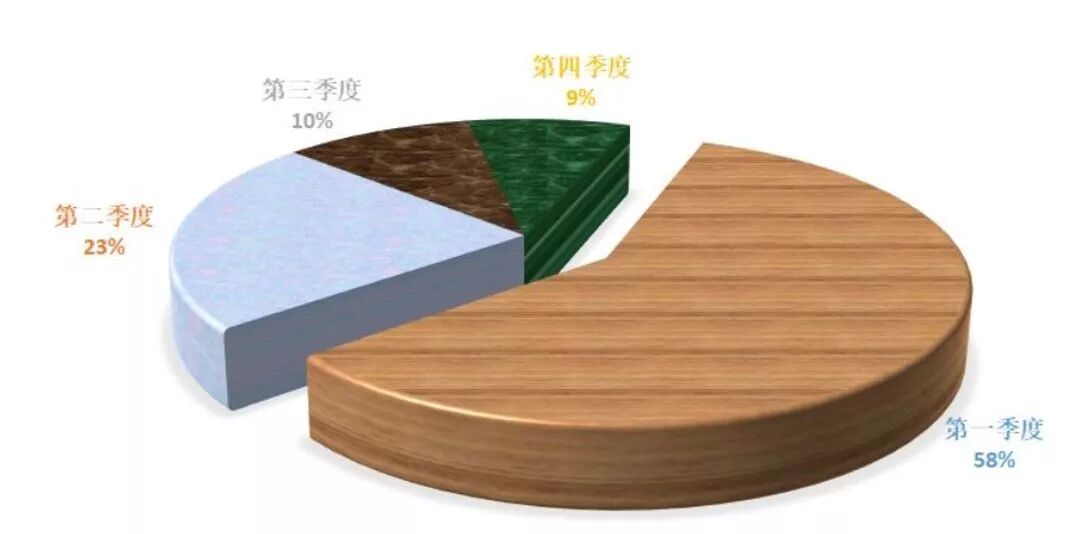

3）延伸2：饼状图的圆滑处理（点击右上角即可）。

2. 阴影和映像的设置：阴影和映像的添加往往使图形更加形象、显得更加具体

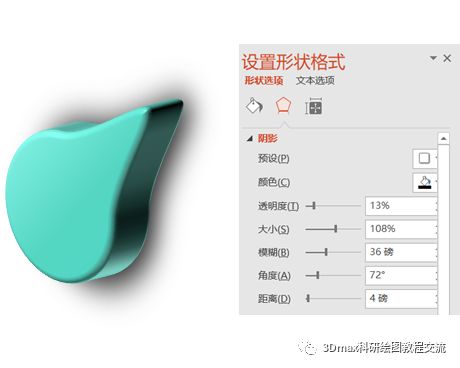

1）普通单个立体图形加阴影，在设置形状格式里面添加阴影，

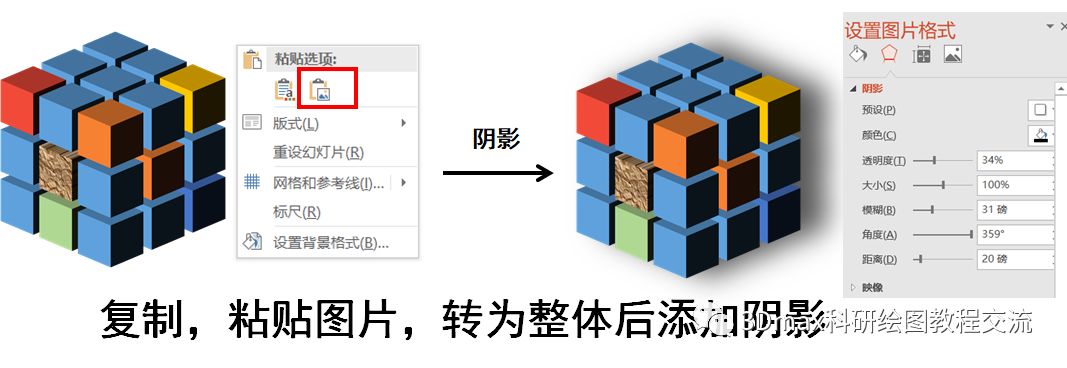

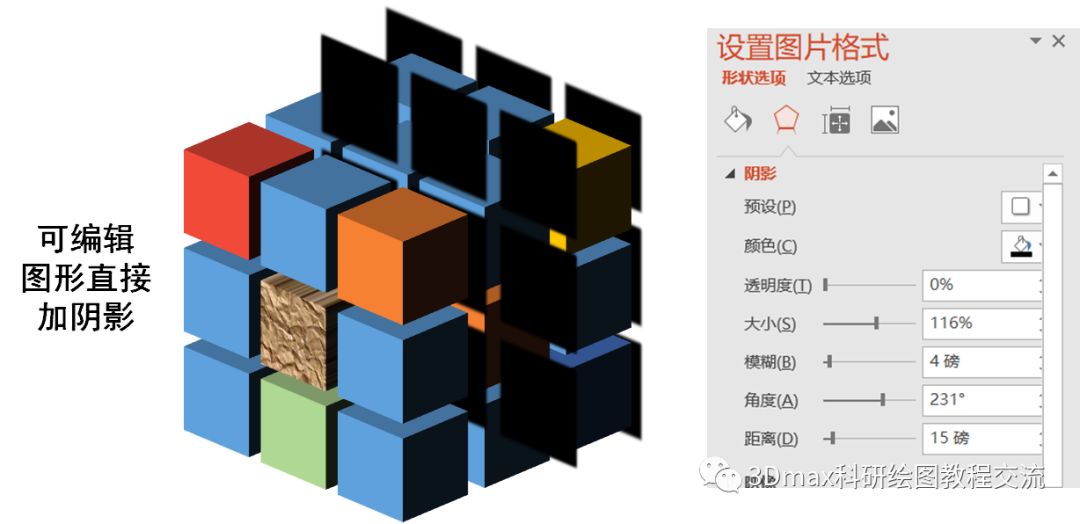

[延伸：特别注意-对于“阵列图”,因为是多个立体单元组合，直接添加阴影，往往会导致阴影分别加给了每个单元，而使整体看起来不够真实，此时，选中阵列图形ctrl+C复制，在空旷的位置，右键选中粘贴方式为图片，即转化为图片格式再给予阴影等调控即可实现整体阴影的添加]

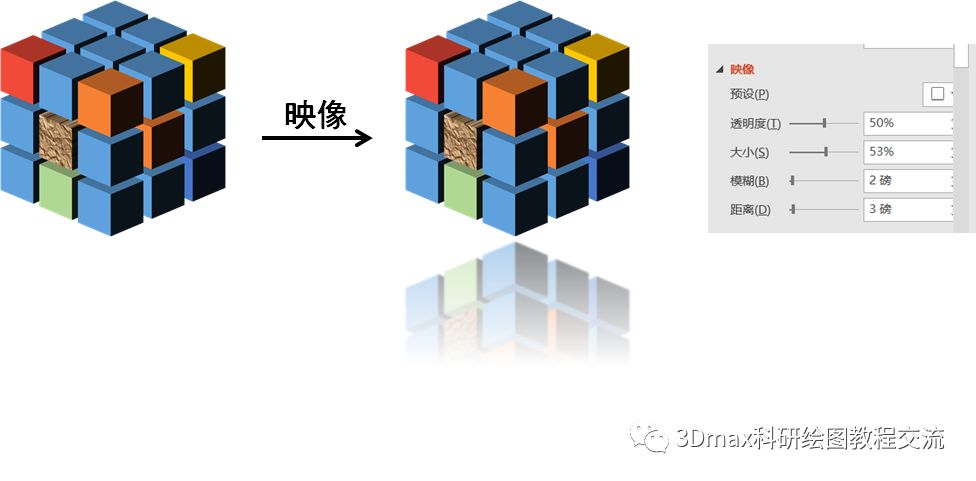

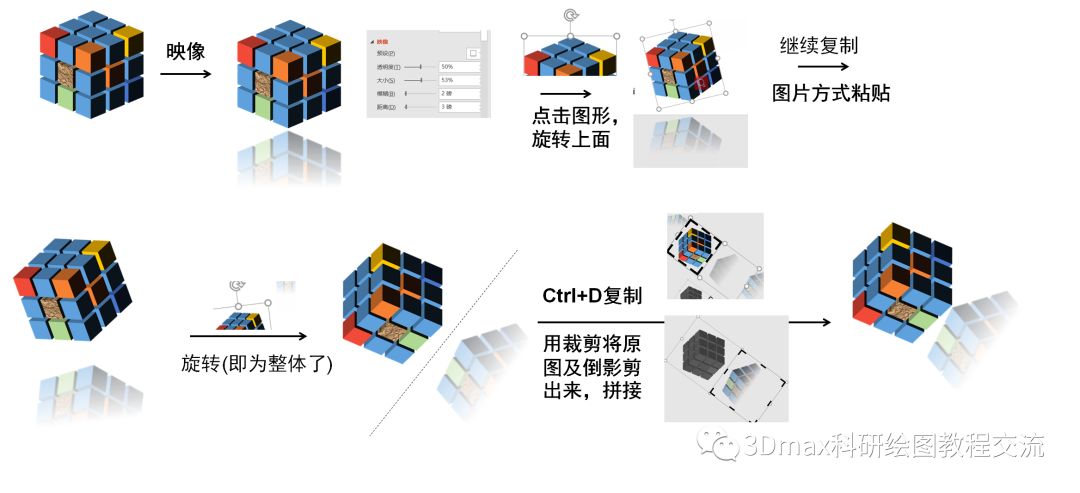

2）① 普通映像效果，选择图形，依然复制重新以图片格式粘贴，在“设置图片格式”栏设置，设置并调整映像参数；②延伸，自然中的镜子并不是所有的都是水平的，怎么绘制？接前面①设置映像参数，选中图形，选中图形上不得旋转按钮，进行旋转操作，会发现映像亦跟着变动，变动到合适角度，复制，图片格式粘贴，即可实现倒影与原图的全部图片化，利用旋转、剪切、拼接即可实现在不同方向上的镜面的反射效果。

3）继续延伸：

“只为设计”提供效果图，添加桌面及映像（PPT界元老级大神，欢迎关注其公众号“设计奇谈”）。

3. 依然是后台提问，PPT可以画立体的红细胞，只需运用前面进击教程1/2的知识是可以（关键多练，成为自己的技能）。

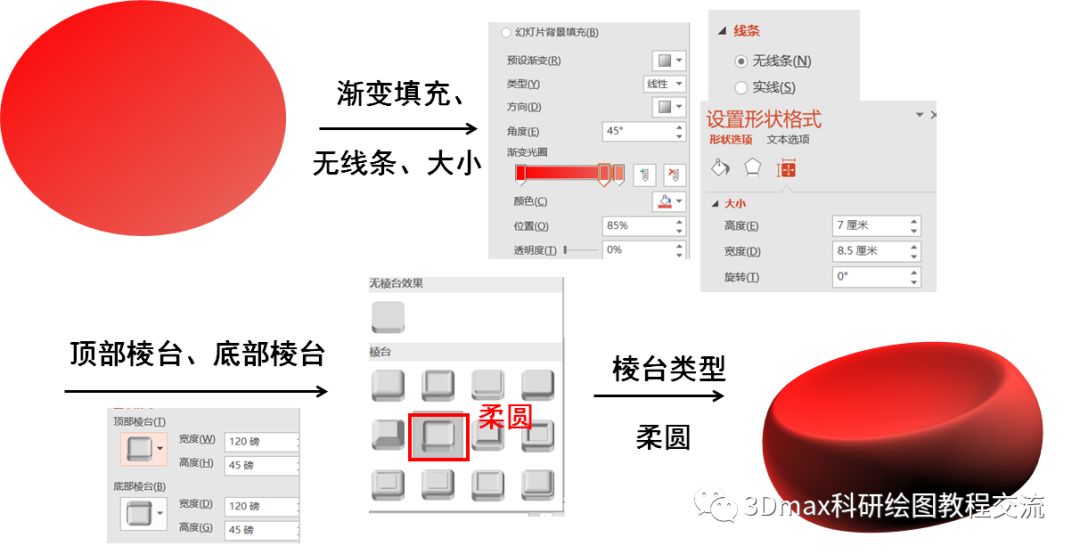

具体：新建一个椭圆，无边框，渐变填充，无线条，大小自己调整（此处随机设为7及8.5），给顶部棱台及底部棱台，棱台宽度和高度可以自行调整体会，此时三维旋转、给定光源角度就可以得到最终图了，调整角度，分别复制，图片粘贴，留用即可。类似的其他的请自行调整。
