PPT又越界了！使用PPT绘制一幅Nature插图

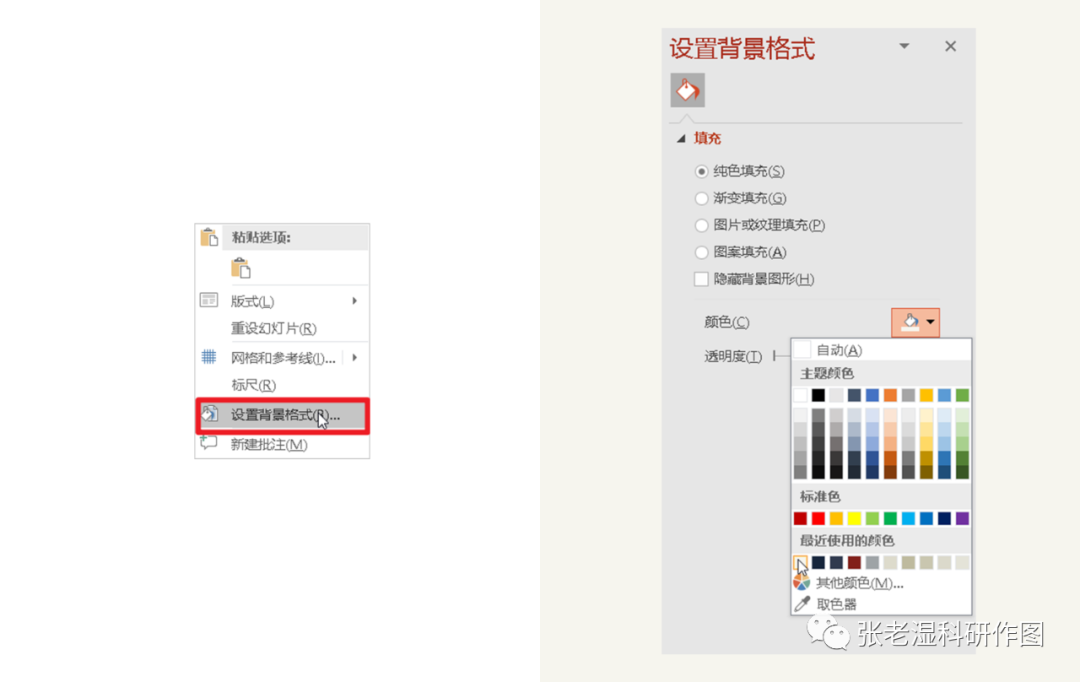

1、将新建PPT设置合适长宽尺寸之后，背景色改为浅黄色；

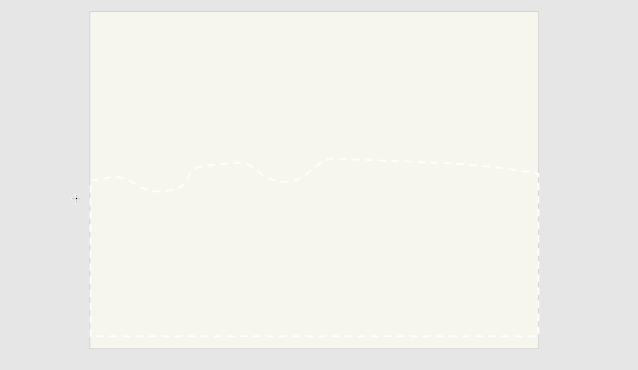

2、利用曲线工具绘制出细胞膜界面，确定示意图的整体布局。

• 首先利用曲线工具描出带凹洞的细胞膜以及部分细胞质（在绘制直角转角的时候按住Ctrl键）的轮廓，时间充足的话可以利用顶点编辑功能对曲线的细节进行修饰。

• 然后将该形状复制一份，开放路径，把除了细胞膜外的顶点删除，去掉填充色，将获得的线条改为深棕色、6 pt粗细；将该线条复制一份，改为浅棕色、2 pt；将两个线条对齐叠加，形成双描边效果的细胞膜；

• 最后将细胞质去除线条，渐变填充，把上一步得到的细胞膜和细胞质对齐，贴合在一起。

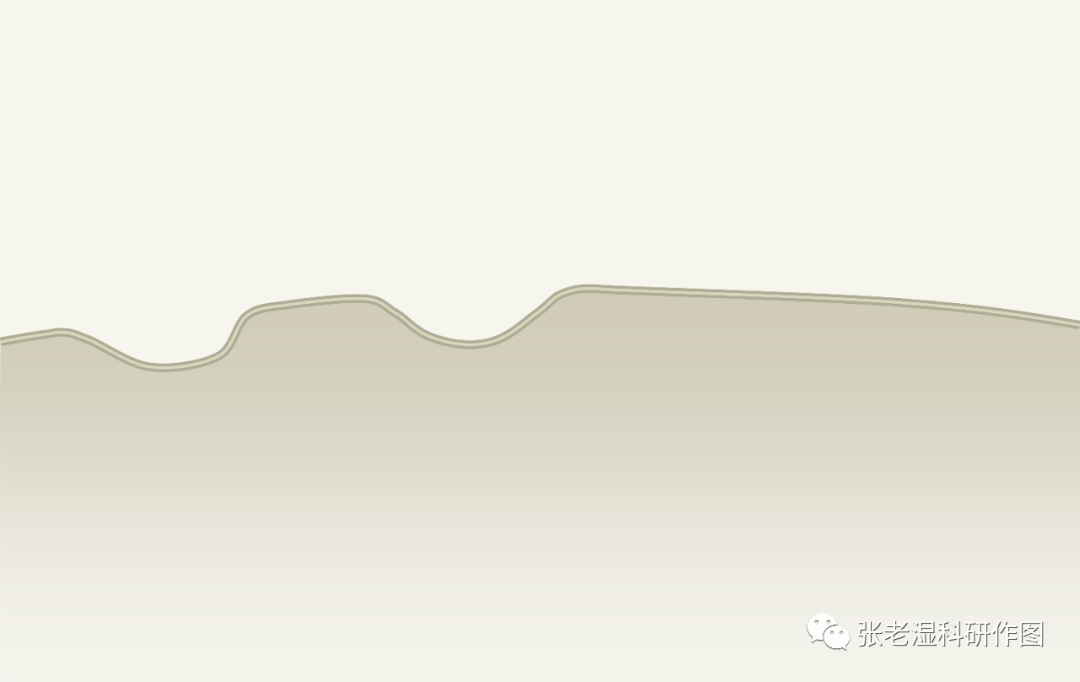

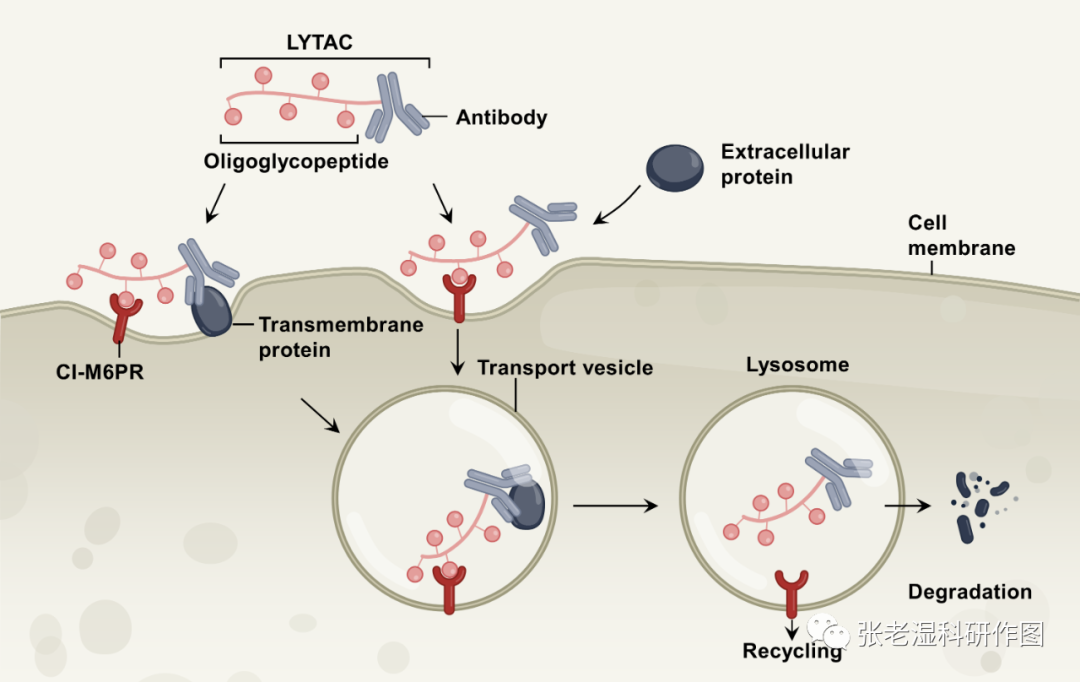

最终获得的效果如下图：

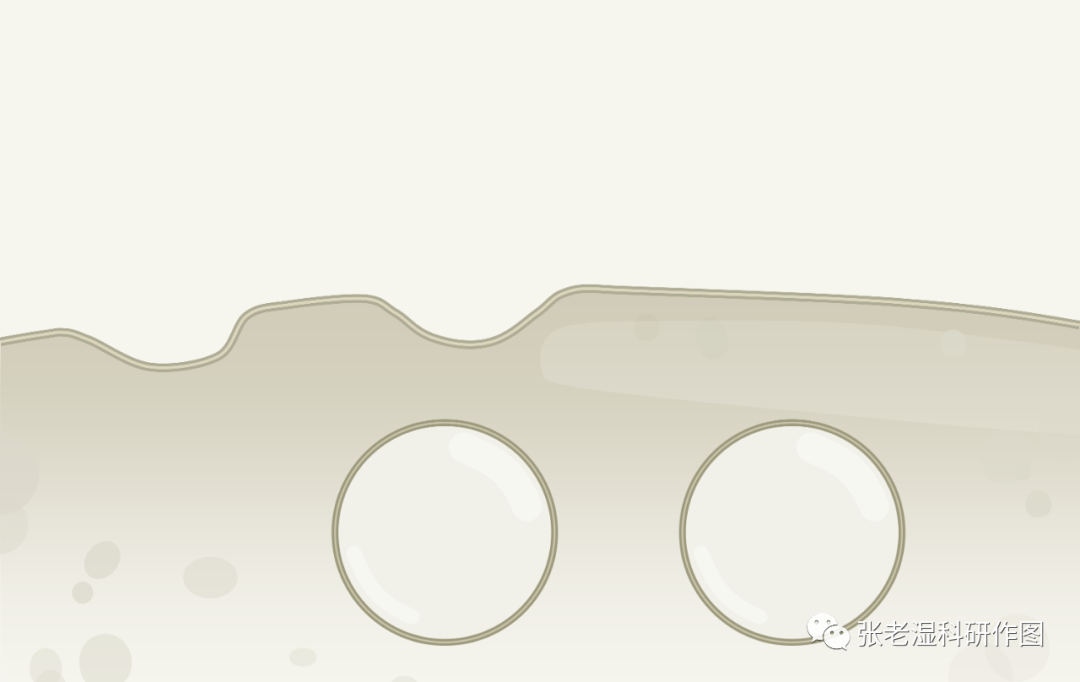

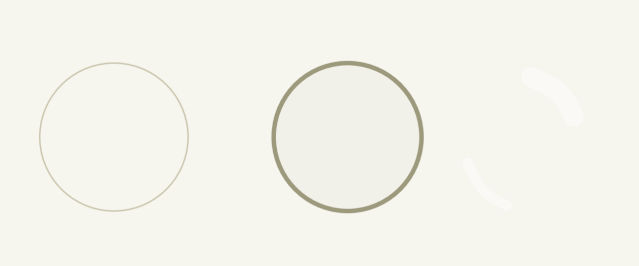

• 绘制一个深棕色边缘+浅色填充的的圆形和一个浅色的圆圈。

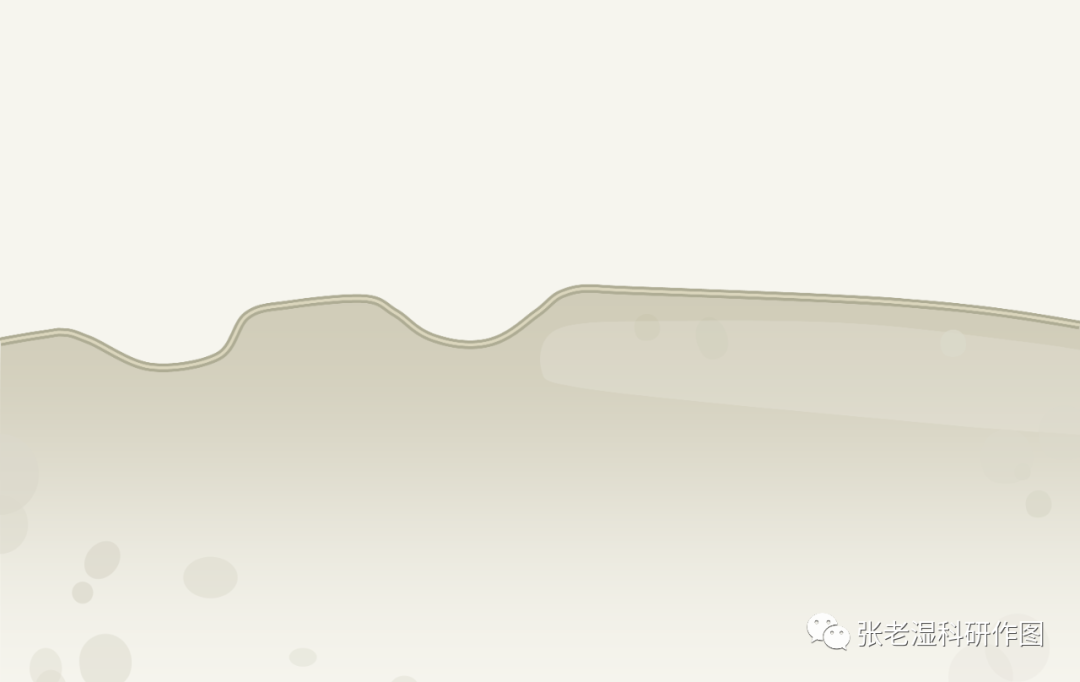

• 利用曲线工具绘制不同粗细的圆弧，改为白色，透明度为80%左右，作为圆形的高光部分。下面的高光部分基本采用此种条线的方式绘制。

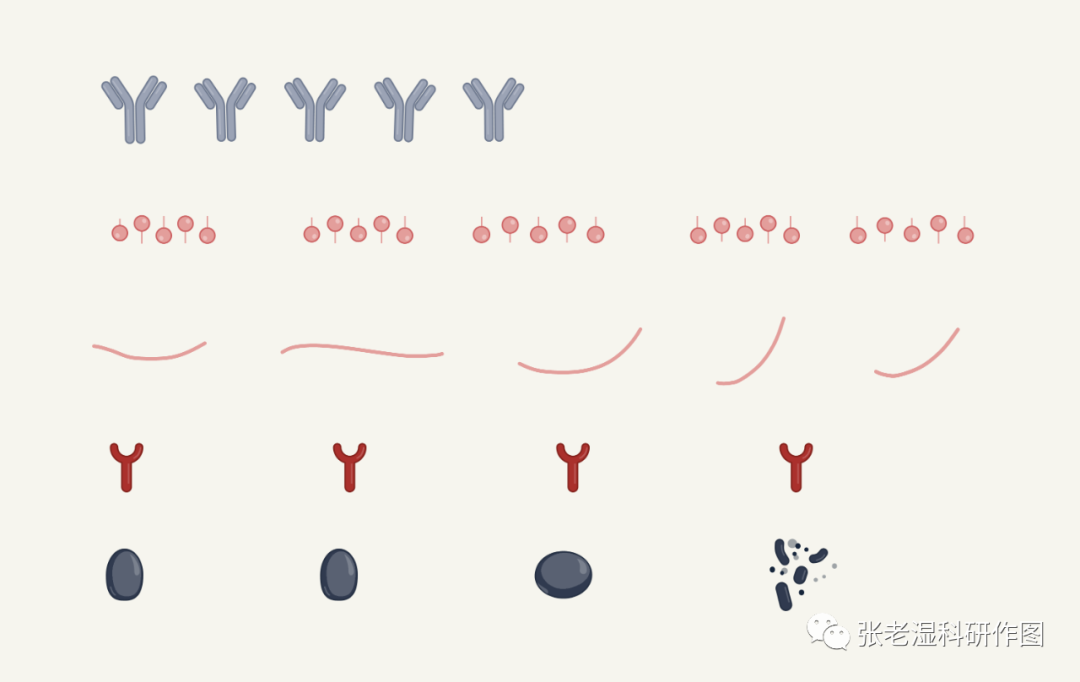

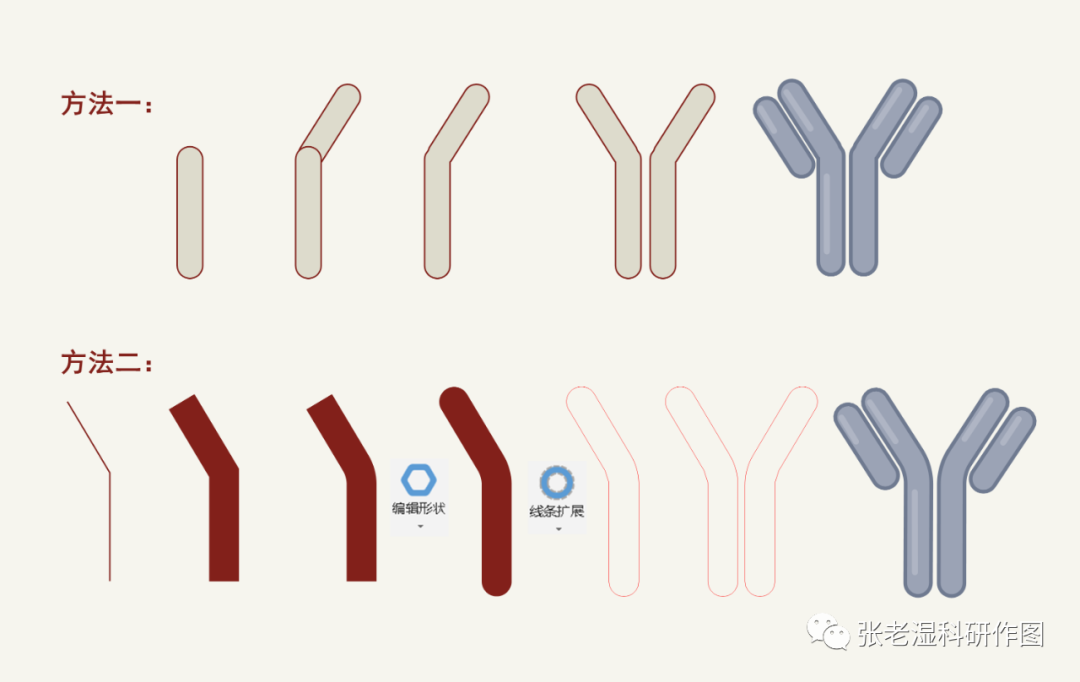

• 抗体的绘制（方法一）已经提过多次了，比较简单的布尔运算；

• 如果有英豪插件，则可使用方法二，提过编辑形状来获得圆角转折，通过线条扩展来获得轮廓；

• 至于LYTAC载体和聚糖多肽就更简单了，只是简单的线条和圆形组合。

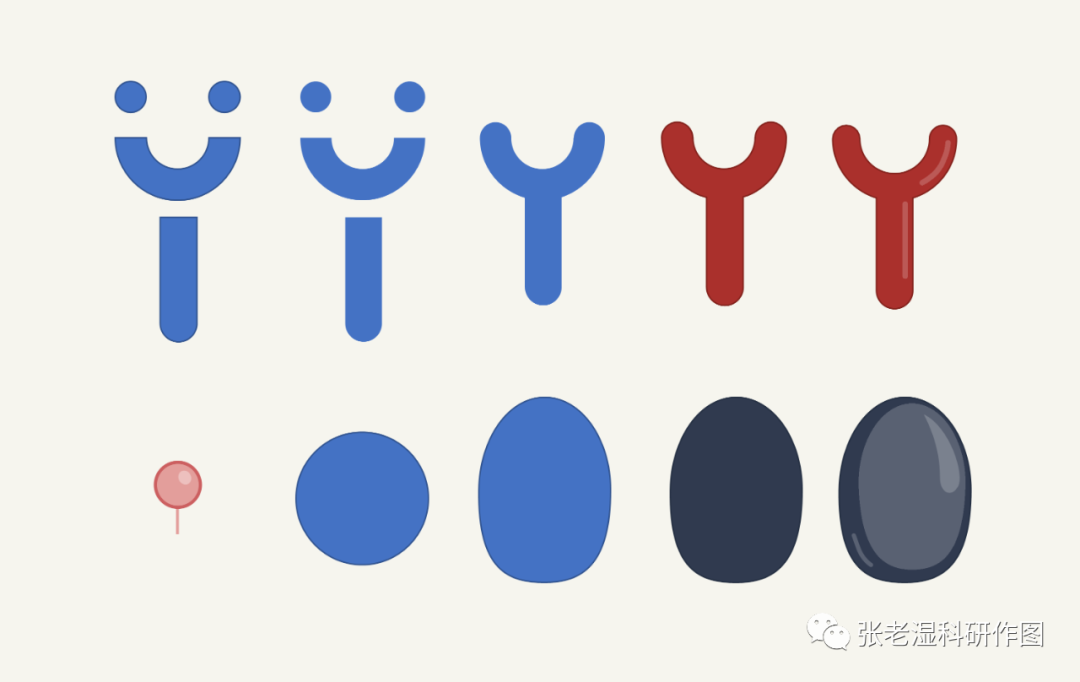

• 受体的绘制也说过多次，这里采用几个基本形状进行联合，为了避免干扰，可以先将描边线条去掉，布尔运算之后再加上；

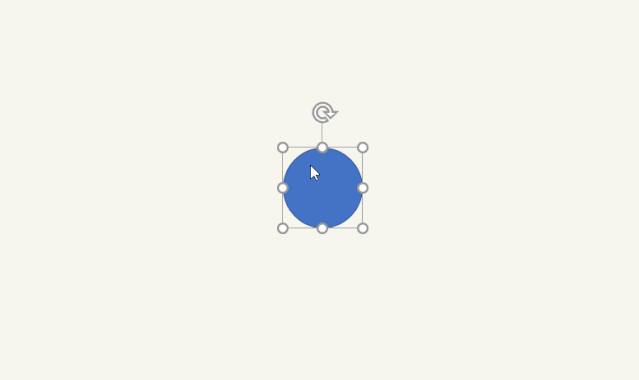

• 跨膜蛋白通过圆形编辑顶点的方式生成不规则椭圆，将椭圆缩小作为受光面，而后用同样的方法绘制高光效果；


完成基本元件之后，就是把基本元件进行复制、旋转摆放到合适位置，添加文字

、箭头，最终摆放成整体图片效果。
