《Nature》电池/电解池的PPT画法：曲线与形状的布尔运算

本期的重点是：函数曲线的绘制与形状的布尔运算

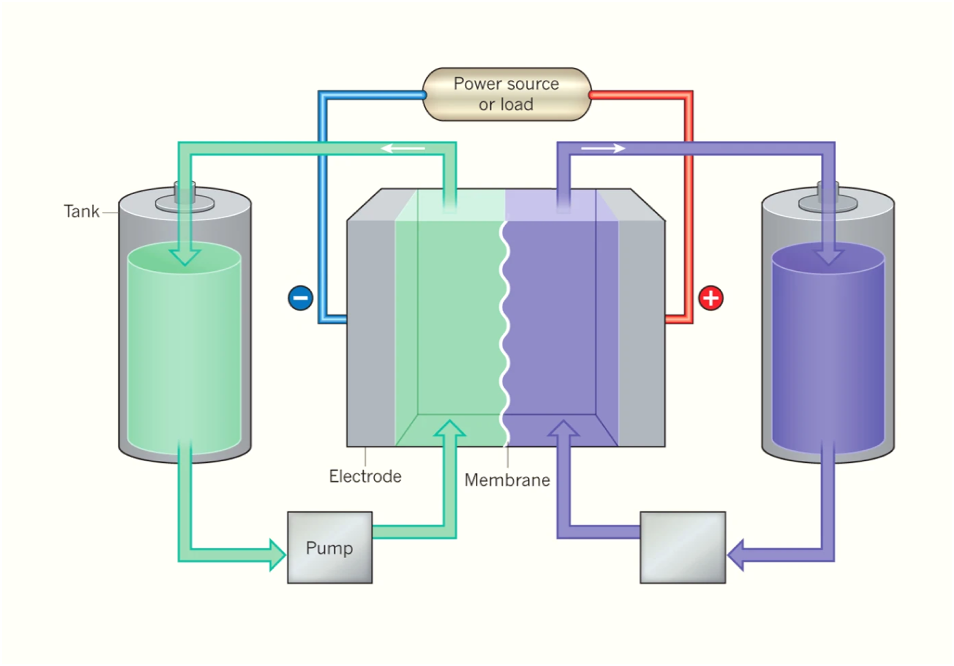

这个图的核心是中间的电解池，其制作有两个难点：

1.正弦曲线的绘制

2.两侧带有相同曲线边缘的形状的制作

用PPT快速绘制函数曲线，目前有2种方法，请可以点击以下链接查看：

1.将正弦动画路径转为形状

此方法的优点是操作傻瓜、快速，但生成曲线的种类很有限，而且曲线自定义程度差。得到的正弦曲线只有4个周期，无法满足上图的要求；

2.使用PPT课件大师函数工具

此方法门槛较高，没有那么直观。但优点是灵活、强大，几乎可以生成任意函数曲线。可以满足上图要求。因此这里选择此方法。在下面的教程中，对于函数工具中各个参数的意义，不再做讲解，如需深入学习请点击以上链接。

1.安装好课件大师后，点击其选项卡上的“函数建模”按钮，在PPT右侧会弹出“函数工具”窗格。

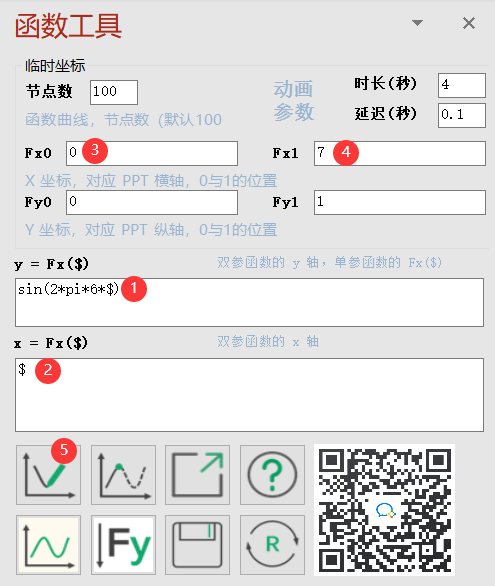

2.将y函数写为：sin(2*pi*6*$)，x函数写为$，Fx0写为0，Fx1写为7：

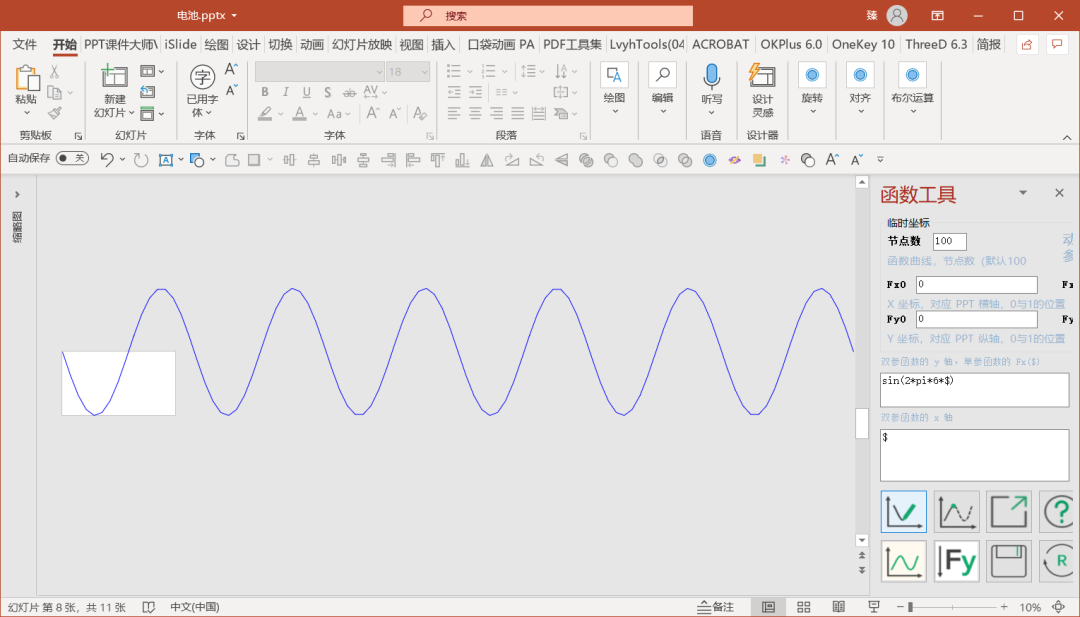

最后点击下方第一个按钮，即得到6周期正弦曲线：

然后将曲线缩小到我们需要的尺寸、设置需要的格式即可。

曲线有了，如何得到带有曲线边缘的矩形呢？

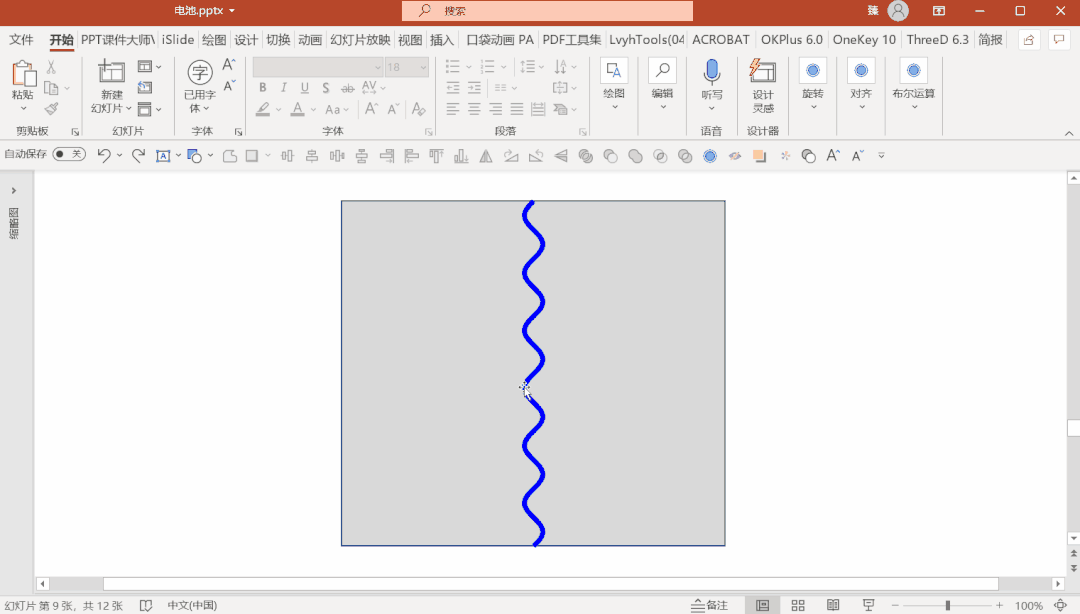

基础不牢的同学可能会这样操作：插入一个矩形，将曲线放到矩形中间，然后使用合并形状-拆分。然而这样无法得到我们想要的效果：

1.形状对齐

插入一个矩形，将曲线放到矩形中间

2.闭合曲线并编辑

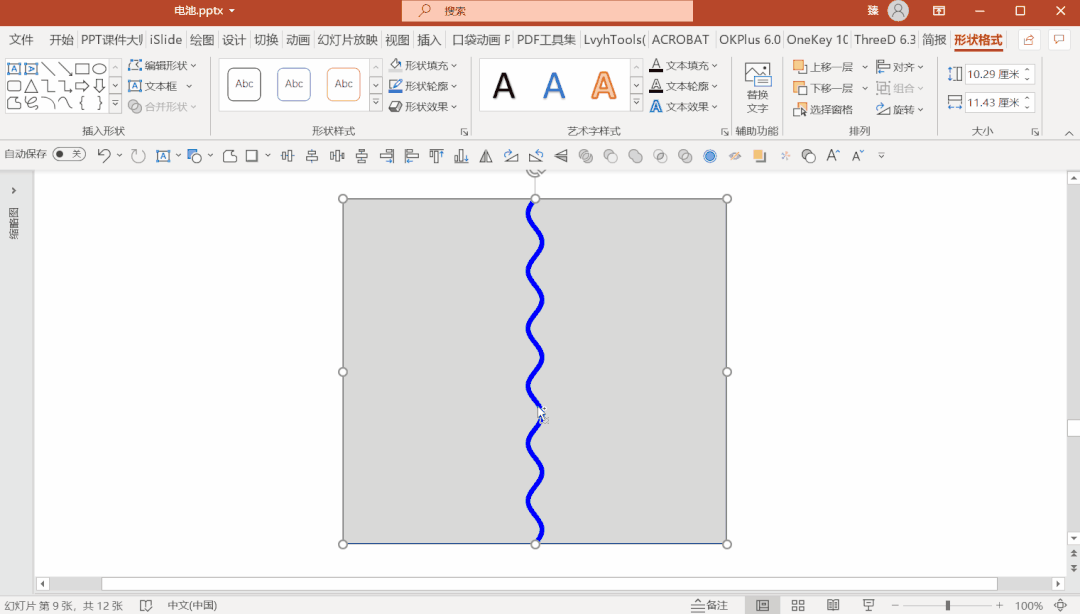

选中曲线，右键-编辑顶点，将鼠标移动到任意顶点上，当鼠标光标形状改变时，再次右键-关闭路径。这时候曲线会生成一条新的边，将鼠标移动到新的边上，当变成光标变成十字形时，点击鼠标并拖动，使其扩大出的部分超过矩形的左上角和左下角。分别调整原曲线顶端、底端两个顶点的控制手柄，使得到的形状能够完全覆盖矩形的一侧

3.布尔运算

先选中矩形，再按住Ctrl选中曲线，在“形状格式”选项卡左侧，点击“合并形状”-“拆分”，得到所需图形：

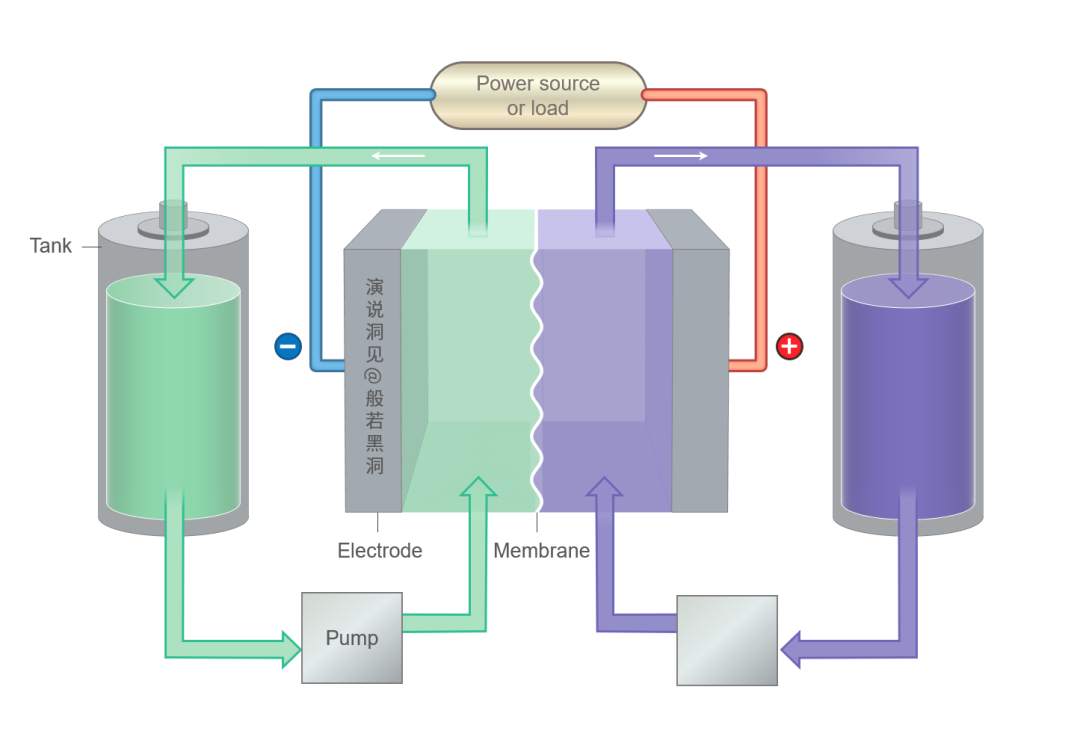

在以上形状的基础上，就可以绘制下面的图形了：

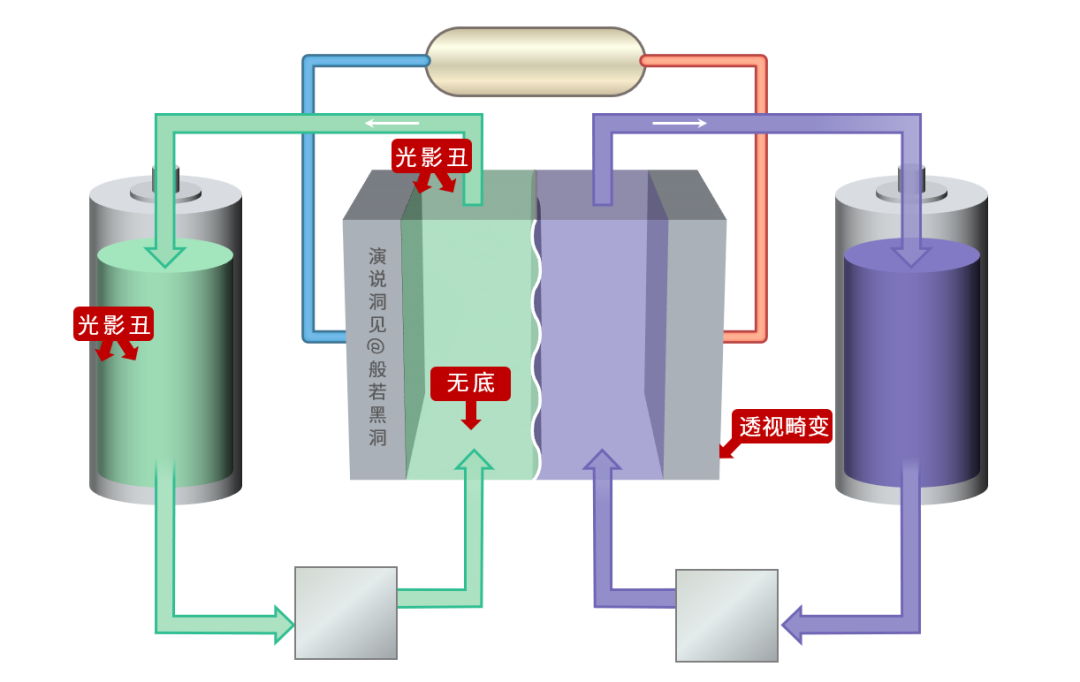

然而上图看似简单，但要画得清新、漂亮，还需要注意很多细节，否则会导致颜值暴跌：

“两张图明明一摸一样，八九不离十嘛！” ——我很担心各位会这么想。

倘若如此，接下来的工作怕是会被当做无用功了。

然而在我个人看来，正是这些看似微小的细节的积累，才是成长为作图高手的关键。
