除了布尔运算，PPT形状的另一自定义编辑大法~

‍‍

【前言】

之前的三篇文章，主要讲解的是PPT形状间各种相交、剪除、结合等操作，更多的是利用PPT系统自带的图形。

然而我们鼠绘一些比如卡通人物时，不仅需要对形状进行布尔运算，还需要对形状本身的形态进行调整。

在PPT中，调整形状自身形态的操作，就叫做编辑顶点。

【教程】

那么编辑顶点的功能在哪呢？

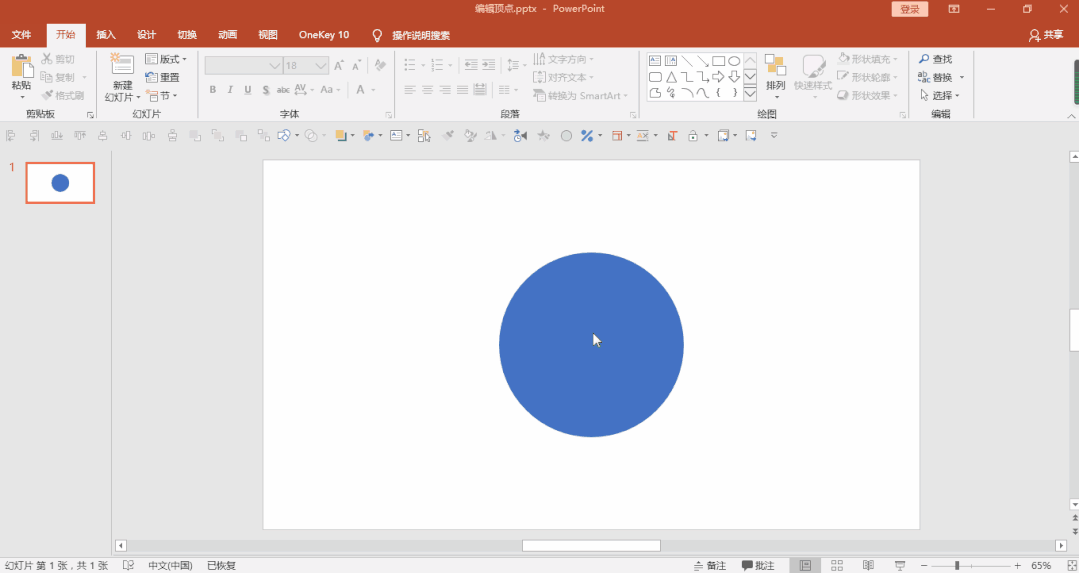

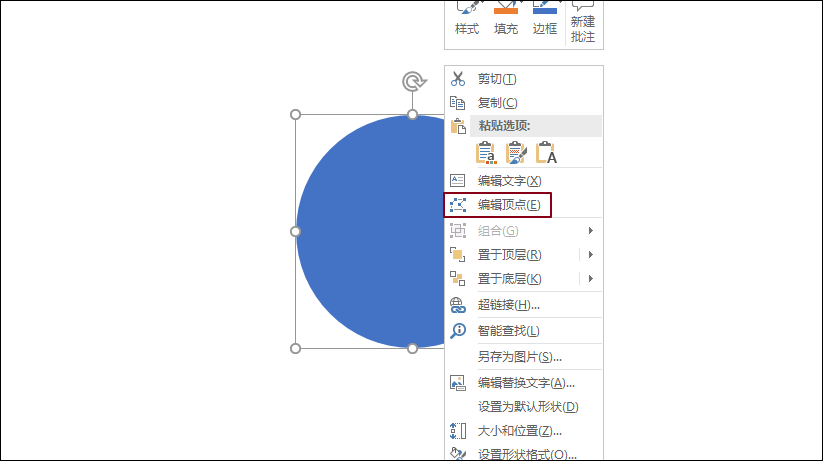

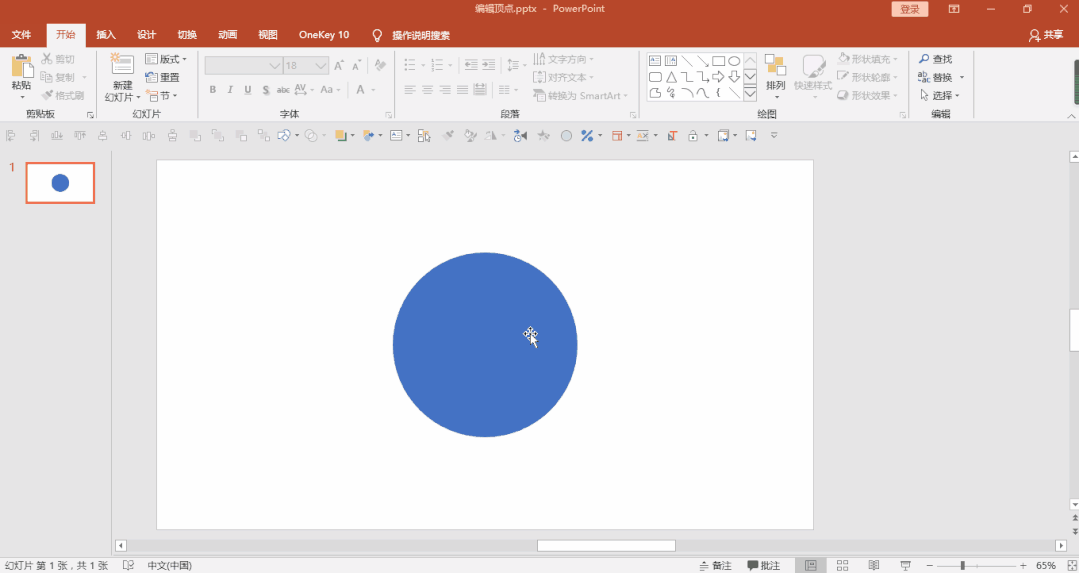

插入一个形状→右键【编辑顶点】

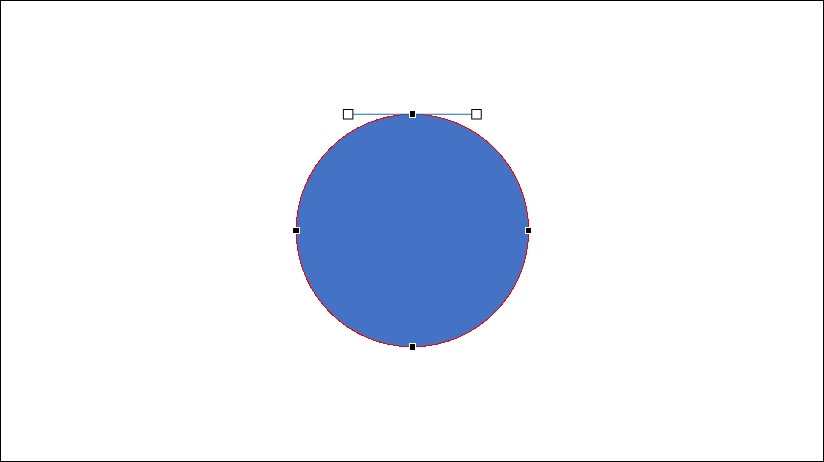

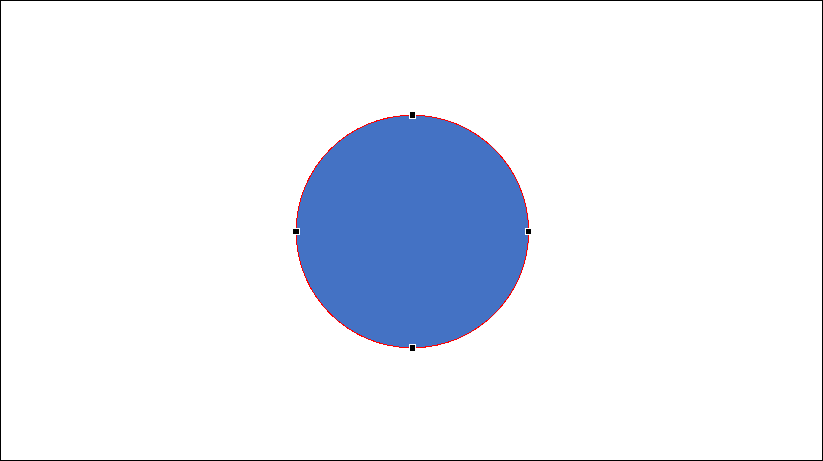

点击【编辑顶点】，此时形状会出现黑色的小方块，这些黑色小方块就是形状的顶点。

我们再点击顶点，会出现白色的小方块，这就是顶点的手柄。通过拖拽拉伸手柄，即可改变形状的形态。

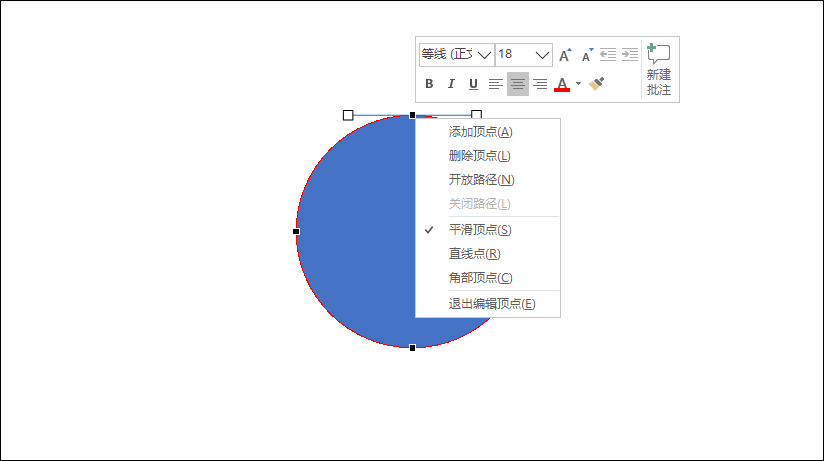

右键顶点，可看到关于顶点的一些操作选项；

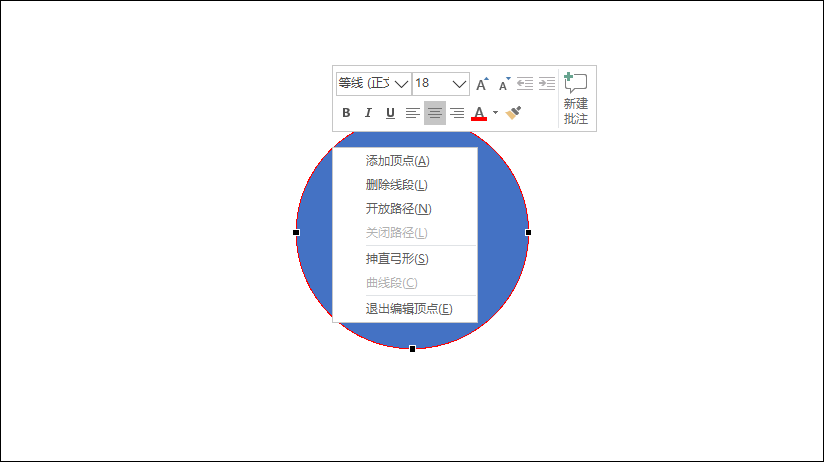

右键形状边缘，也可看到一些操作选项。

那么这些部分就是本篇文章主要讲解的内容啦。

01.

添加顶点&删除顶点

顾名思义，就是给形状添加/删除顶点。

1）在顶点处右键【添加/删除顶点】

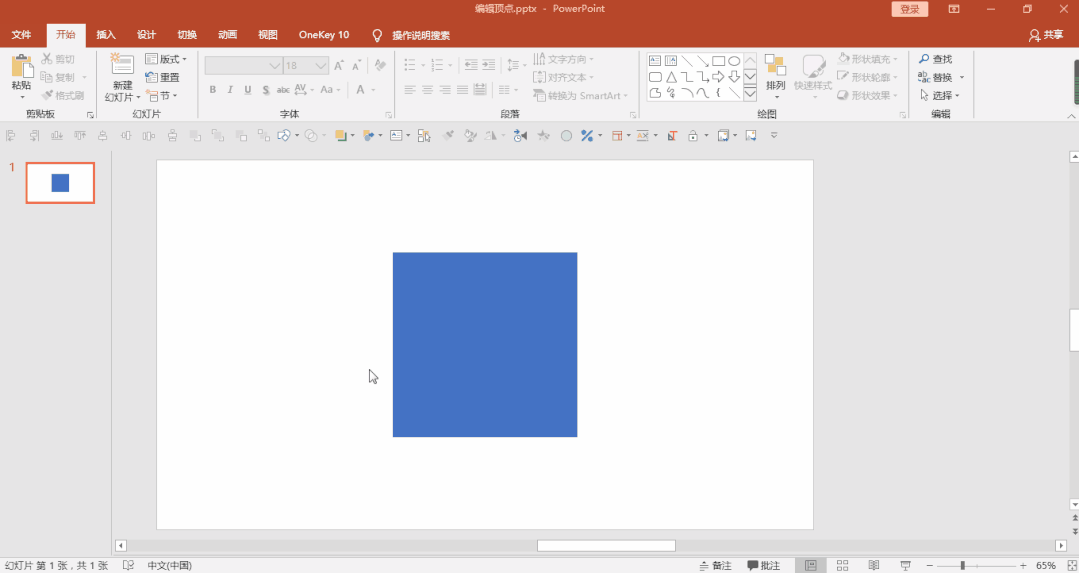

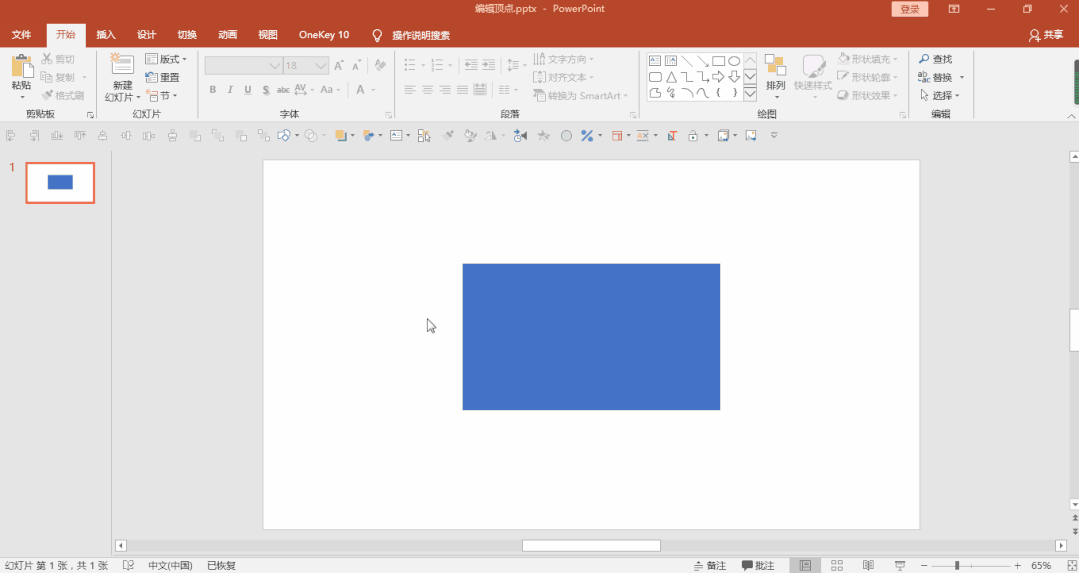

以删除顶点为例，我们可以把一个矩形变为三角形。

2）在边缘处右键【添加/删除顶点】

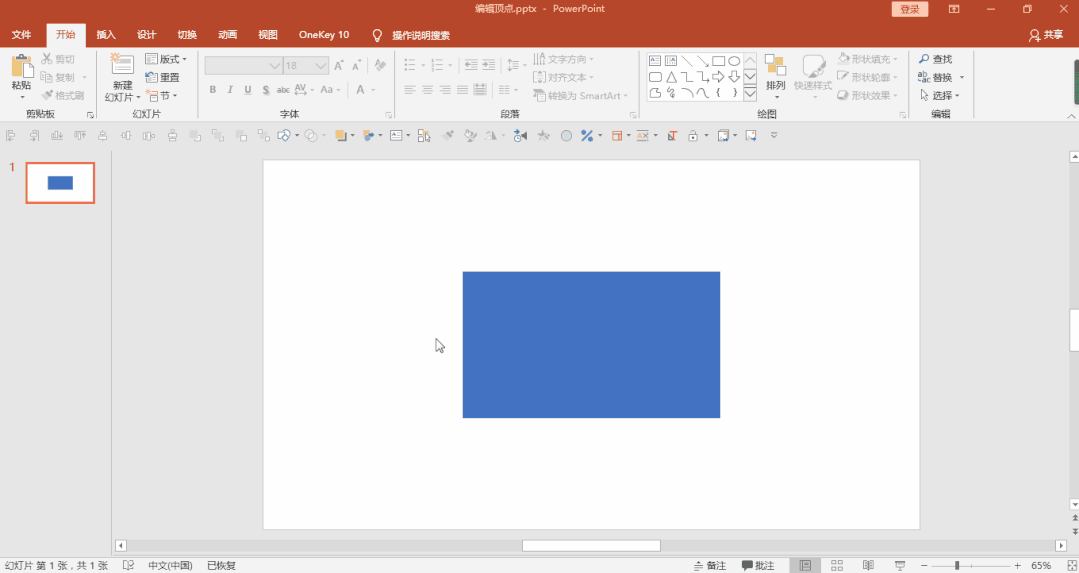

以添加顶点为例，我们可以把一个矩形变为五边形。

02.

开放路径&关闭路径

默认情况下，形状的顶点是出于关闭状态的，我们点击开放路径好像与原先没有什么不同。

但是我们给形状添加一个轮廓，再改变一下顶点的位置，那么效果就不一样了~

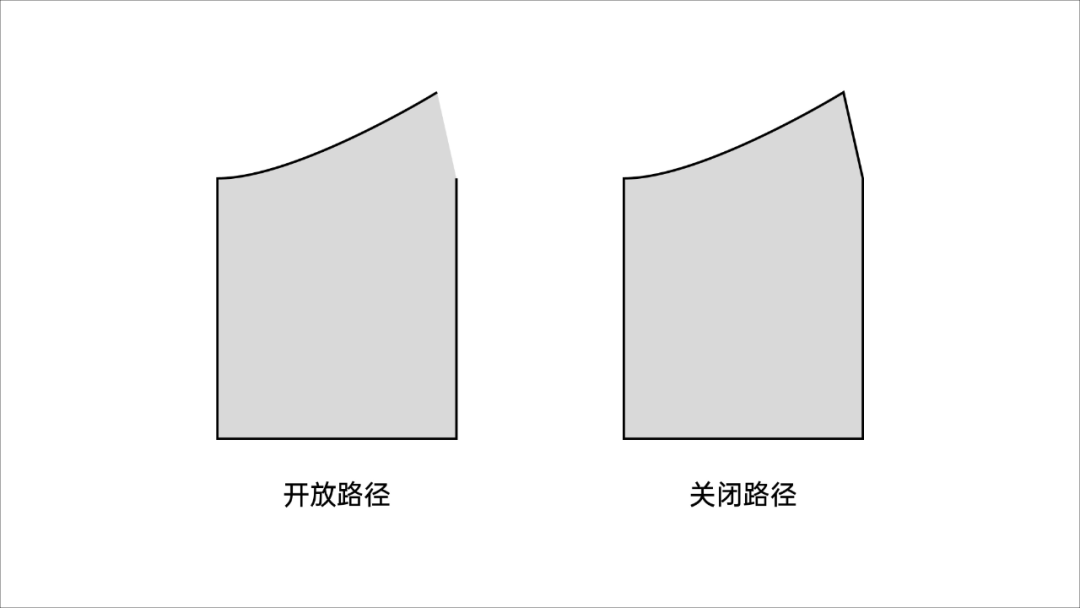

（左边是开放路径，右边是关闭路径）

03.

平滑顶点&直线点&角部顶点

当我们在顶点处右键【编辑顶点】时，可看到这三个选项。

可能大多数人使用编辑顶点功能时，只需要知道一些很基础的操作，就足够日常工作场景的使用了。

但是如果你希望用PPT做一些手绘作品时，就必须要清楚这三个功能的相同点与区别了。

1）平滑顶点

“平滑顶点”的2个手柄是关联运动的，2个手柄始终处于一条直线上，而且是等长的。

① 等长：拖动手柄一端，另一端也呈等长的距离拉开。

② 反向（处于同一直线上）：转动手柄一端，另一端手柄始终与转动的一端处于同一直线上。

2）直线点

“直线点”的2个手柄不是关联运动，但是2个手柄仍旧始终处于一条直线上。

① 非等长：拖动手柄一端，另一端始终保持原先的状态不变。

② 反向（处于同一直线上）：和“平滑顶点”原理相同。

3）角部顶点

“角部顶点”是最自由的顶点，2个手柄不关联运动，两端手柄长度可任意调整，且可独立自由旋转。

① 非等长：和“直线点”原理相同。

② 非反向：转动手柄一端，另一端手柄始终保持原先的状态不变。

04.

抻直弓形&曲线段

1）抻直弓形

假设形状边缘是带有弧度的，则默认是“曲线段”状态，可点击“抻直弓形”把曲线变为直线。

2）曲线段

假设形状边缘是直角边，则默认是“抻直弓形”状态，可点击“曲线段”把直线变为曲线。

以上就是关于【编辑顶点】主要的基础知识点啦~

【小作业】

之前讲我学习PPT经历的一篇文章曾提过（我的PPT学习经历），我大学老师在一次结课考试中，给我们布置了一项作业：从网上找参考，用PPT鼠绘一张卡通人物。

我当时找了一张《妖精的尾巴》哈比的卡通形象进行临摹，不过由于当时基础薄弱，并没有用到布尔运算和编辑顶点，而是直接用【自由曲线】描的轮廓，导致人物各部位变形很严重。

所以这次我还是想重温我以前走过的路，依旧是我之前绘制过的哈比形象。但是希望大家能用我前几篇文章提到的【布尔运算】，以及这篇文章讲的【编辑顶点】的知识完成。

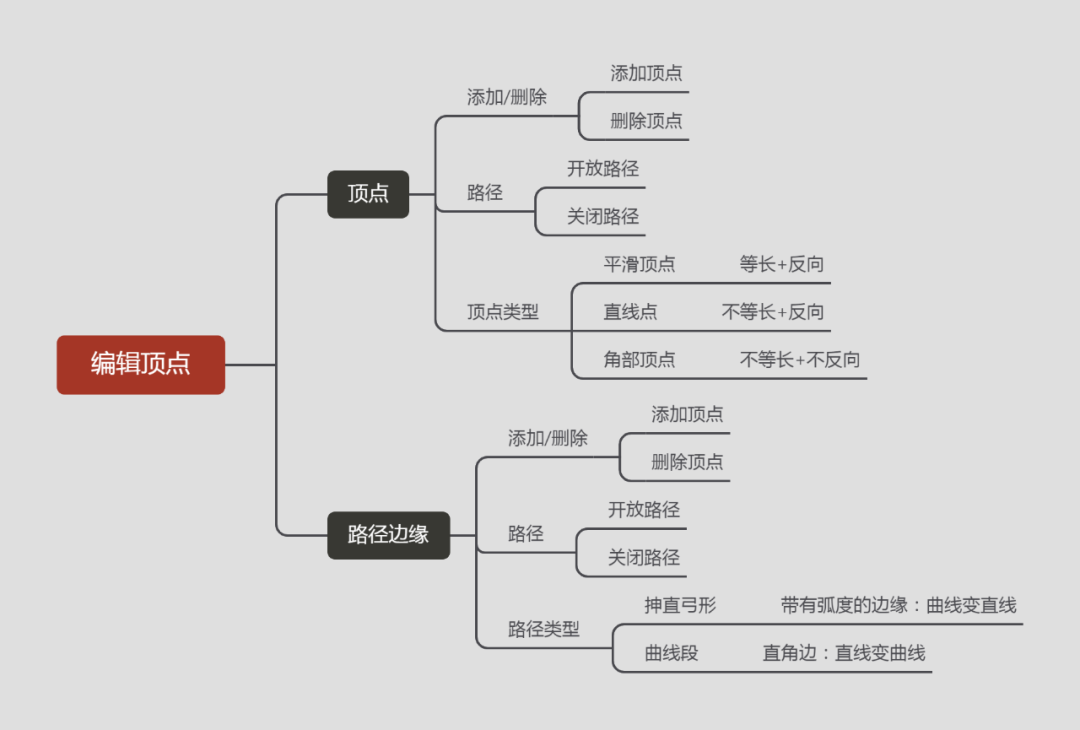

按照习惯还是给大家一份思维导图，方便总结记忆↓

那么今天的内容就是这些啦

‍
