PPT形状的顶点编辑

资深技巧课

这里我们先来认识一下有哪些可以操控的点：

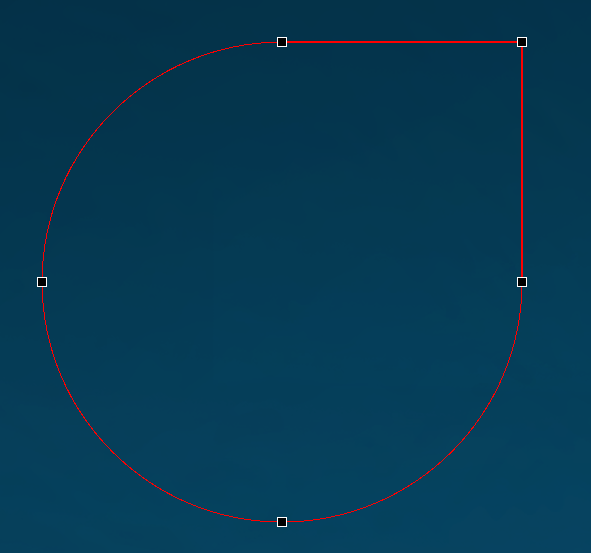

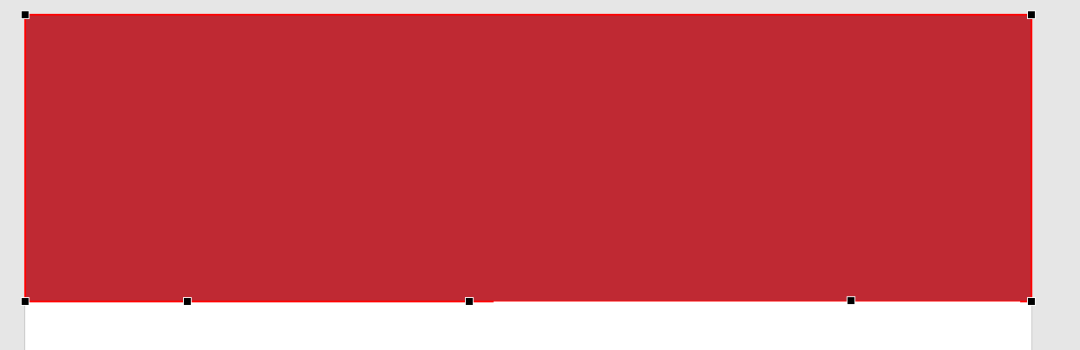

为了方便讲解，我这里先画一个比较规则的图形，然后把他设置成填充色透明。

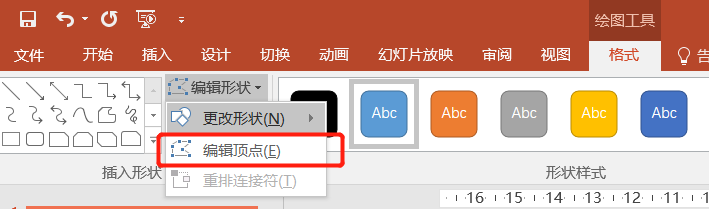

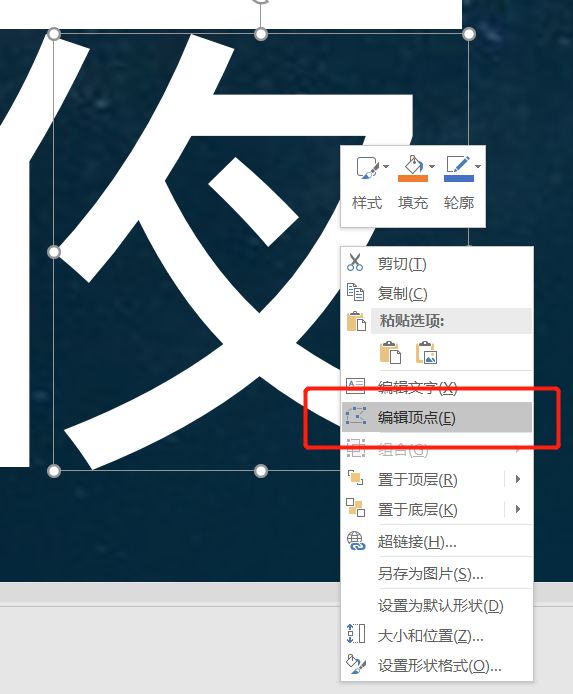

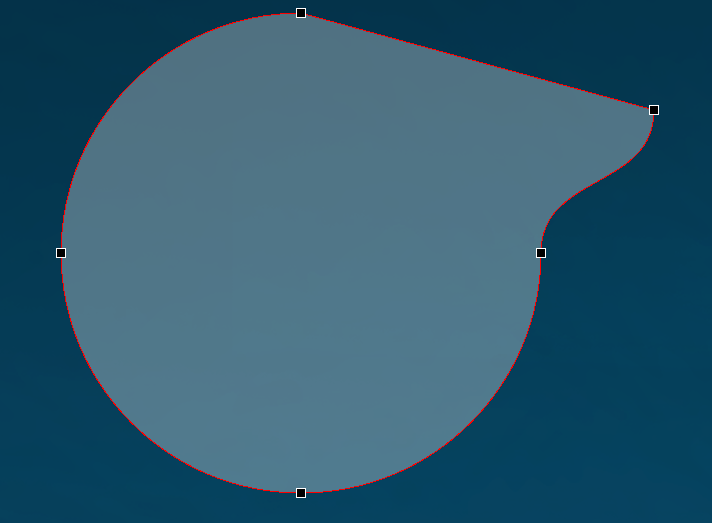

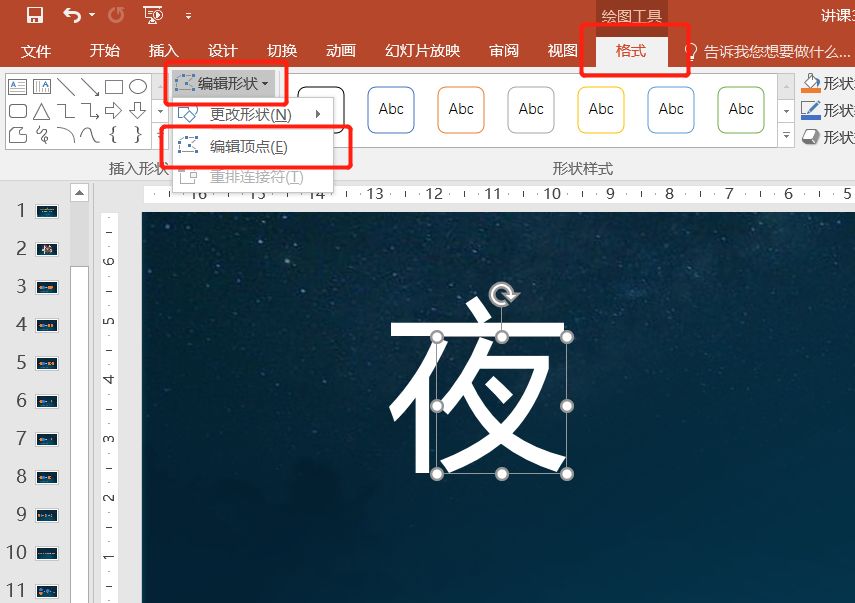

在进入编辑顶点状态后，我们看到这个样子。

刚才讲过，红线就是形状轮廓线，黑色的方块就是顶点。只有顶点能被编辑，轮廓线不能被直接编辑。

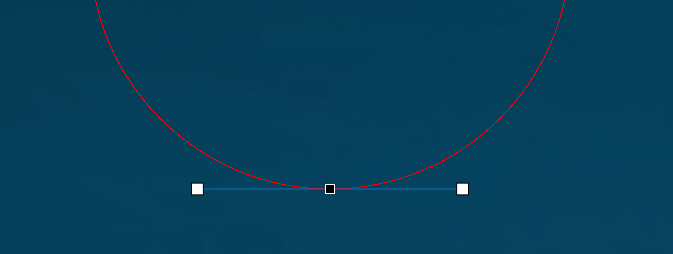

这里我们继续单击任意顶点方块，我们会看到被隐藏的新控制点：

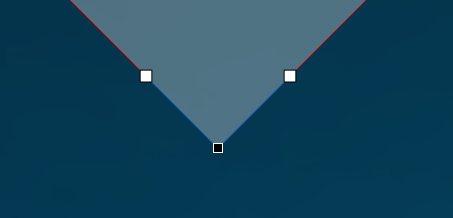

我们看到，顶点两侧出现了线和白色的方块点。我们将它们称之为“控制手柄”。

最主要的编辑手段是：通过拖动顶点（黑色小方块）改变形状点的位置；通过拖动对应顶点的控制手柄（白色小方块），改变顶点两端线条的曲折程度。

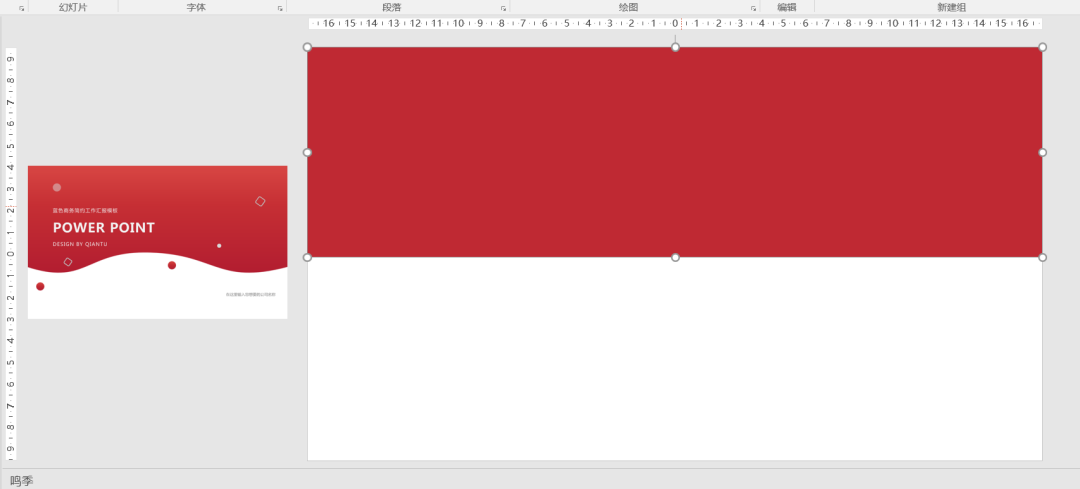

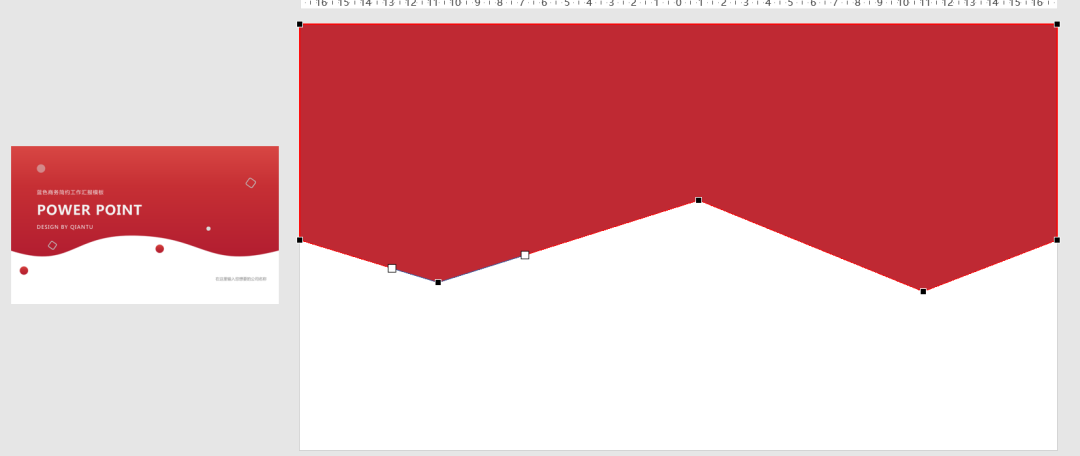

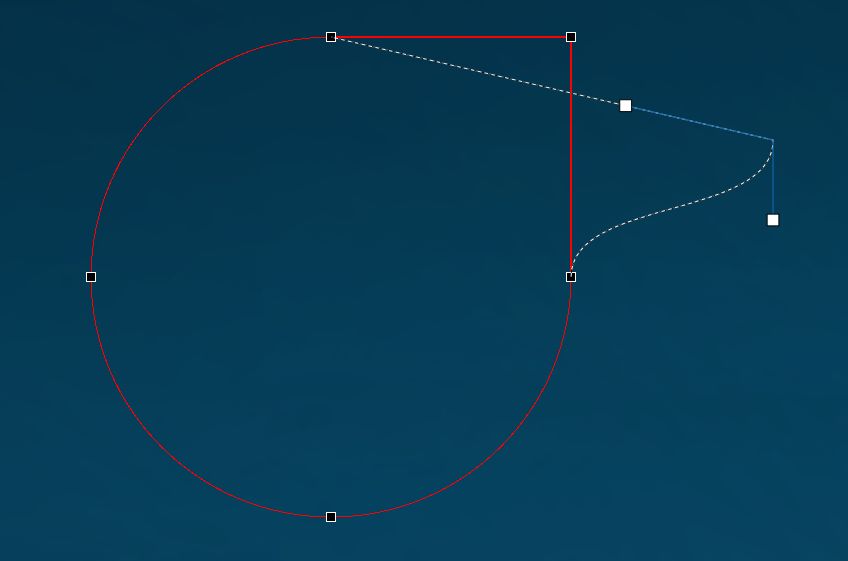

这里我们可以看到（上图），拖动形状右上角的顶点，产生了虚线形状，当你松开拖动后，形状就会变成虚线所绘制的样子（下图）：

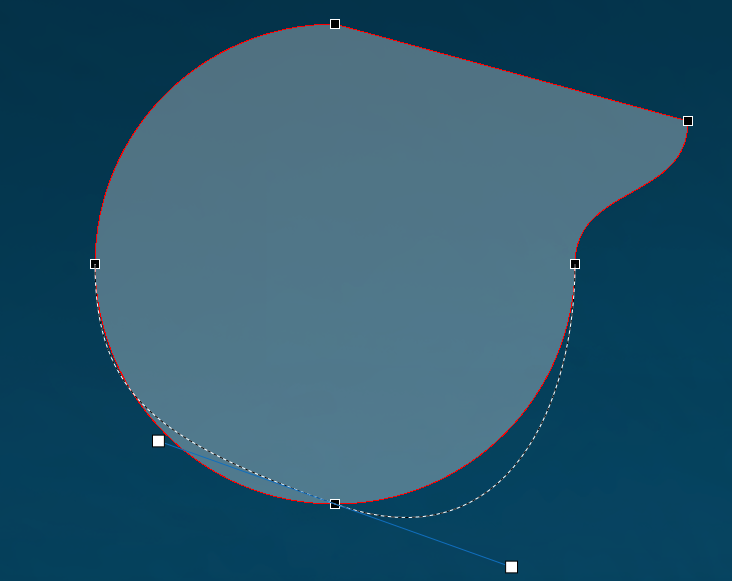

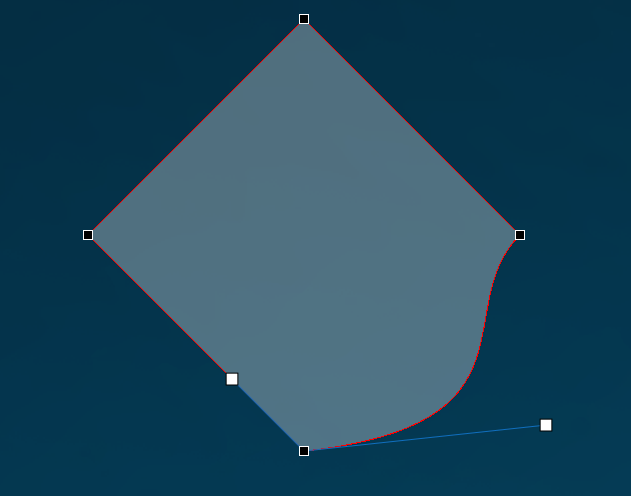

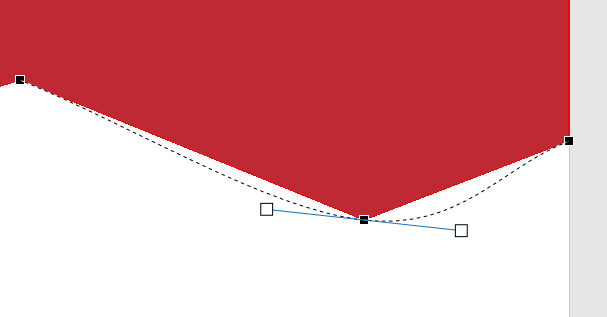

同样，我们可以试一试，拖动控制手柄的白点来改变点两端的线条曲折程度：

关于如何操作点，变成自己想要的图形，这个主要还是得大家多自己尝试去拖动，光是说可能不好理解。

这里我们继续先讲几个关于控制手柄的状态和改变技巧：

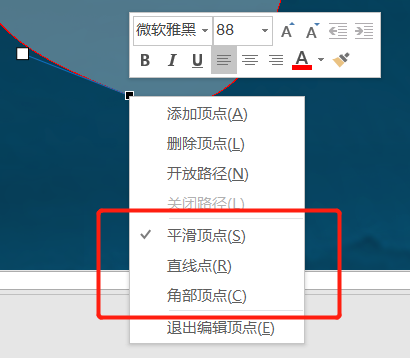

首先，我们随意右击一个顶点，在弹出的快捷菜单中，可以看到顶点有三种状态可以切换，这三种状态的控制手柄形态也不同。

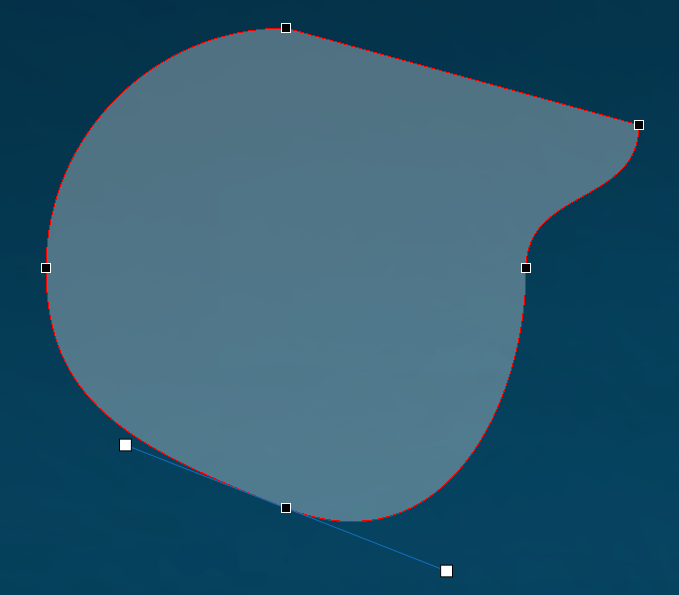

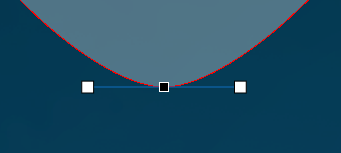

 1   平滑顶点：顶点两端的控制手柄会固定等长，且固定为一个180°平角。

 这种顶点画的线是平滑的曲线，固定与控制手柄所在直线相切。

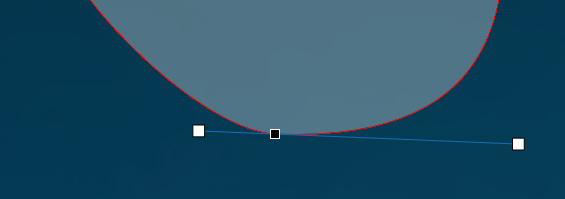

 2   直线顶点：顶点两端的控制手柄会固定为一个180°平角，但是长度可以调整为不相等。

这种顶点画出的线也是相对平滑的曲线，但是根据左右两边手柄的长度，会有不对称的凹凸。

 3   脚部顶点：顶点两端的控制手柄可以自由调整，长度不会锁定相等，角度也可以任意设置 。

这种顶点必然会产生一个尖锐的角，控制手柄和相邻的点共同决定线的形态。

下面是一个很多人不知道的技巧——关于调整控制手柄时候的快捷按键：

在拖动控制手柄的时候，同时按住一个快捷键，可以产生比较方便的操作效果

 1   同时按住ALT键——顶点会转换为脚部顶点，你可以任意拖动这个控制手柄，但是另一个手柄不会受到操作影响。

 2   同时按住Shift键——顶点会转换为平滑顶点，当你操作一个控制手柄时，另一个控制手柄也会同样改变角度、长度。

 3   同时按住Ctrl键——顶点会转换为直线顶点，当你操作一个控制手柄时，另一个控制手柄也会同样改变角度（保持180°夹角），但长度不会随之改变。

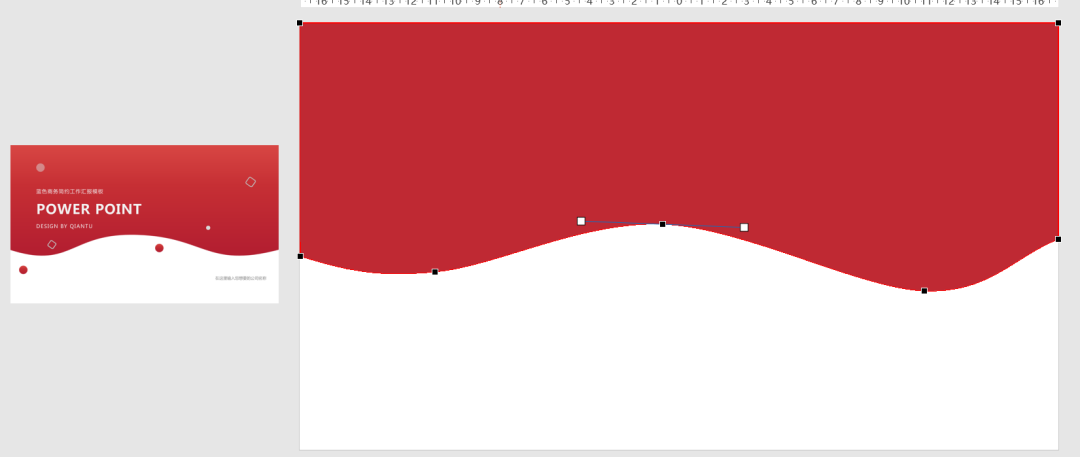

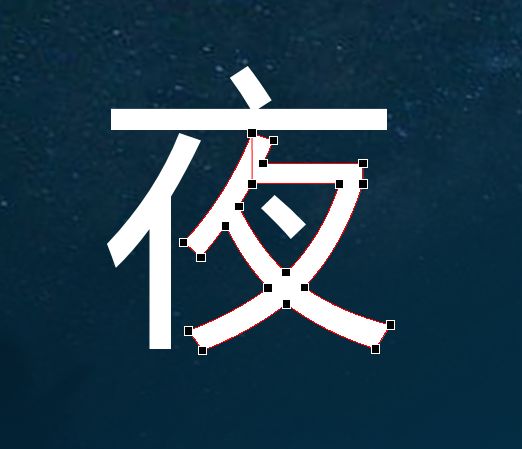

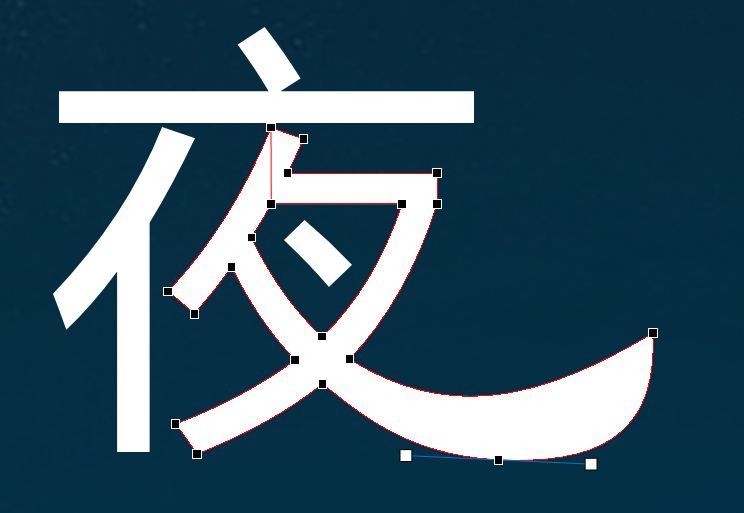

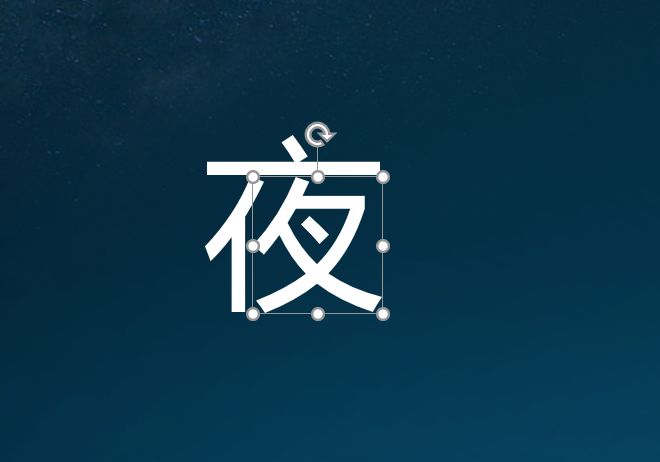

大家多尝试一下上面讲解的几种操作，熟练之后我们就可以按照自己的需要改变形状了，比如这里我们可以把本课开头原本黑体“夜”字，画出一个弯曲的尾巴。
