【PPT形状】教你用PPT绘制曲线

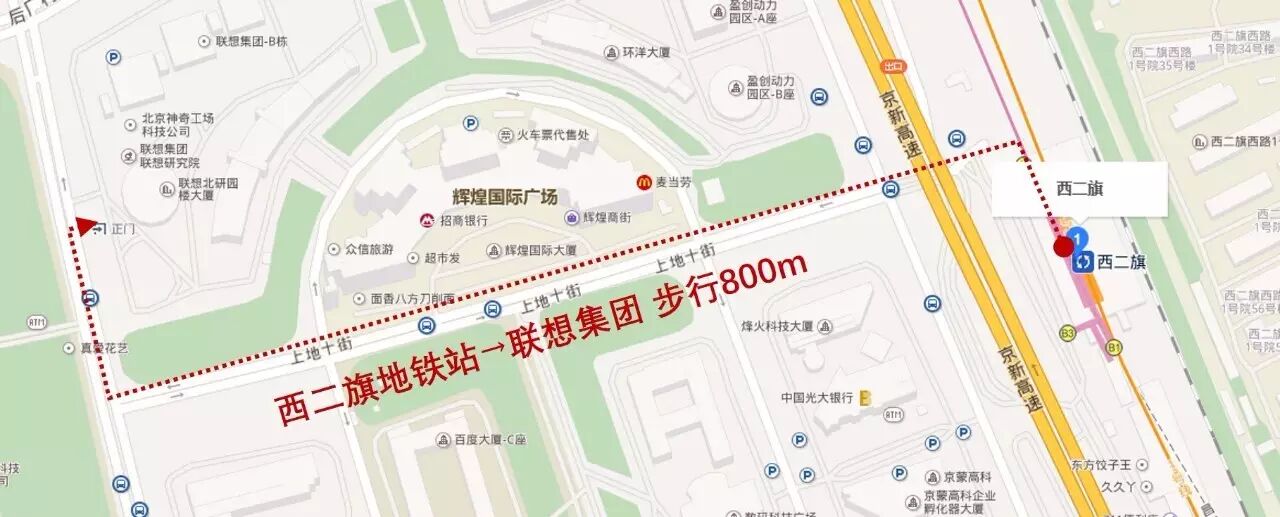

昨天讲解了如何绘制折线，讲了几种应用场景，今天早上打开百度地图导航的时候发现了一个PPT之外的使用场景:制作各种会议活动的路线图，大帅做了一个示例如下：

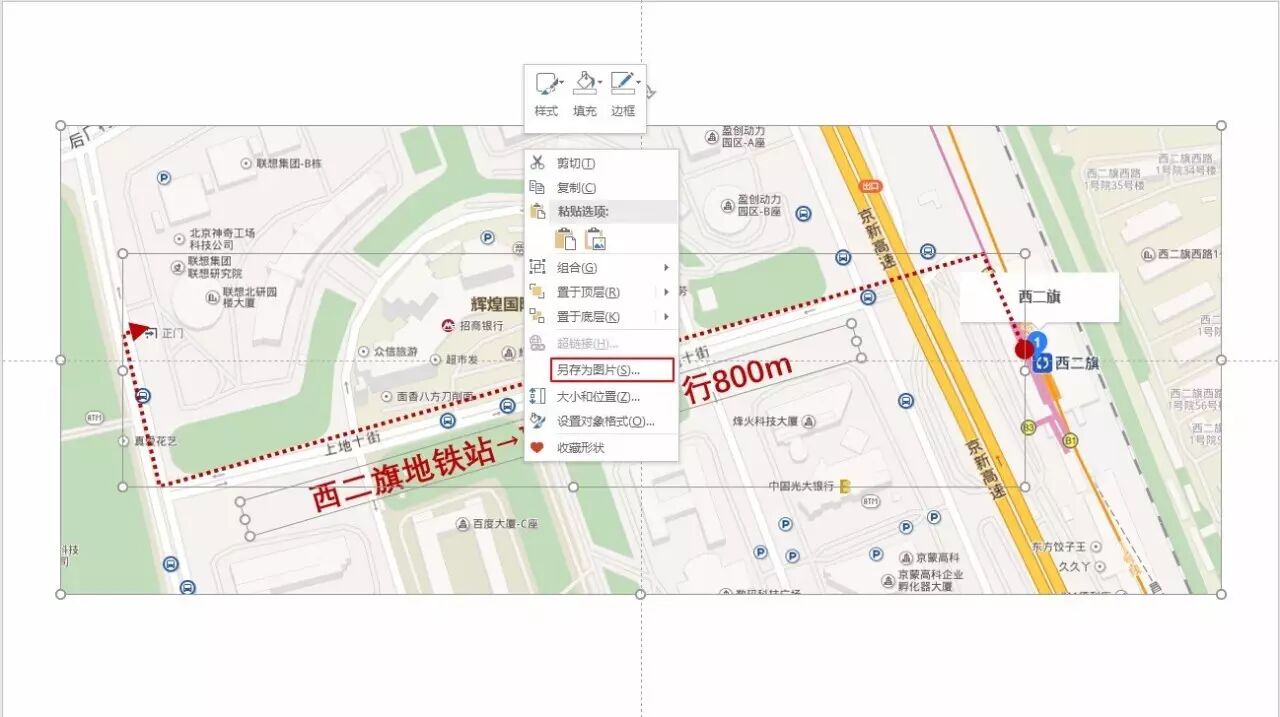

用百度地图找到相应位置的地图后截图插入到PPT中，然后再用折线将路线标注出来，用文本框辅以文字说明，最后框选地图、路线、文字说明点右键【另存为图片……】（文件格式选jpg）即可。

折线的内容补充完，今天来讲曲线的绘制，先看案例。

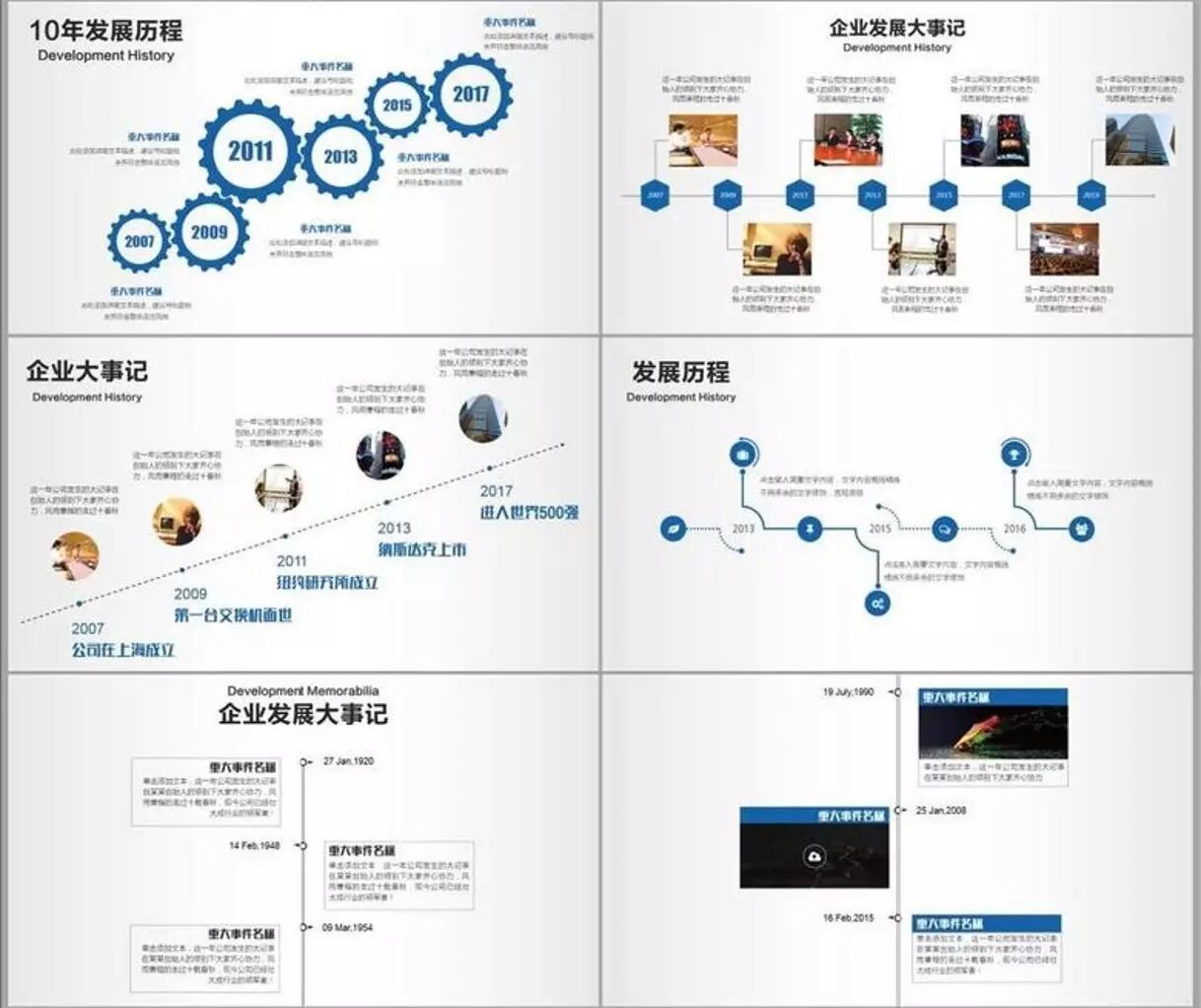

大帅最近做了一套企业介绍的PPT模板。企业介绍这个主题肯定不能少了企业发展历程这个部分，“发展历程”和时间相关，我们会直接想到用时间轴来呈现如下：

这些时间轴基本都是由直线构成，排版都非常不错，建议大家收藏这张图备用，自己再做公司发展历程，大事记，一年的主要工作等都可以照着图上的时间轴来做。

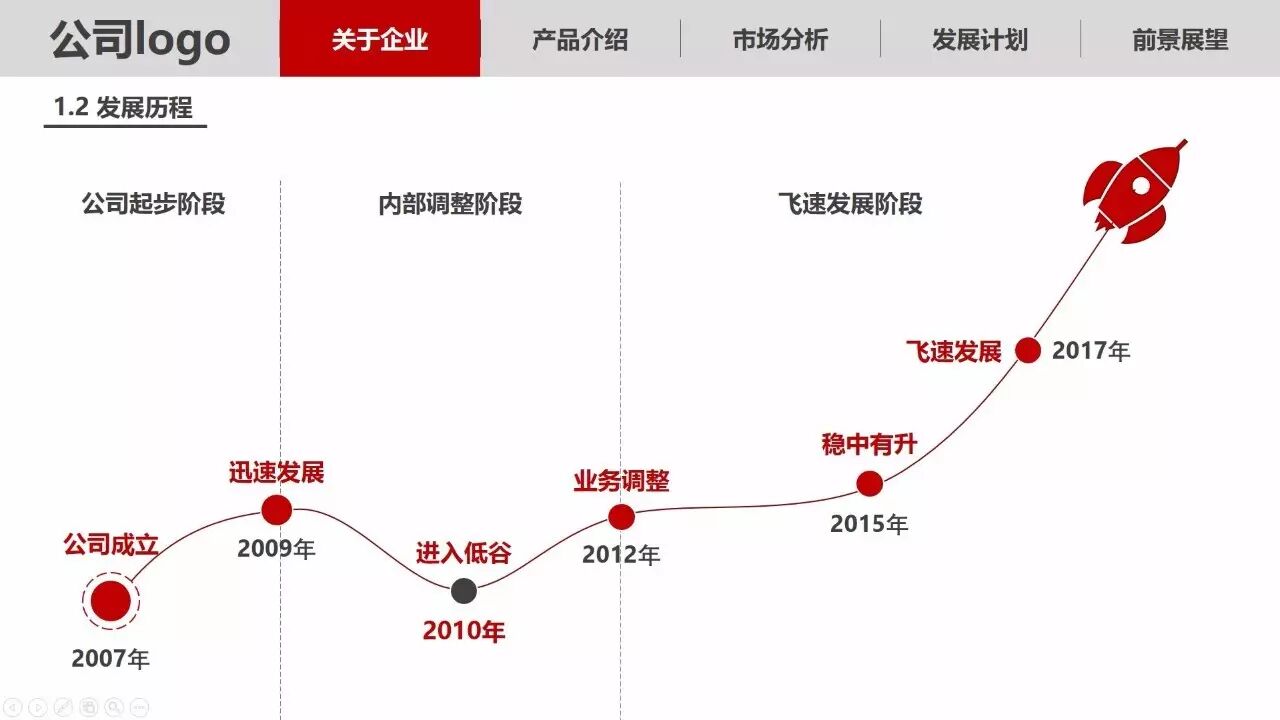

大帅觉得这些时间轴美中还有一点点不足，哪一点呢？企业的发展一般的都不是一帆风顺的，而是跌宕起伏，有高速发展也有低谷调整的阶段，直线不能直观的体现这些，那用什么？答案是用曲线，先看大帅做的：

用曲线做的时间轴既能通过水平的时间变化呈现公司的各个阶段，又能通过曲线的变化体现企业发展的曲折过程。

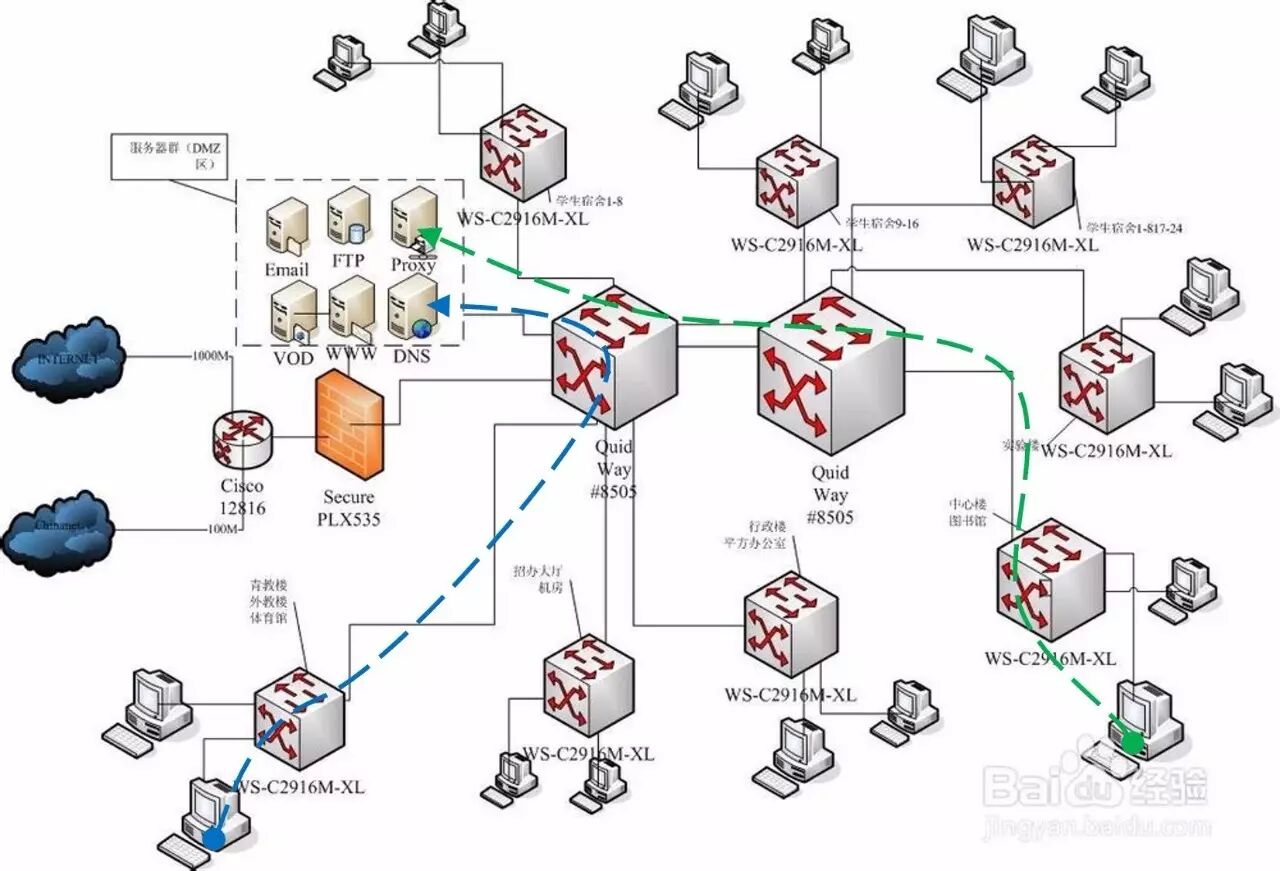

对于网络工程师来说经常需要绘制网络拓扑图（这部分内容非网络行业从业人员可以忽略），然后再绘制不同的业务的数据流经过设备的路径，以便让人清晰的了解网络的整体规划和各个业务的大致配置。再拓扑图上绘制业务数据流一般都通过曲线来绘制（图中蓝色和绿色的线）。

介绍完曲线的用途，给大家讲解曲线的绘制方法。整体绘制方法和折线类似：起点和拐点左键单击，终点鼠标双击结束绘制，唯一不同的是折线使用的是【自任意多边形：形状】功能，曲线使用的是【曲线】功能，看动画：

而曲线的调整和折线不太相同，曲线的调整包括顶点位置的调整和弧度的调整。曲线的调整包括顶点位置的调整和折线一样只要在顶点编辑模式下调整顶点的位置即可，看动画：

曲线的调整和折线不同的是曲线还可以调整弧度，继续看动画：

关于弧度的调整大家简单了解以下特性即可：

1、选择顶点后出现的带矩形的直线叫控制柄，弧度就是靠它来控制

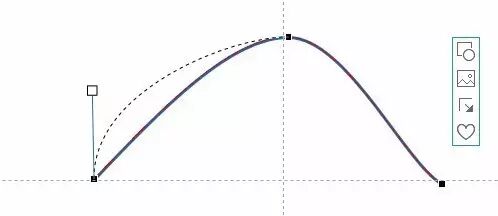

2、起点和终点只有一个控制柄，可以通过调整控制柄的角度和长度来调整曲线的弧度，如下图（虚线就是调整结果的预览）

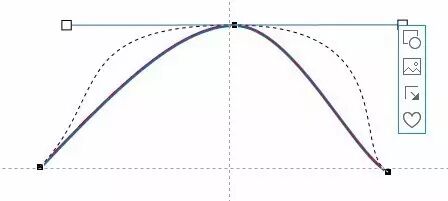

2、拐点都有两个控制柄，这两个控制柄长度相等夹角永远保持180°。也就是说如果我们拉长一个控制柄，另一个控制柄的长度同样边长，我们把左边的控制柄向上移动10°，右边的控制柄就会向下移动10°，同样通过调整控制柄的长度和角度可以调整曲线的弧度，如下图（虚线就是调整结果的预览）

大家如果操作的时候细心的话在折线调整顶点的时候会发现折线其实也有控制柄，但是调整折线的控制柄，线条就从直线变成了曲线，所以绘制折线后调整是不需要拖动控制柄的，只要通过顶点位置调整即可。

关于弧度的调整，学习的要点是动手去调整，多调整几次你就能发现其中的规律，就会得心应手了。

今天的教程到此结束，结尾发个福利：文中提到的企业介绍模板（下图为缩略图），如有需要的，可以在文章右下角写留言，留下你的微信号，大帅会通过微信发给你，已经加入加入群的朋友直接在群里@大帅就好。
