昨天大帅在【PPT形状】教你用PPT绘制曲线教程末尾留了份福利——一份大帅制作的PPT模板(继续放上PPT模板缩略图,有需要的可以微信大帅)。

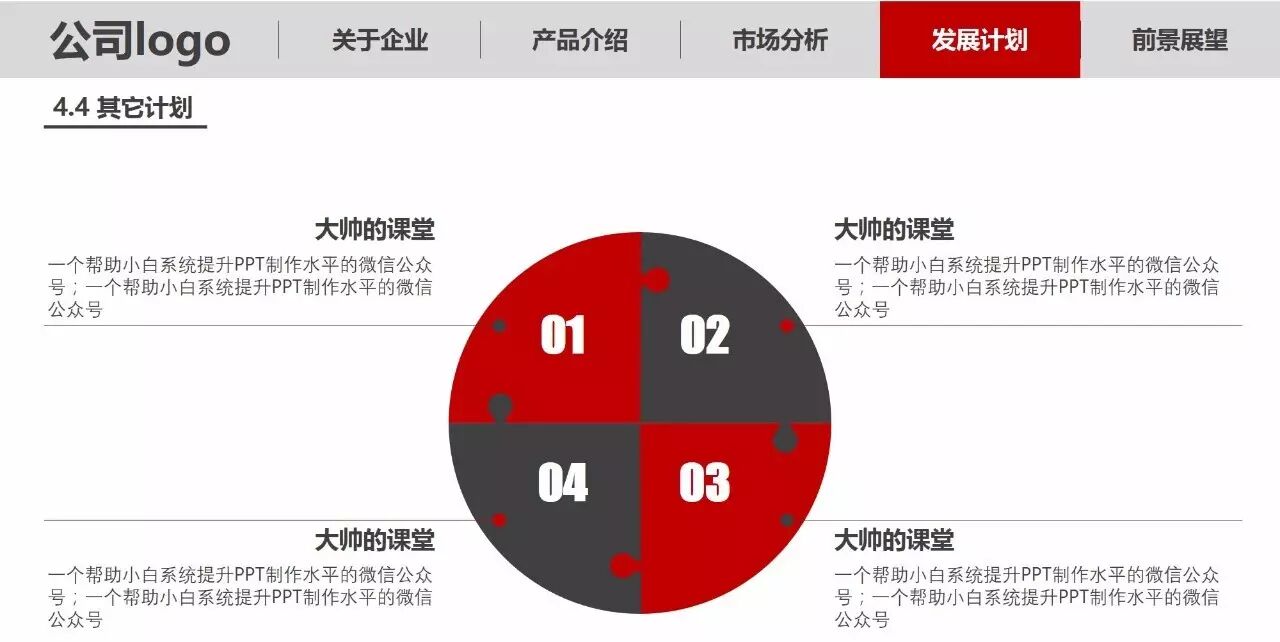

很多hr朋友对模板中的一份拼图图表(下图)很感兴趣,工作中经常用到,纷纷要求大帅讲解下绘制的方法。
所以今天就插播一集:教你用PPT绘制拼图。
拼图有各种形状:
无论是什么形状,外面的轮廓都很好绘制,难点是中间咬合的部分。
其实,只要做好元素拆解和用正确的方法,用PPT绘制并不难。
下面先上拆解,我们把拼图用于连接和咬合的部分补全了,其实就是下这形状

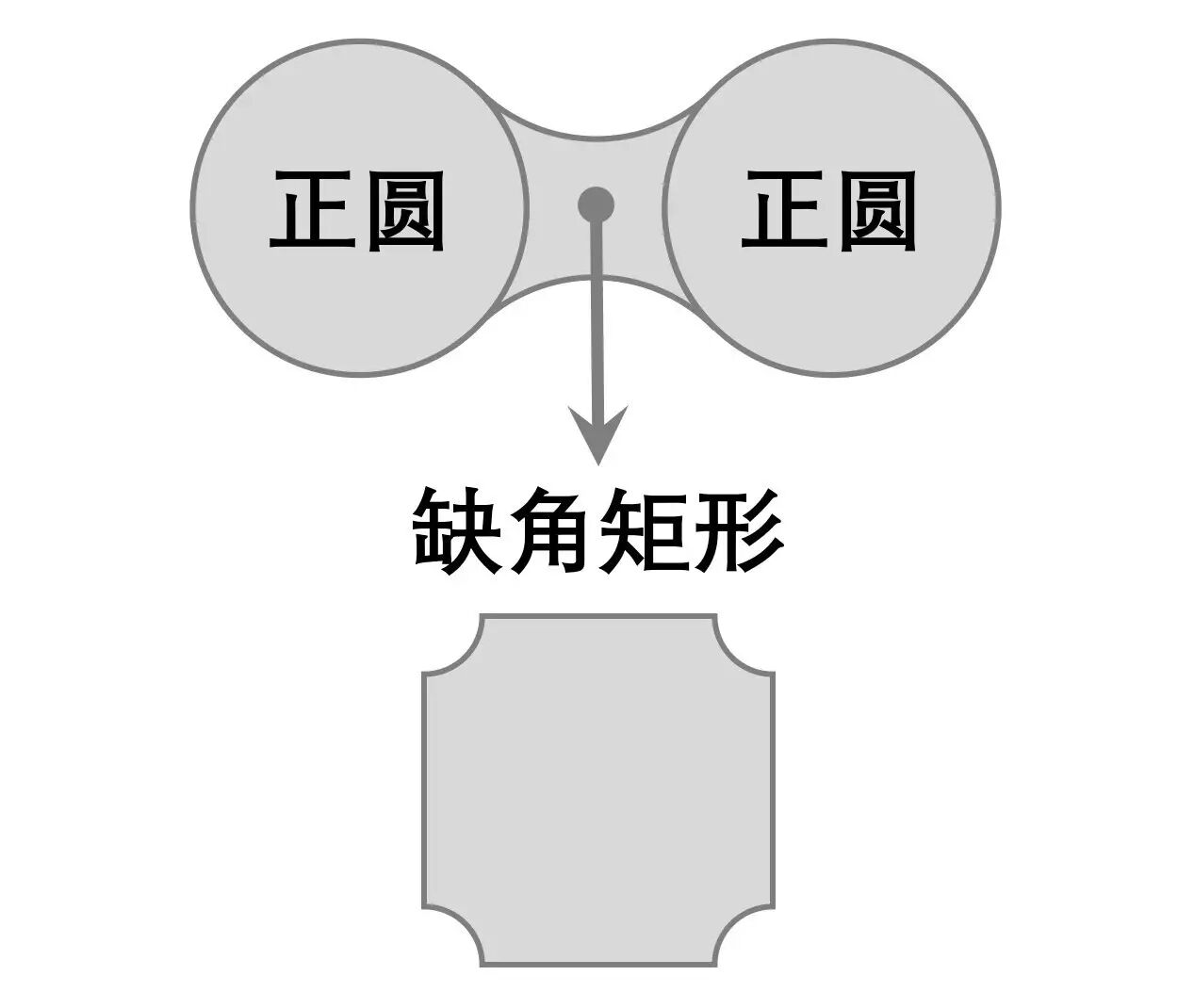

来个放大版:其实就是两个圆加上中间的一个连接部分,而这个连接部分是由缺角矩形变形而来。
形状还能变形?不知道的请移步【PPT形状】形状控制点,我让形状变魔术,我们只要拖动下控制点就可以绘制出两个圆的连接部分。
上具体的步骤:

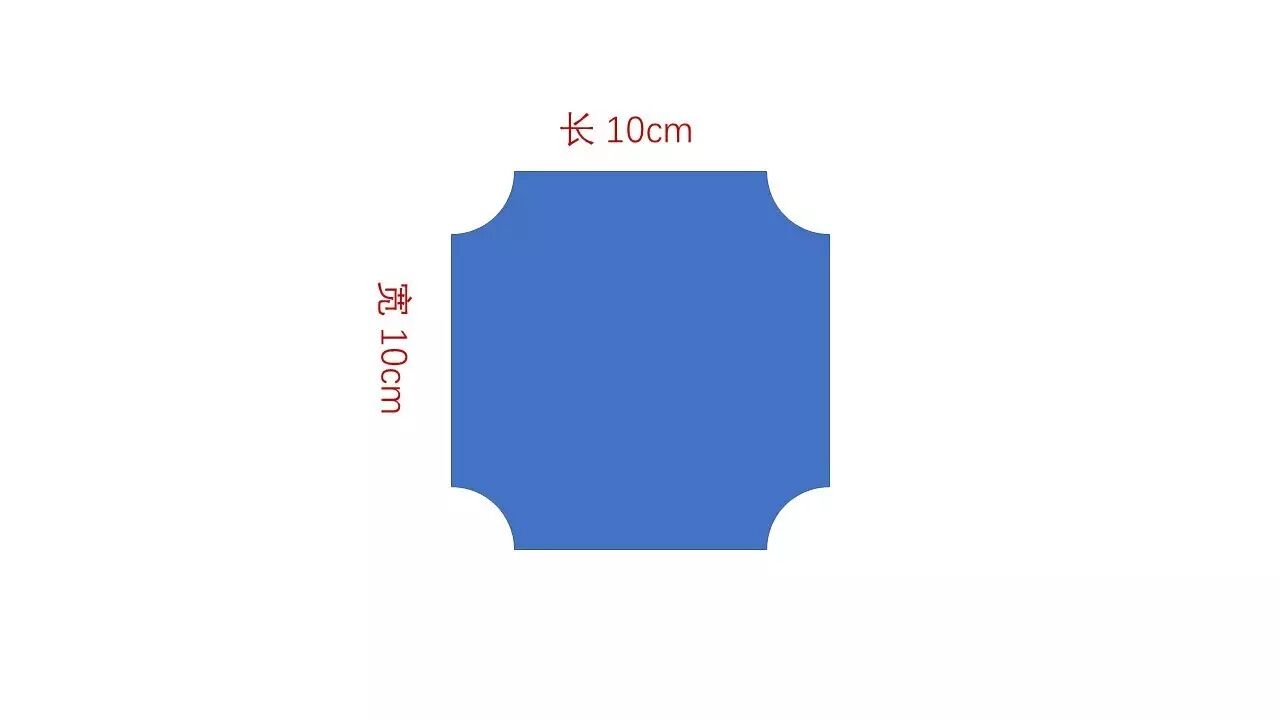

一、绘制一个长10cm,宽10cm的缺角矩形
找不到缺角矩形的看这个图:

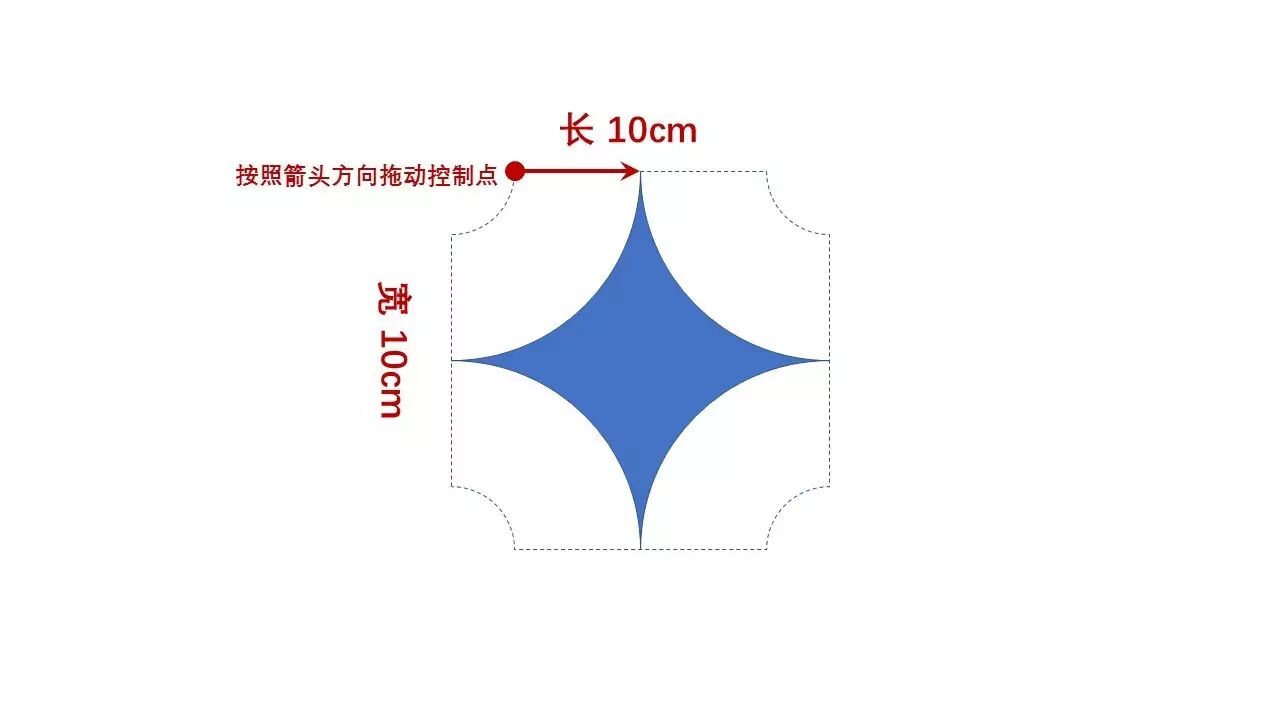

二、按照下图图示拖动形状控制点,我们需要的形状就有了。后面就是做计算题了。

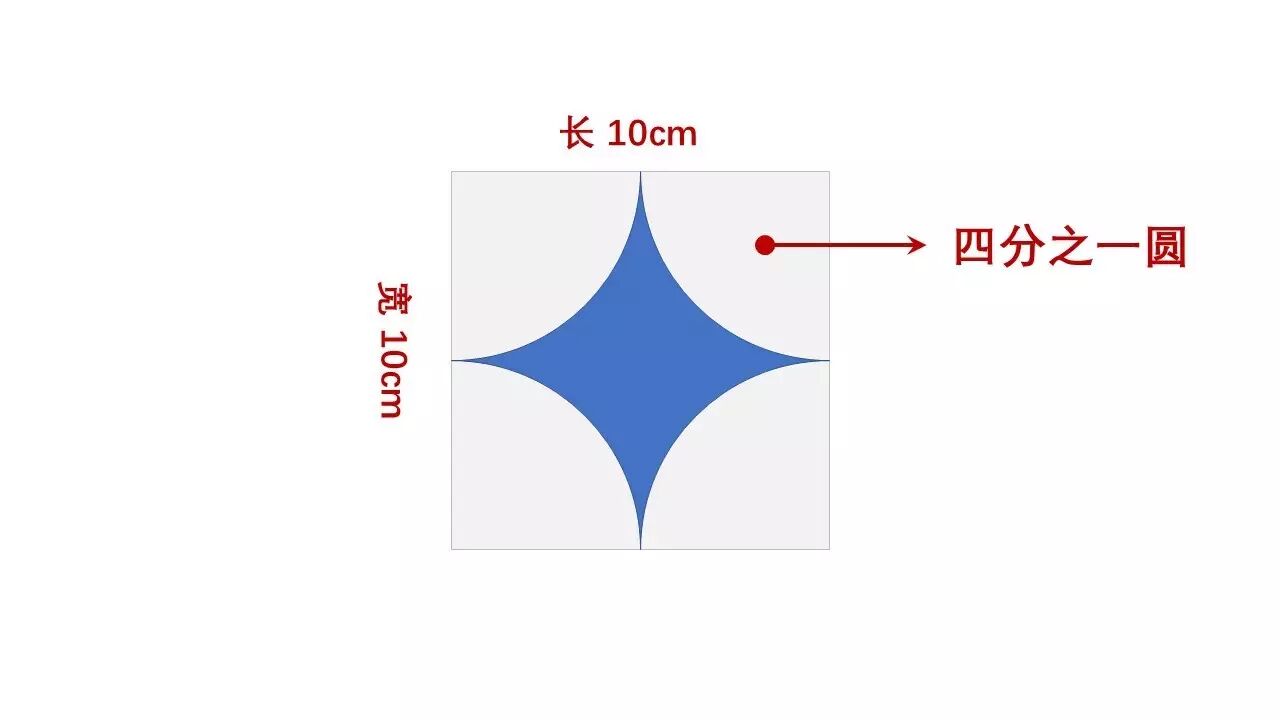

三、变形后的缺角矩形的每个弧度实际上就是一个90°的扇形

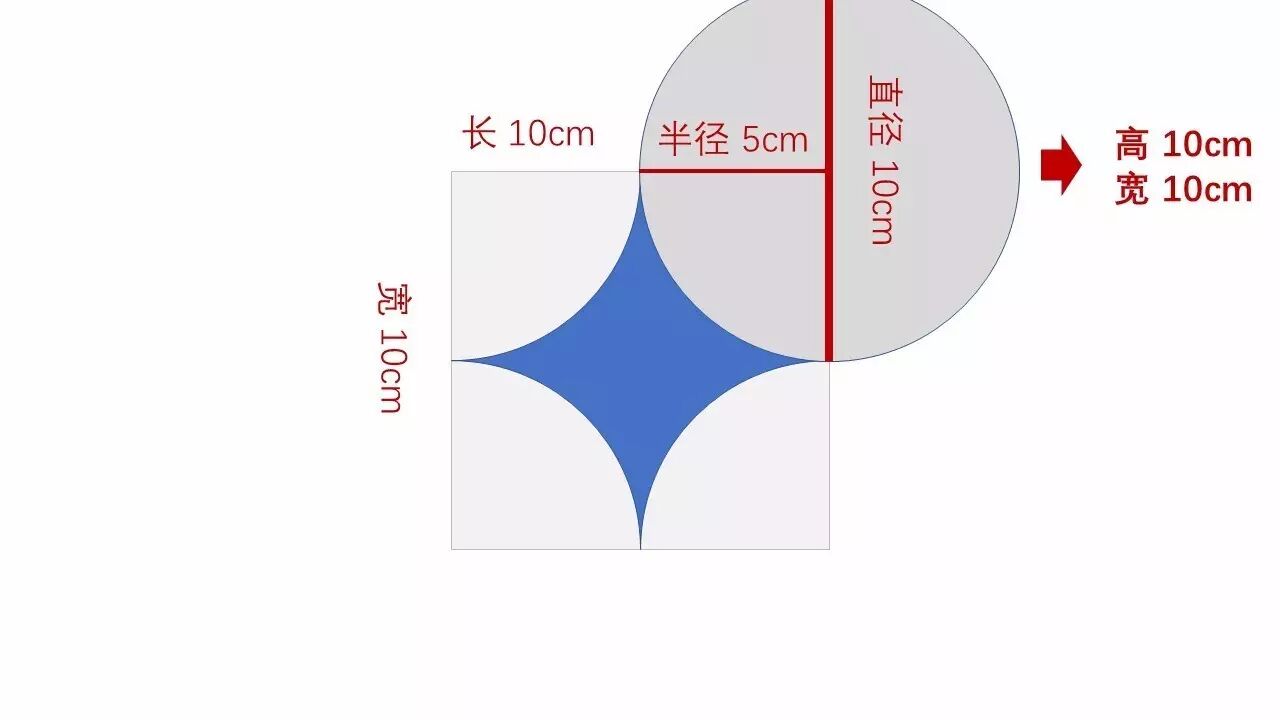

四,根据下图图示我们计算出,这个扇形的半径为5cm,如果绘制一个圆的话高和宽都是10cm。
到这儿大家应该明白了,我们只要绘制两个直径为10cm和一个长宽为10cm的缺角矩形拼接在一起就好。
为了方便你拼接,我还写了拼接的步骤:

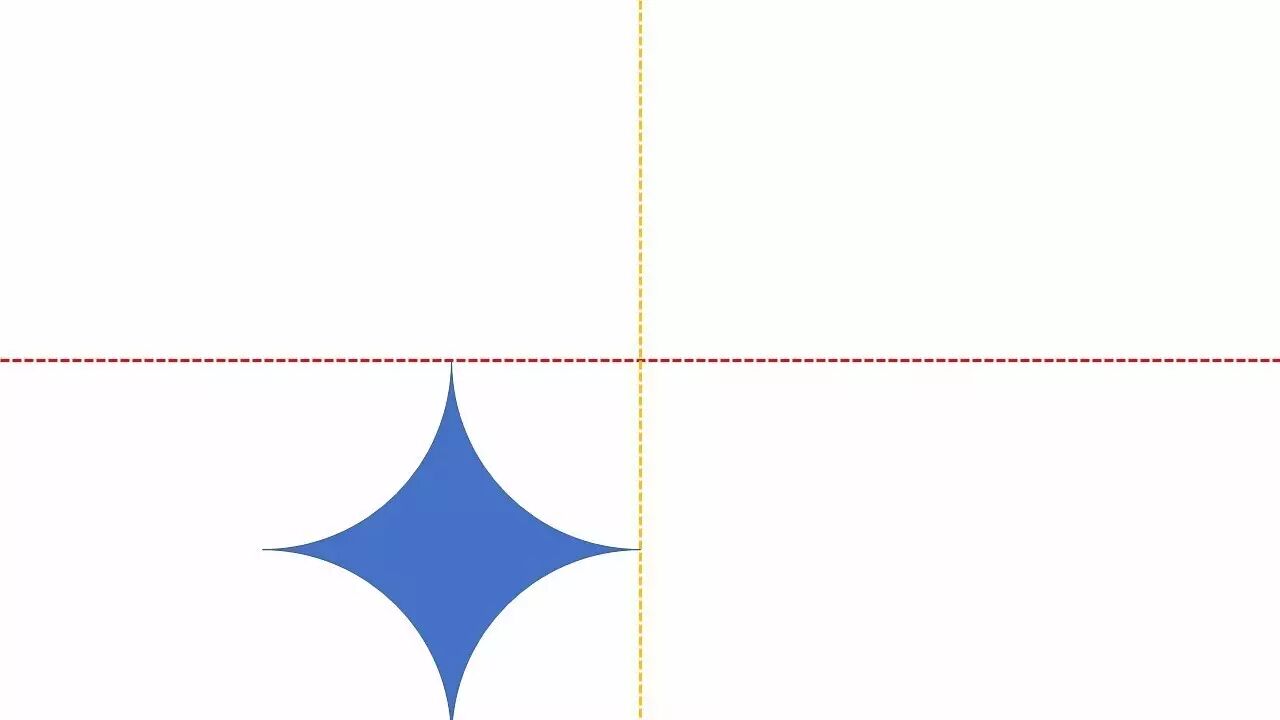

五、将变形后的缺角矩形的右上角和页面中心(水平参考线和垂直参考线的交点)对齐

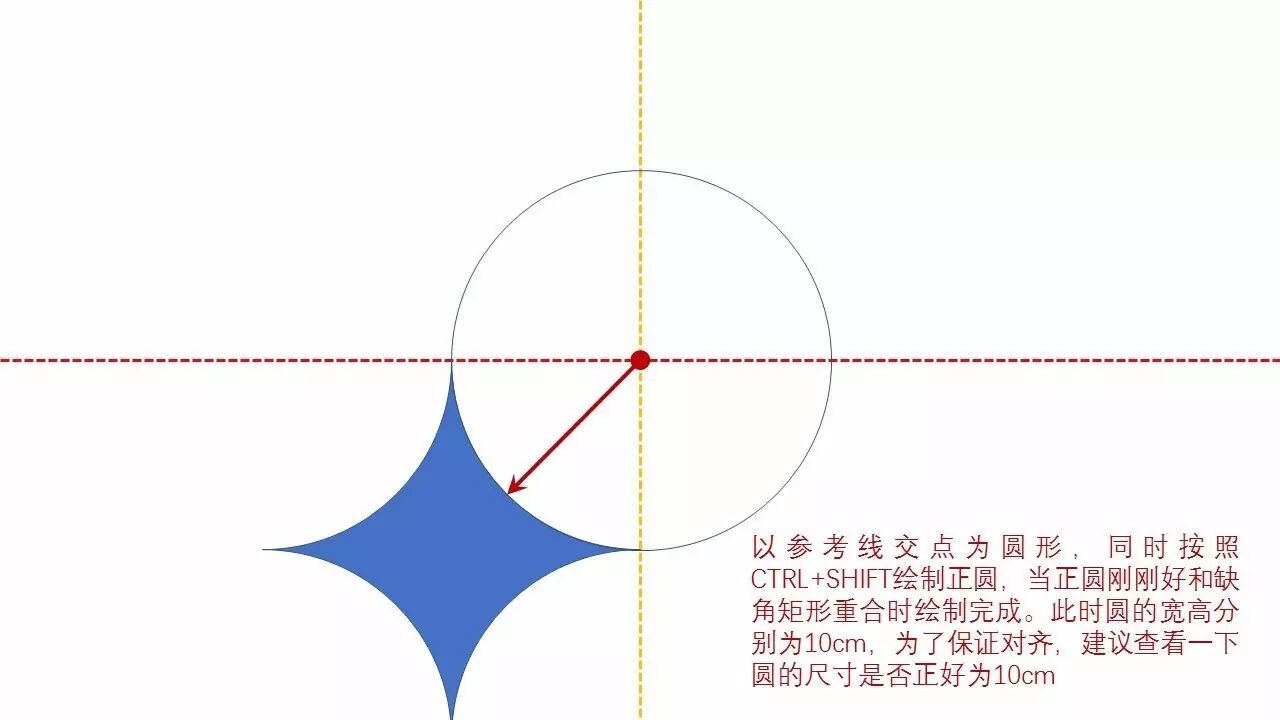

六、以参考线交点为圆形,同时按照CTRL+SHIFT绘制正圆,当正圆刚刚好和缺角矩形重合时绘制完成。此时圆的宽高分别为10cm,为了保证对齐,建议查看一下圆的尺寸是否正好为10cm。

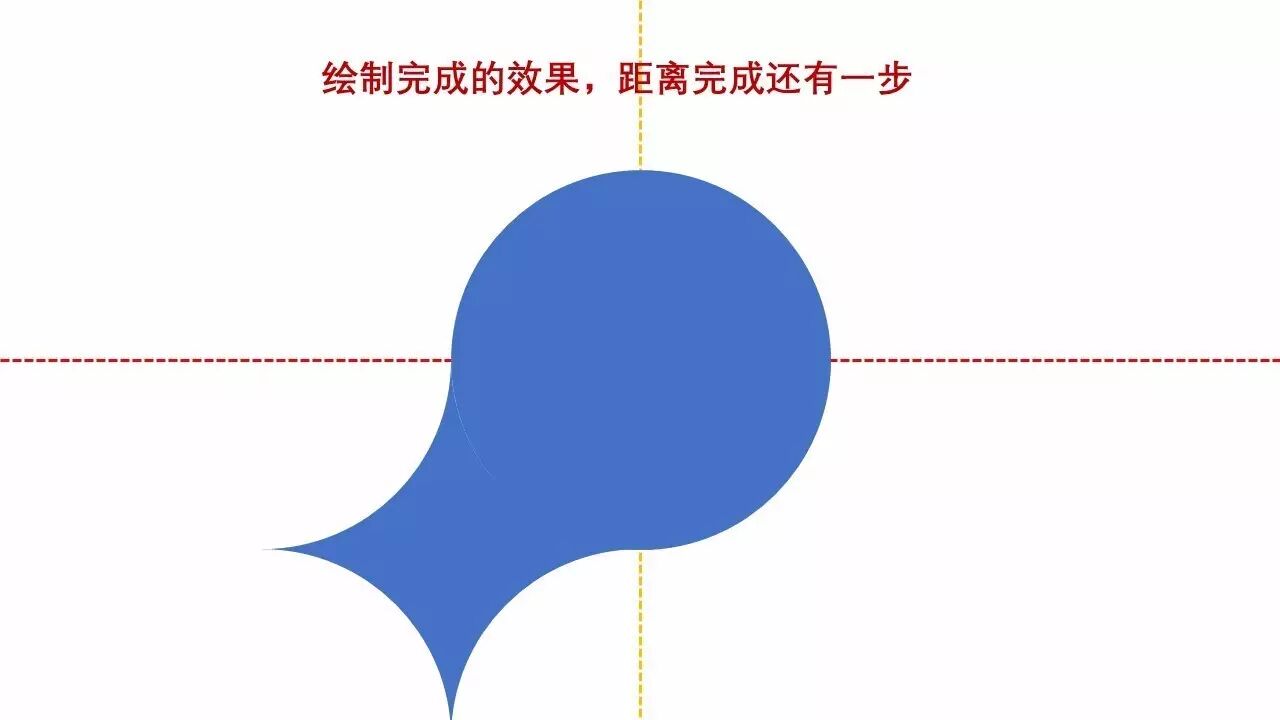

绘制完成后效果如下,还缺少一个圆。

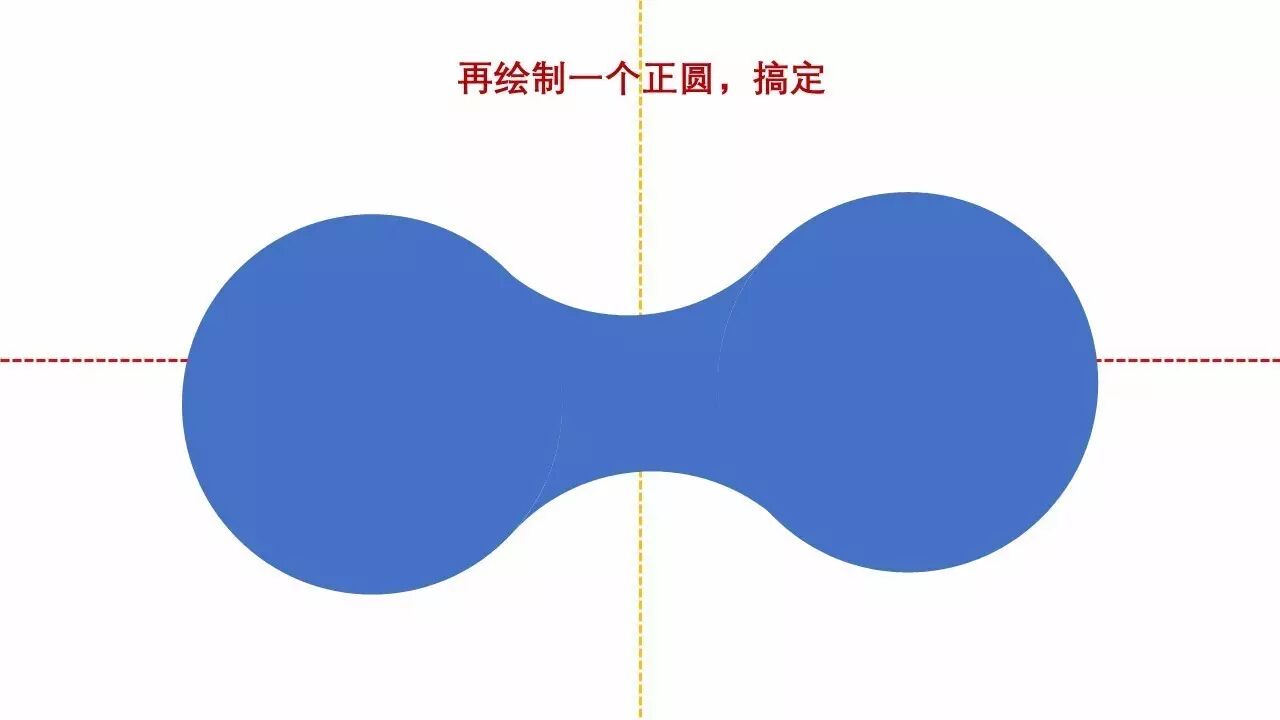

七、用同样的方法再绘制另一个圆,整个形状就搞定了。

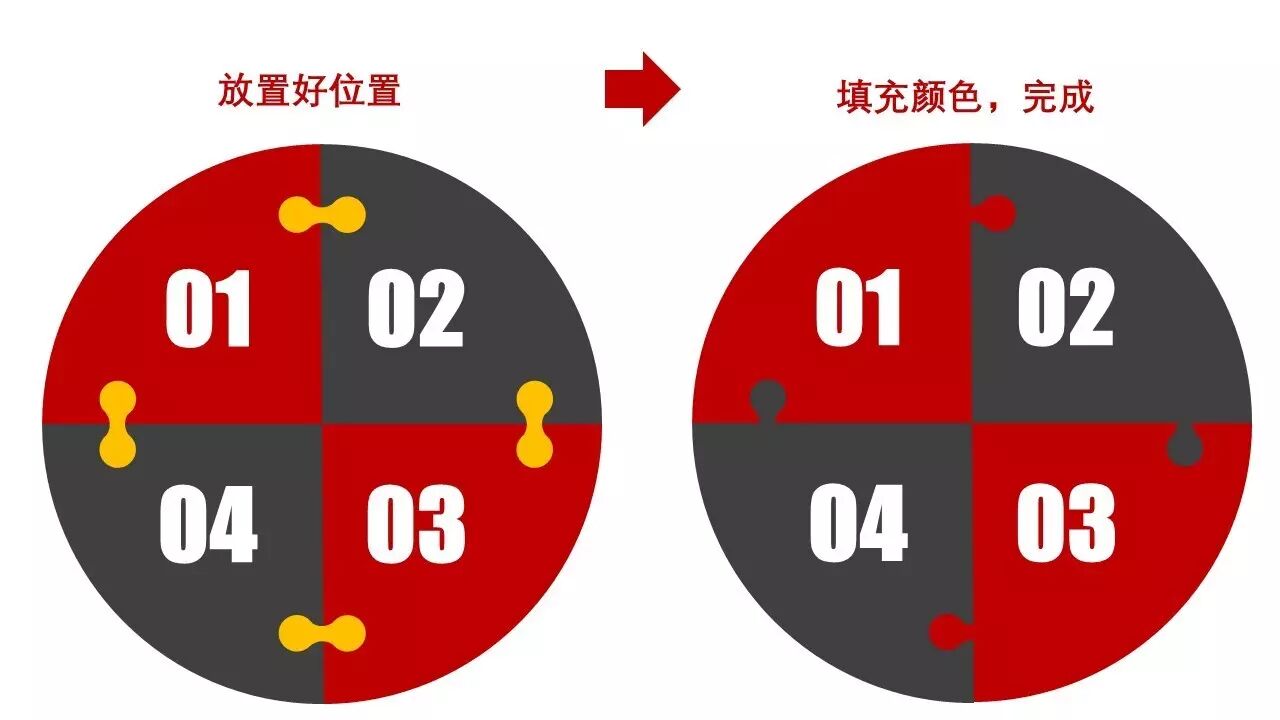

八、最后将形状缩小的适当的大小,放置到图表相应的位置,再填充颜色,一个拼图图表就做好了。
看起来难,实际绘制并不难。
